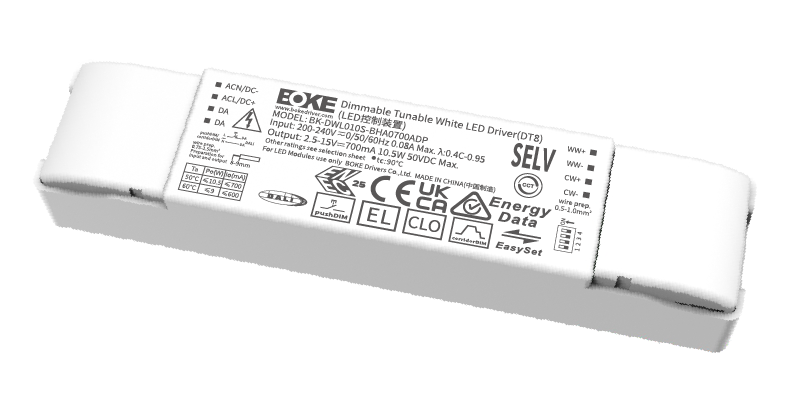

DWL(S)-BHA 系列
恒流独立式调色温驱动器(DT8)
特点
· 支持DALI-2+pushDIM调光+pushCCT调色温控制功能
· 通过拨码可实现多档位电流输出
· 通过编程配置可作为DT6(1通道)或DT8(可调白光)驱动器使用
· 支持EnergyData功能，支持能源报告读取(DALI Part252)
· 支持灯具数据查询功能(DALI Part251)，支持诊断与维护数据读取(DALI Part253)
· 支持corridorDIM走廊调光，EL应急，CLO光衰补偿等高级功能
· 通过DALI接口可以实现驱动器的电流编程配置
· 调光柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
· 采用HPC专利技术，任意调光等级下，灯具之间亮度一致
· 待机功耗<0.5W，符合ErP能效认证的待机功率要求
· 高功率因数，高效率，低谐波
· 免螺丝按压式线缆紧压端盖设计，支持更粗的线缆，也更方便安装
· 可选智能LED热拔插保护功能
· SELV和Class II设计，适用于灯具外使用
· 5年保固
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 尺寸(mm) |
BK-DWL010S-BHA0700ADP BK-DWL010S-BHA0700ADN | 200-240VAC/DC | 10.5W | 2.5-42VDC | 0.1-0.7A | 0.96 | 84.5% | 9% | 50℃ | 90℃ | L129*W29.5*H20mm |
尾缀DP：DALI-2 DT8+pushDIM+pushCCT+EnergyData+EL+CLO+corridorDIM+DALI接⼝编程
尾缀DN：DALI-2 DT8+pushDIM+pushCCT+EnergyData+EL+CLO+corridorDIM+DALI接⼝编程+NFC编程
详细规格
项目 | 参数 |
额定电压 | 200-240VAC 200-240VDC |
极限电压 | 180-264VAC 180-264VDC |
短时抗压 | <380 VAC |
保护类型 | Class II |
输出类型 | SELV |
电流精度 | ±5% |
调光范围 | 0.1%-100% |
启动时间 | <0.7s(AC开灯),<0.7s(DC开灯),<1s(AC/DC切换),<0.5s(关灯) |
空载电压 | N/A |
雷击电压 | L-N:2KV |
频闪参数 | 闪烁百分⽐(IEEE 1789)= 0.172%(100Hz), 闪烁指数(IEEE 1789)= 0.001(100Hz), Pst LM = 0.035, SVM = 0.001 |
工作温度 | -20-50/60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |

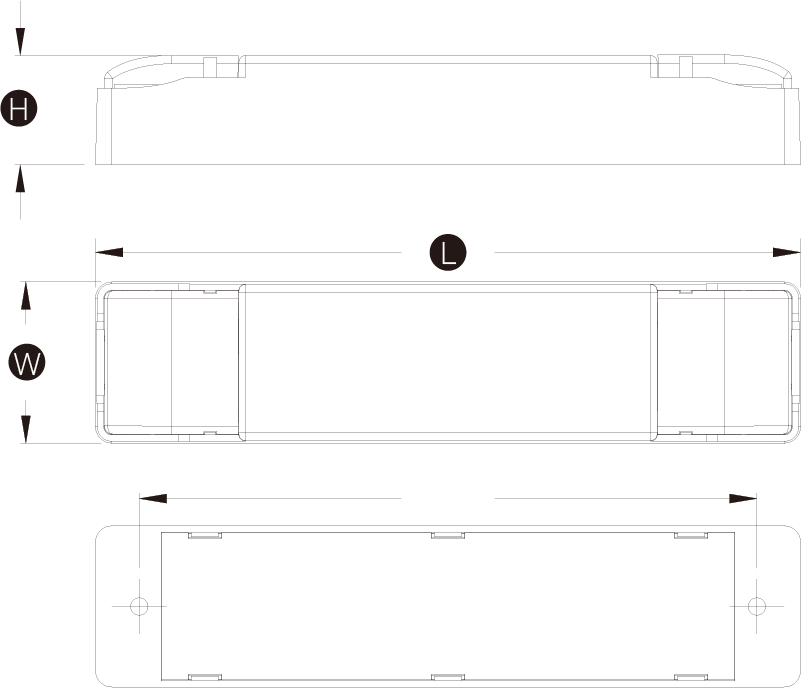

尺寸(单位mm)

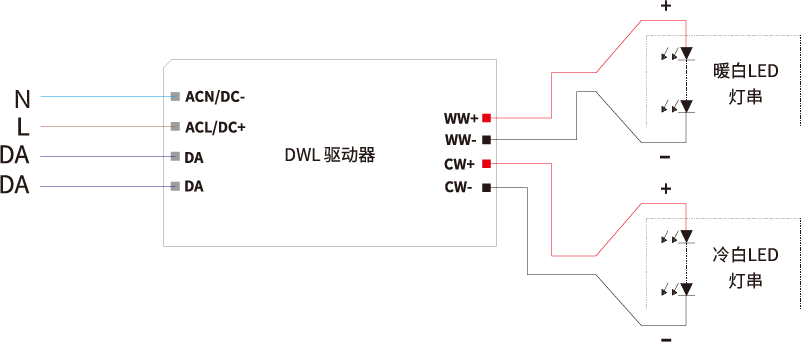

接线图
