DKL-A 系列
恒流独立式调光驱动器(DALI-2+pushDIM)
特点
·支持DALI-2+pushDIM调光
·⽀持EnergyData功能，⽀持能源报告读取(DALIPart252)
·⽀持灯具数据查询功能(DALIPart251)，⽀持诊断与维护数据读取(DALIPart253)
·⽀持corridorDIM⾛廊调光，EL应急，CLO光衰补偿等⾼级功能
·通过DALI接⼝和NFC可以实现驱动器的电流编程配置
·调光柔和且任意亮度⽆频闪，符合ErP能效认证⽆频闪标准
·采⽤HPC专利技术，任意调光等级下，灯具之间亮度⼀致
·待机功耗<0.5W，符合ErP能效认证的待机功率要求
·⾼功率因数，⾼效率，低谐波
·免螺丝按压式线缆紧压端盖设计，⽀持更粗的线缆，也更⽅便安装
·输⼊和输出分离的线缆紧压端盖设计，压线更牢靠
·可选智能 LED 热拔插保护功能
·SELV和Class II 设计，适⽤于灯具外使⽤
·5.5年保固
详细参数
型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 产品尺寸(mm) |
BK-DKL010-A0250AD BK-DKL010-A0250ADP | 200-240VAC/DC | 10.5W | 24-42VDC | 0.1-0.25A | 0.93 | 82.5% | 11% | 60℃ | 90℃ | L129*W29.5*H20 |
BK-DKL015-A0400AD BK-DKL015-A0400ADP | 200-240VAC/DC | 15.2W | 24-42VDC | 0.25-0.4A | 0.96 | 85% | 9.5% | 60℃ | 90℃ | L129*W29.5*H20 |
BK-DKL015-A0400ADN | 200-240VAC/DC | 15.2W | 24-42VDC | 0.1-0.4A | 0.96 | 85% | 9.5% | 60℃ | 90℃ | L129*W29.5*H20 |
BK-DKL022-A0600AD BK-DKL022-A0600ADP BK-DKL022-A0600ADN | 200-240VAC/DC | 22.8W | 24-42VDC | 0.225-0.6A | 0.96 | 86% | 15% | 45℃ | 90℃ | L117*W45.5*H29 |
BK-DKL040-A1050AD BK-DKL040-A1050ADP BK-DKL040-A1050ADN | 200-240VAC/DC | 40W | 24-42VDC | 0.6-1.05A | 0.97 | 89% | 12.5% | 45℃ | 90℃ | L137*W46*H30 |
BK-DKL060-A1650AD BK-DKL060-A1650ADP BK-DKL060-A1650ADN | 200-240VAC/DC | 62.7W | 24-42VDC | 1.1-1.65A | 0.97 | 89% | 12.5% | 45℃ | 90℃ | L157.5*W50.5*H30 |
尾缀D： DALI-2+pushDIM
尾缀DP： DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM+DALI接⼝编程
尾缀DN：DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM +DALI接⼝编程+NFC编程
详细规格
项目 | 参数 |
额定电压 | 200-240VAC/200-240VDC |
极限电压 | 180-264VAC/180-264VDC |
短时抗压 | 380V |
保护类型 | Class II |
输出类型 | SELV |
电流精度 | 5% |
调光范围 | 1-100% |
启动时间 | <0.7s(AC开灯),<0.7s(DC开灯),<0.3s(AC/DC切换),<0.5s(关灯) |
待机功率 | <0.5W |
空载电压 | 50VDC |
雷击电压 | L-N:2KV |
频闪参数 | Pst LM <1,SVM <0.4 |
工作温度 | -20°C-50/60°C |
防护等级 | IP20 |
寿 命 | 常规下100,000小时 |
质 保 | 5.5年 |

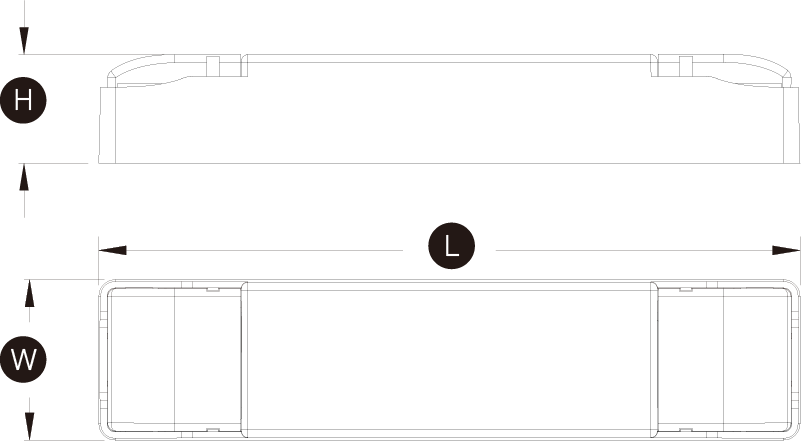

尺寸(单位mm)

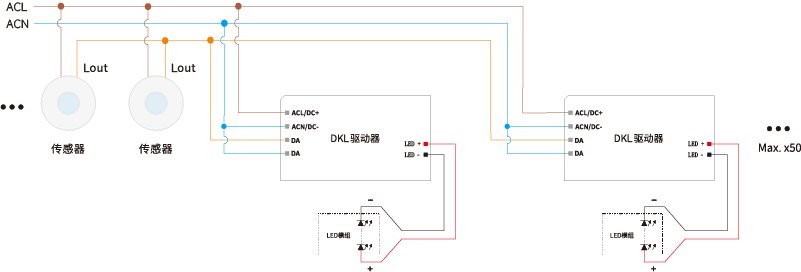

接线图
