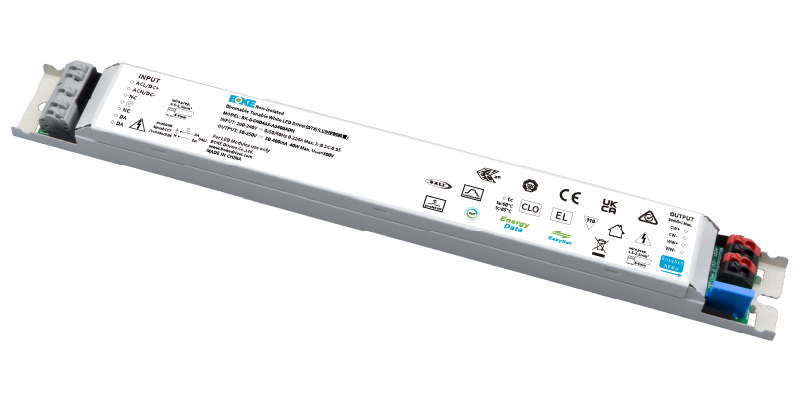

DGN(S)-A系列
非隔离恒流线性调光调色温驱动器
特点
· 输入和输出非隔离
· 支持DALI-2 DT8+pushDIM调光+pushCCT调色温控制功能
· 通过编程配置可作为DT6(2通道或1通道)或DT8(可调白光)驱动器使用
· 支持EnergyData功能，支持能源报告读取(DALI Part 252)
· 支持灯具数据查询功能(DALI Part 251)，支持诊断与维护数据读取(DALI Part 253)
· 支持corridorDIM走廊调光，EL应急，CLO光衰补偿等高级功能
· 通过DALI接口或NFC接口可以实现驱动器的电流编程配置
· 调光和调色温柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
· 采用HPC专利技术，任意调光等级下，灯具之间的亮度一致
· 高功率因数，高效率，低谐波
· 适用于Ⅰ类灯具内置使用
· 5.5年保固
详细参数
型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 产品尺寸(mm) |
BK-DGN040S-A0400ADP BK-DGN040S-A0400ADN | 200-240VAC/DC | 40W | 50-250VDC | 0.05-0.4A | 0.97 | 91.5% | 10% | 60℃ | 85℃ | L280*W30*H21 |
BK-DGN080S-A1050ADP BK-DGN080S-A1050ADN | 200-240VAC/DC | 80.85W | 50-250VDC | 0.1-1.05A | 0.98 | 93% | 7% | 60℃ | 85℃ | L360*W30*H21 |
尾缀DP： DALI-2 DT8+pushDIM+pushCCT+EnergyData+EL+CLO +DALI接⼝编程
尾缀DN： DALI-2 DT8+pushDIM+pushCCT+EnergyData+EL+CLO +DALI接⼝编程+NFC接⼝编程
详细规格
额定电压 | 200-240VAC 200-240VDC |
极限电压 | 180-264VAC 180-264VDC |
短时抗压 | <380 V AC |
保护类型 | Class I |
输出类型 | Non-SELV |
电流精度 | ±5% |
调光范围 | 1-100% |
启动时间 | 0.7s |
待机功率 | <0.3W |
空载电压 | 300VDC |
雷击电压 | L-N:1KV |
频闪参数 | 闪烁百分⽐(IEEE 1789)=1.142%(100Hz),闪烁指数(IEEE 1789)=0.006(100Hz),Pst LM=0.033,SVM=0.001 |
工作温度 | -20-60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000小时 |
质 保 | 5.5年 |
尺寸(单位mm)

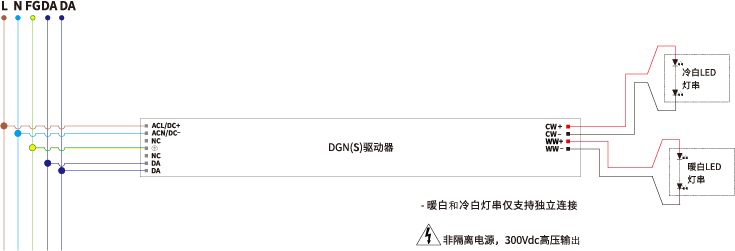

接线图
