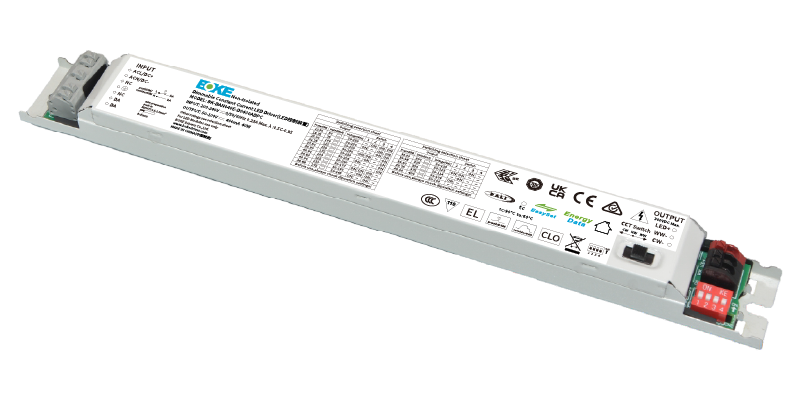

DAN(E)-D 系列
非隔离恒流线性调光驱动器
特点
· 输入和输出非隔离
· 支持DALI-2+pushDIM调光
· 支持通过滑动开关切换3档色温
· 通过拨码可实现多档位电流输出
· 支持EnergyData功能，支持能源报告读取(DALI Part252)
· 支持灯具数据查询功能(DALI Part251)，支持诊断与维护数据读取(DALI Part253)
· 支持corridorDIM走廊调光，EL应急，CLO光衰补偿等高级功能
· 通过DALI接口可以实现驱动器的电流编程配置
· 适用于符合EN 50172的应急照明系统
· 调光柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
· 采用HPC专利技术，任意调光等级下，灯具之间的亮度一致
· 高功率因数，高效率，低谐波
· 适用于Ⅰ类灯具内置使用
· 符合Zhaga book 13标准
· 5.5年保固
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 尺寸(mm) |
BK-DAN025E-D0350ADPC | 200-240VAC/DC | 25.2W | 50-250VDC | 0.05-0.35A | 0.98 | 90.5% | 8% | 60℃ | 90℃ | L210*W30*H22.5mm |
BK-DAN040E-D0400ADPC | 200-240VAC/DC | 40W | 50-250VDC | 0.05-0.4A | 0.98 | 92% | 9% | 60℃ | 90℃ | L210*W30*H22.5mm |
BK-DAN060E-D0550ADPC | 200-240VAC/DC | 60.5W | 50-250VDC | 0.05-0.55A | 0.98 | 92.5% | 9.5% | 60℃ | 90℃ | L210*W30*H22.5mm |
BK-DAN080E-D0500ADPC | 200-240VAC/DC | 80W | 50-250VDC | 0.1-0.55A | 0.98 | 93% | 8.5% | 60℃ | 90℃ | L210*W30*H22.5mm |
尾缀DPC：DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM +DALI接⼝编程+滑动开关切⾊温
详细规格
额定电压 | 200-240VAC 200-240VDC |
极限电压 | 180-264VAC 180-264VDC |
短时抗压 | <380 V AC |
保护类型 | Class I |
输出类型 | non-SELV |
电流精度 | ±3% |
调光范围 | 1%-100% |
启动时间 | <0.7s(AC开灯),<0.7s(DC开灯),<0.3s(AC/DC切换),<0.5s(关灯) |
待机功率 | <0.5W |
空载电压 | 300VDC |
雷击电压 | L-N:2KV |
频闪参数 | Pst LM <1,SVM <0.4 |
工作温度 | -20-60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000小时 |
质 保 | 5.5年 |

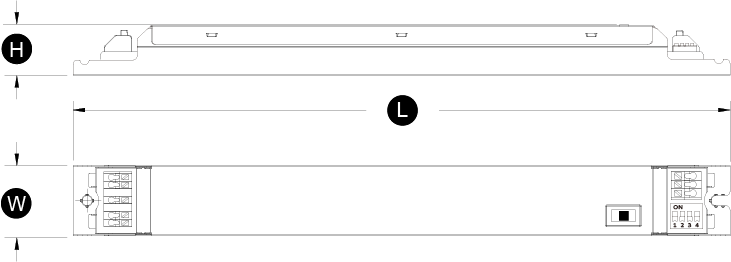

尺寸(单位mm)

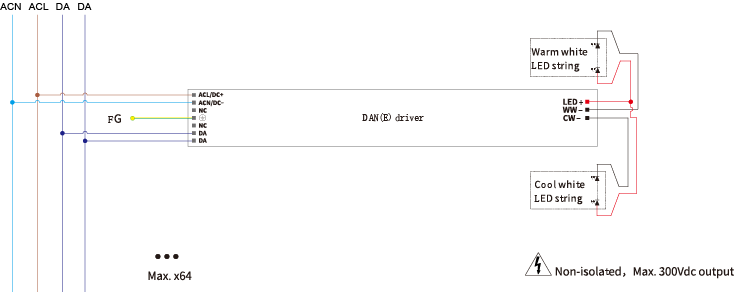

接线图
