Dimmable driver DLL052-1300BD-04

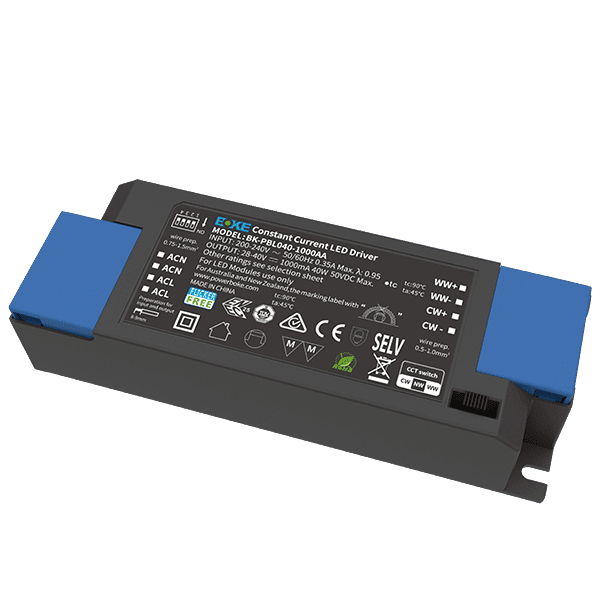

PBL 系列恒流独立式可调驱动器

系列特点

· 支持通过滑动开关切换3档色温

· 支持共阳回路或独立回路的色温灯具

· 通过拨码可实现5档位电流输出

· 双路输入端子设计,支持手拉手免接线盒串联快速布线

· 输入端子支持0.75-1.5mm²线缆,接线更可靠

· 免螺丝按压式线缆紧压端盖设计,支持更粗的线缆, 也更方便安装

· 输出无频闪,符合ErP能效认证无频闪标准

· 空载功耗<0.5W,符合ErP能效认证的空载功率要求

· 高功率因素,高效率,低谐波

· SELV和Class II设计,适用于灯具外使用

· 拥有ENEC-TUV,CE,RCM,CCC等认证

系列参数

型号                        输入电压        输出功率      输出电压          输出电流        功率因数       效率       谐波          Ta         Tc      净重(g)               尺寸
BK-PBL040-0750A1      200-240VAC       31.5W          28-42V         0.55-0.75A           0.95            87%     <10%      45℃     90℃      138         L142*W50*H30mm

BK-PBL040-0750A2      200-240VAC       31.5W          28-42V         0.55-0.75A           0.95            87%     <10%      45℃      90℃     138         L142*W50*H30mm

BK-PBL040-0750A3      200-240VAC       31.5W          28-40V         0.55-0.75A           0.95            87%     <10%      45℃      90℃     138         L142*W50*H30mm

BK-PBL040-0750A4      200-240VAC       31.5W          28-40V         0.55-0.75A           0.95            87%     <10%      45℃      90℃     138         L142*W50*H30mm

BK-PBL040-1000A1      200-240VAC       40.0W          28-42V         0.80-1.00A           0.95            87%     <10%      45℃      90℃     138         L142*W50*H30mm

BK-PBL040-1000A2      200-240VAC       40.0W          28-42V         0.80-1.00A           0.95            87%     <10%      45℃       90℃    138         L142*W50*H30mm

BK-PBL040-1000A3      200-240VAC       40.0W          28-40V         0.80-1.00A           0.95            87%     <10%      45℃      90℃     138         L142*W50*H30mm

BK-PBL040-1000A4      200-240VAC       40.0W          28-40V         0.80-1.00A           0.95            87%     <10%      45℃      90℃     138         L142*W50*H30mm

BK-PBL050-1250A1      200-240VAC       50.4W          28-42V         0.75-1.25A           0.95             89%     <10%      45℃      90℃     180        L142*W50*H30mm

BK-PBL050-1250A2      200-240VAC       50.4W          28-42V         0.75-1.25A           0.95             89%     <10%      45℃      90℃     180        L142*W50*H30mm

BK-PBL050-1250A3      200-240VAC       50.4W          28-40V         0.75-1.25A           0.95             89%     <10%      45℃      90℃     180        L142*W50*H30mm

BK-PBL050-1250A4      200-240VAC       50.4W          28-40V         0.75-1.25A           0.95             89%     <10%      45℃      90℃     180        L142*W50*H30mm

尾缀1:双路输入+滑动开关切换色温+拨码切换电流                 尾缀3:单路输入+拨码切换电流
尾缀2:单路输入+滑动开关切换色温+拨码切换电流                 尾缀4:双路输入+拨码切换电流

系列规格

项目                                                          参数

额定电压                                                  200-240VAC / 200-240VDC

极限电压                                                  180-264VAC / 180-264VDC

超压维持                                                  380V(30 min)

防护等级                                                  Class II, SELV

电流精度                                                  5%

调光范围                                                  N/A

启动时间                                                  <0.5s

待机功率                                                  <0.5W

空载电压                                                  <50V

雷击电压                                                   L-N : 2KV

保护功能                                                  SCP / OTP

工作温度                                                  -20℃-+45℃

IP 等级                                                      IP 20

寿命                                                          50000 小时

质保                                                          5 年

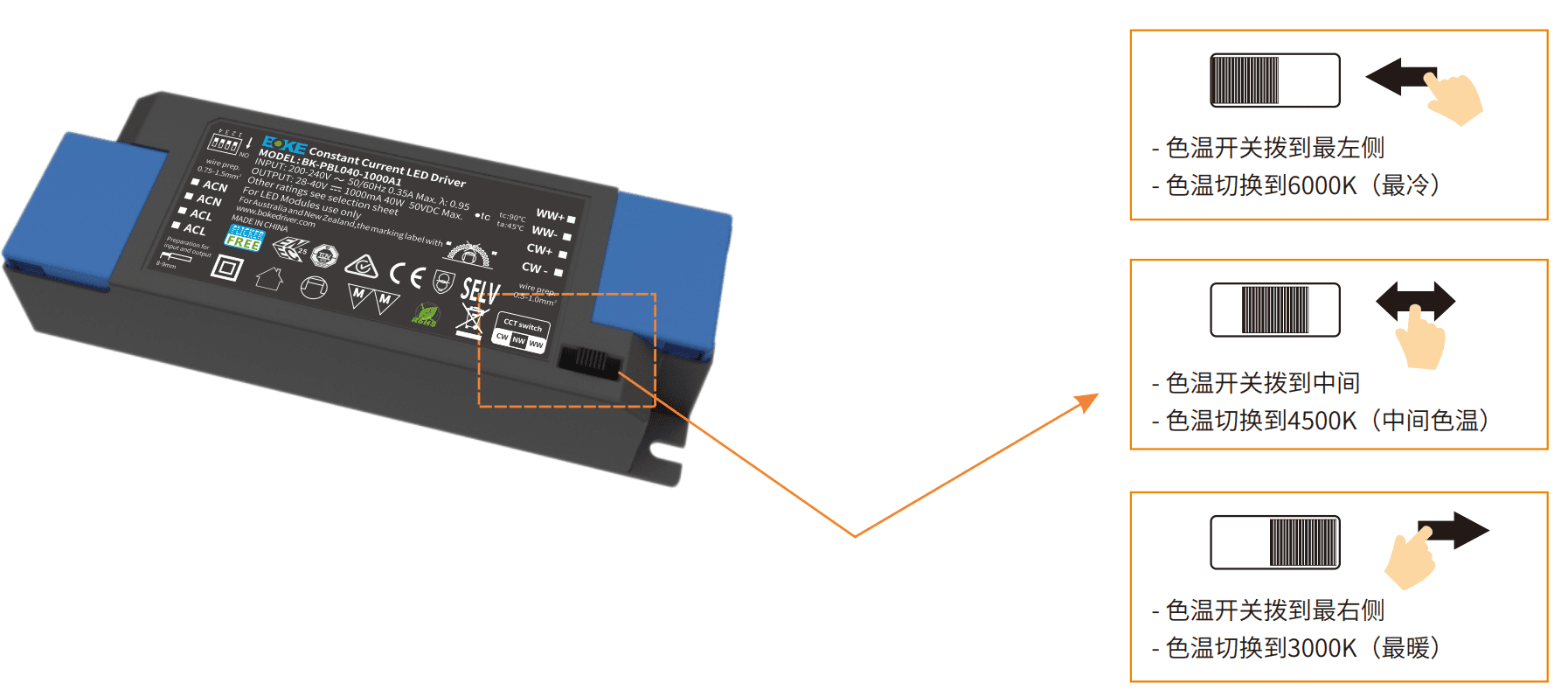

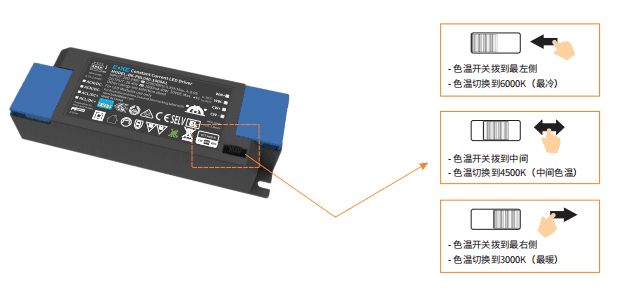

滑动开关&切换色温

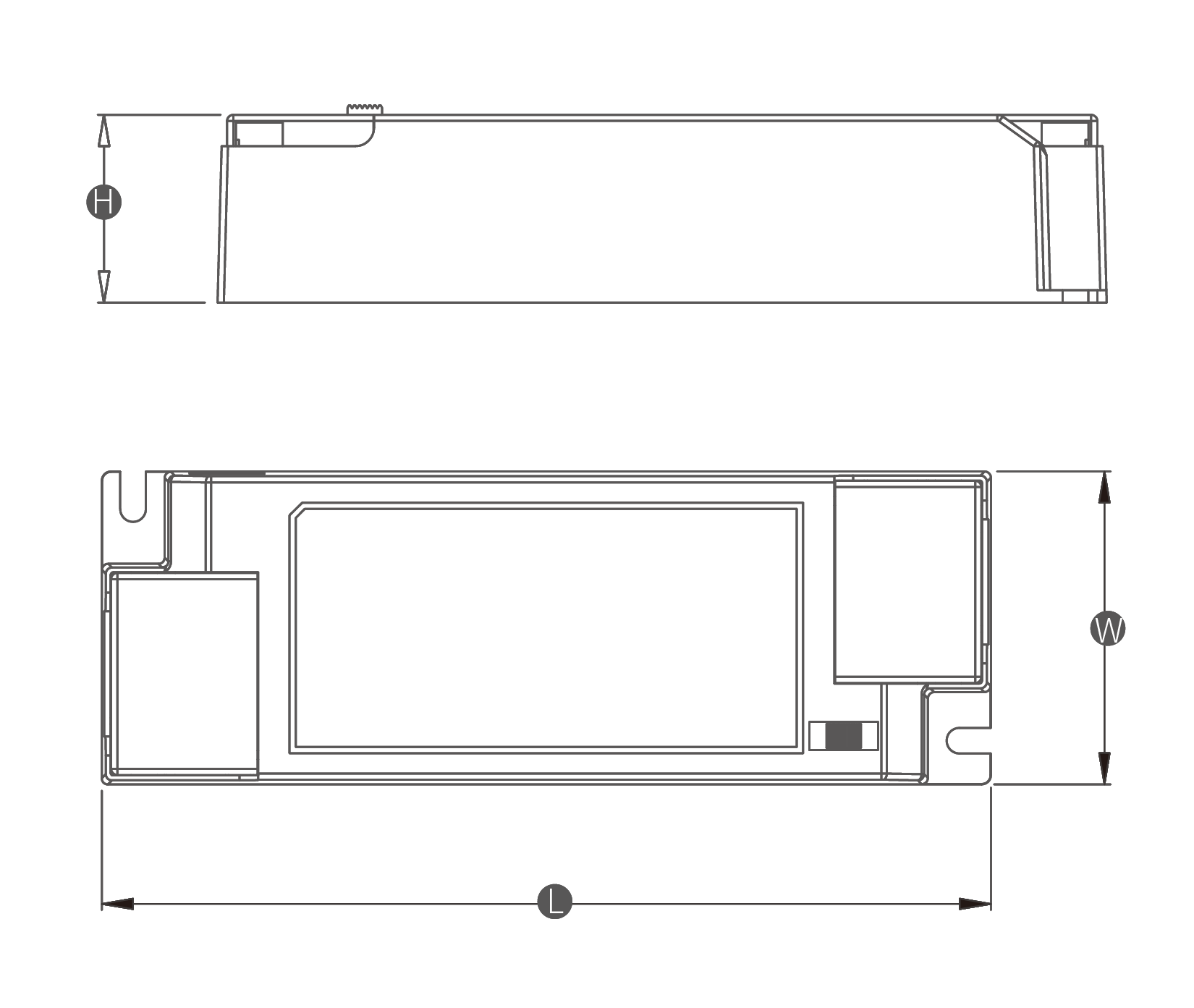

产品尺寸

                                                                           单位:mm

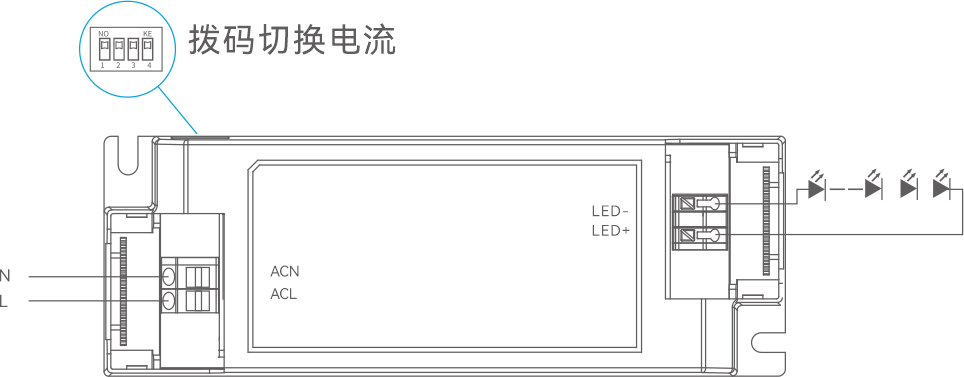

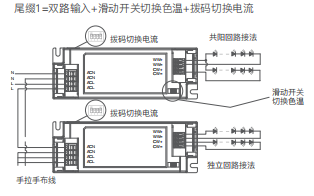

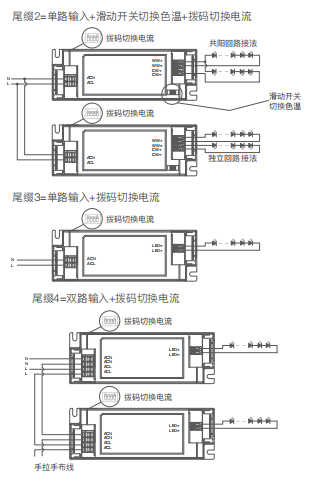

接线图
