CJL系列
恒流线性调光驱动器
系列特点
·支持1-10V/10V PWM/Rx调光+12V辅助电源
·提供3.3V/5V/10V PWM调光接口，以供控制模块或传感器调光控制
·提供12V 100mA供电接口，以给控制模块或传感器供电
·辅助12V支持快速掉电，以支持AC开关方式复位控制模块
·通过拨码可实现10档位电流输出
·调光柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
·采用HPC专利技术，任意调光等级下，每个灯亮度一致
·待机功耗＜0.5W，符合ErP能效认证的待机功率要求
·高功率因数，高效率，低谐波
·SELV和Class | 设计，适用于灯具内使用
·开机时间<0.5s，待机功耗<0.5W
·高功率因素，高效率，低谐波
·拥有CE,UKCA,ENEC,RCM,EL等认证
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 净重(g) | 尺寸(mm) |
BK-CJL030-0800AM | 200-240VAC | 30.4W Max | 12-24V | 0.35-0.80A | 0.95 | 87% | 10% | 60°C | 90°C | 171 | L245*W30*H21 |
BK-CJL030-0800AY | 200-240VAC | 30.4W Max | 12-24V | 0.35-0.80A | 0.95 | 87% | 10% | 60°C | 90°C | 171 | L245*W30*H21 |
BK-CJL040-1050AM | 200-240VAC | 40.0W Max | 12-24V | 0.60-1.05A | 0.95 | 88% | 10% | 60°C | 90°C | 209 | L285*W30*H21 |
BK-CJL040-1050AY | 200-240VAC | 40.0W Max | 12-24V | 0.60-1.05A | 0.95 | 88% | 10% | 60°C | 90°C | 209 | L285*W30*H21 |
BK-CJL050-1300AM | 200-240VAC | 49.4W Max | 12-24V | 0.85-1.30A | 0.95 | 89% | 10% | 60°C | 90°C | 223 | L285*W30*H21 |
BK-CJL050-1300AY | 200-240VAC | 49.4W Max | 12-24V | 0.85-1.30A | 0.95 | 89% | 10% | 60°C | 90°C | 223 | L285*W30*H21 |
BK-CJL060-1650AM | 200-240VAC | 62.7W Max | 12-24V | 1.20-1.65A | 0.95 | 90% | 10% | 60°C | 90°C | 279 | L355*W30*H21 |
BK-CJL060-1650AY | 200-240VAC | 62.7W Max | 12-24V | 1.20-1.65A | 0.95 | 90% | 10% | 60°C | 90°C | 279 | L355*W30*H21 |
BK-CJL080-2000AM | 200-240VAC | 80.0W Max | 12-24V | 1.55-2.00A | 0.95 | 90% | 10% | 60°C | 90°C | 375 | L355*W36*H23 |
BK-CJL080-2000AY | 200-240VAC | 80.0W Max | 12-24V | 1.55-2.00A | 0.95 | 90% | 10% | 60°C | 90°C | 375 | L355*W36*H23 |
尾缀M=1-10V/10V PWM/Rx 调光+12V辅助电源 尾缀Y=5V/3.3V/10V PWM+12V辅助电源
详细规格
项目 | 参数 |
额定电压 | 200-240VAC/200-240VDC |
极限电压 | 180-264VAC/180-264VDC |
短时抗压 | 380V |
保护类型 | Class | |
输出类型 | SELV |
电流精度 | 1% |
调光范围 | 1-100% |
启动时间 | <0.5s |
待机功率 | <0.5W |
辅助功率 | 12V,100mA |
空载电压 | <50V |
雷击电压 | L-N:2KV,L/N-FG:2KV |
频闪参数压 | Pst LM <1,SVM <0.4 |
工作温度 | -20℃-+60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |

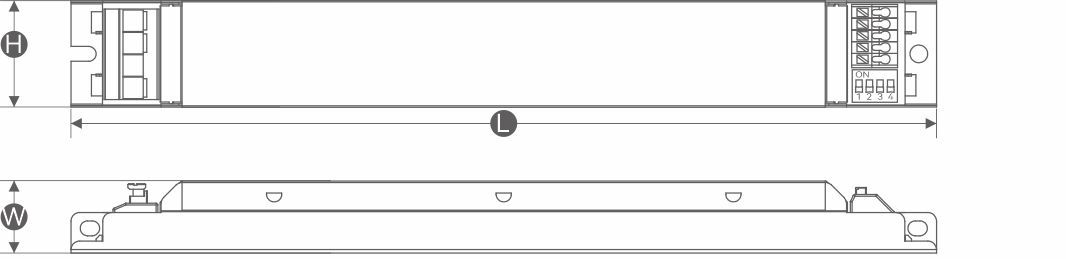

尺寸(单位mm)
接线图
尾缀M=1-10V/10V PWM/Rx调光+12V辅助电源
尾缀Y=5V/3.3V/10V PWM+12V辅助电源
