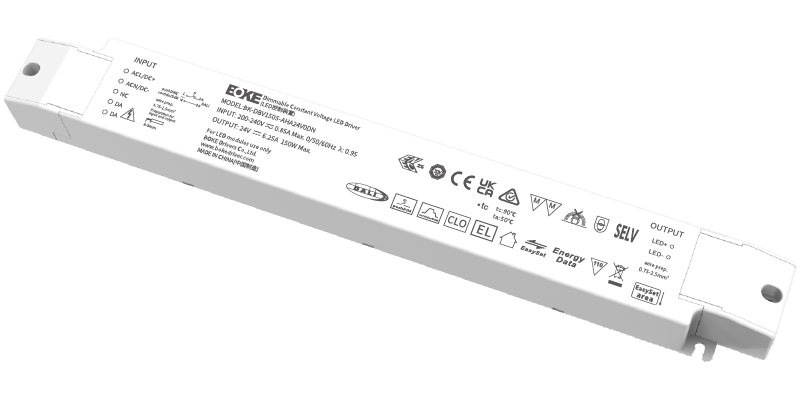

DBV(S) 系列
恒压线性开关驱动器
特点
·支持DALI-2+pushDIM接口调光
·支持EnergyData功能，支持能源报告读取(DALI Part252)
·支持灯具数据查询功能(DALI Part251)，支持诊断与维护数据读取(DALI Part253)
·支持corridorDIM走廊调光，EL应急，CLO光衰补偿等高级功能
·通过DALI接口或NFC可以实现驱动器的编程配置
·调光柔和且任意亮度豁免无频闪，符合ErP能效认证无频闪标准
·高功率因数，高效率，低谐波
·SELV和Class II设计，适用于灯具外使用
·5年保固
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 尺寸(mm) |
BK-DBV080S-AHA24V0DN | 200-240VAC/DC | 80.16W | 24VDC | 3.34A | 0.99 | 91% | 5% | 55℃ | 90℃ | L283*W43*H30mm |
BK-DBV100S-AHA24V0DN | 200-240VAC/DC | 100.8W | 24VDC | 4.2A | 0.99 | 93% | 5% | 55℃ | 90℃ | L283*W43*H30mm |
BK-DBV150S-AHA24V0DN | 200-240VAC/DC | 150W | 24VDC | 6.25A | 0.99 | 93% | 4% | 50℃ | 90℃ | L334.5*W43*H30mm |
BK-DBV200S-AHA24V0DN | 200-240VAC/DC | 200W | 24VDC | 8.3A | 0.99 | 93% | 4% | 45℃ | 90℃ | L334.5*W43*H30mm |
BK-DBV240S-AHA24V0DN | 200-240VAC/DC | 240W | 24VDC | 10A | 0.99 | 93.5% | 4% | 45℃ | 90℃ | L370*W49*H30mm |
尾缀DN：DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM+DALI接⼝编程+NFC编程
详细规格
项目 | 参数 |
额定电压 | 200-240VAC 200-240VDC |
极限电压 | 180-264VAC 180-264VDC |
短时抗压 | <380 VAC |
保护类型 | Class II |
输出类型 | SELV |
电流精度 | ±3% |
调光范围 | 0.1%-100% |
启动时间 | <0.7s(AC开灯),<0.7s(DC开灯),<0.3s(AC/DC切换),<0.5s(关灯) |
空载电压 | N/A |
雷击电压 | L-N:2KV |
频闪参数 | Pst LM = 0.001, SVM = 0.020 |
工作温度 | -20-55℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |
尺寸(单位mm)

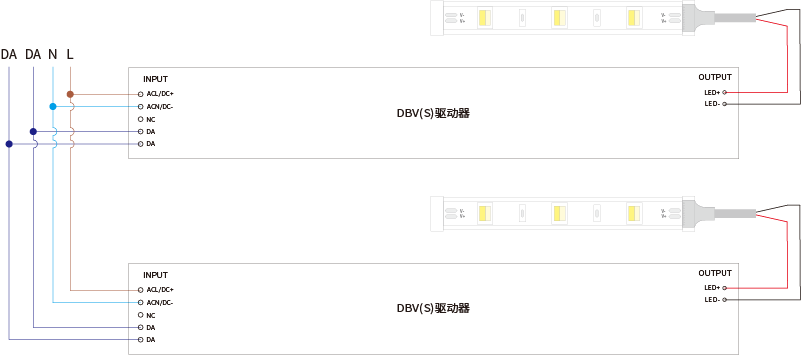

接线图
