DGL(S)-A 系列
恒流内置式调光调⾊温驱动器（DALI-2 DT8）
特点
·⽀持DALI-2 DT8+pushDIM调光+pushCCT调⾊温控制功能
·⽀持EnergyData功能，⽀持能源报告读取(DALI Part252)
·⽀持灯具数据查询功能(DALI Part251)，⽀持诊断与维护数据读取(DALI Part253)
·⽀持corridorDIM⾛廊调光，EL应急，CLO光衰补偿等⾼级功能
·通过DALI接⼝或NFC可以实现驱动器的电流编程配置
·调光和调⾊温过程柔和且任意亮度⽆频闪，符合ErP能效认证⽆频闪标准
·采⽤HPC专利技术，任意调光等级下，驱动器之间的电流输出相同
·⾼功率因数，⾼效率，低谐波
·智能 LED 热拔插保护功能
·SELV和Class I 设计，适⽤于灯具内使⽤
·符合Zhaga book 13标准
·5.5年保固
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 尺寸(mm) |
BK-DGL040S-A1050ADP | 200-240VAC/DC | 40W | 6-54VDC | 0.15-1.05A | 0.98 | 90% | 10% | 60℃ | 90℃ | L280*W30*H21 |
BK-DGL040S-A1050ADP | 200-240VAC/DC | 40W | 6-54VDC | 0.3-1.05A | 0.98 | 90% | 10% | 60℃ | 90℃ | L280*W30*H21 |
BK-DGL040S-A1050ADN | 200-240VAC/DC | 40W | 6-54VDC | 0.15-1.05A | 0.98 | 90% | 10% | 60℃ | 90℃ | L280*W30*H21 |
BK-DGL050S-A1300ADP | 200-240VAC/DC | 50W | 6-54VDC | 0.55-1.3A | 0.98 | 90% | 10% | 60℃ | 90℃ | L280*W30*H21 |
BK-DGL050S-A1300ADN | 200-240VAC/DC | 50W | 6-54VDC | 0.2-1.3A | 0.98 | 90% | 10% | 60℃ | 90℃ | L280*W30*H21 |
BK-DGL060S-A1650ADP | 200-240VAC/DC | 62.7W | 6-54VDC | 0.9-1.65A | 0.98 | 91% | 10% | 60℃ | 90℃ | L360*W30*H21 |
BK-DGL060S-A1650ADN | 200-240VAC/DC | 62.7W | 6-54VDC | 0.25-1.65A | 0.98 | 91% | 10% | 60℃ | 90℃ | L360*W30*H21 |
BK-DGL080S-A2000ADP | 200-240VAC/DC | 80W | 6-54VDC | 1.25-2A | 0.98 | 91% | 10% | 60℃ | 90℃ | L360*W30*H21 |
BK-DGL080S-A2000ADN | 200-240VAC/DC | 80W | 6-54VDC | 0.3-2A | 0.98 | 91% | 10% | 60℃ | 90℃ | L360*W30*H21 |
尾缀DP： DALI-2 DT8+pushDIM+pushCCT+EnergyData+EL+CLO+corridorDIM+DALI接⼝编程
尾缀DN： DALI-2 DT8+pushDIM+pushCCT+EnergyData+EL +CLO+corridorDIM+DALI接⼝编程+NFC编程
详细规格
项目 | 参数 |
额定电压 | 200-240VAC/200-240VDC |
极限电压 | 180-264VAC/180-264VDC |
短时抗压 | 380V |
保护类型 | Class I |
输出类型 | SELV |
电流精度 | 2% |
调光范围 | 0.1-100% |
启动时间 | <0.75s |
空载电压 | 59VDC |
雷击电压 | L-N:2KV,L-FG/N-FG:4KV |
频闪参数 | Pst LM <1,SVM <0.4 |
工作温度 | -20-60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5.5年 |

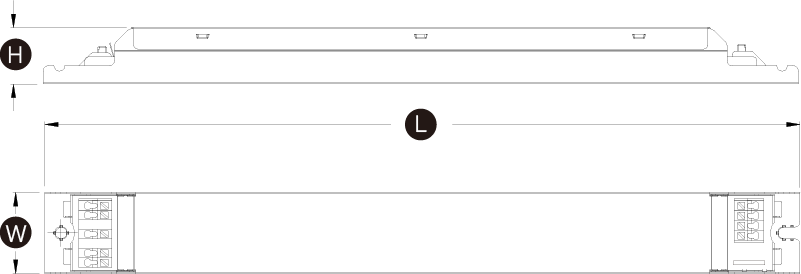

尺寸(单位mm)

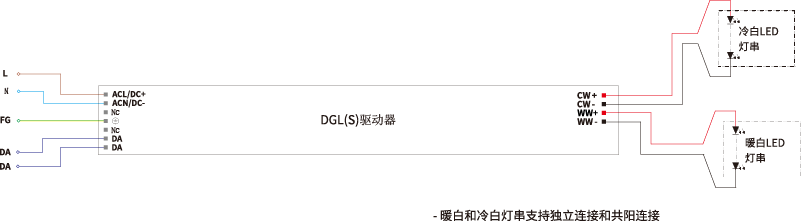

接线图
