DBL(E)-AWB系列
恒流线性调光驱动器
特点
·⽀持DALI-2 + pushDIM调光接⼝
·⽀持通过滑动开关切换3档⾊温
·⽀持EnergyData功能，⽀持能源报告读取(DALIPart252)
·⽀持灯具数据查询功能(DALIPart251)，⽀持诊断与维护数据读取(DALIPart253)
·⽀持corridorDIM⾛廊调光，CLO光衰补偿等⾼级功能
·通过DALI接⼝可以实现驱动器的电流编程配置
·通过拨码可实现多档位电流输出，调节灯具功率更⽅便
·调光柔和且任意亮度⽆频闪，符合ErP能效认证⽆频闪标准
·采⽤HPC专利技术，任意调光等级下，灯具之间亮度⼀致
·⾼功率因数，⾼效率，低谐波
·智能 LED 热拔插保护功能
·Class 2 设计，适⽤于灯具内使⽤
·符合Zhaga book 13标准
·5年保固
详细参数
型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 产品尺寸(mm) |
BK-DBL040E-AWB1050ADPC | 110-277VAC | 40W | 24-42VDC | 0.3-1.05A | 0.99 | 85.5% | 4% | 60℃ | 90℃ | L280*W30*H22.5 |
BK-DBL080E-AWB2000ADPC | 110-277VAC | 80W | 24-42VDC | 1.1-2A | 0.99 | 88.5% | 4% | 60℃ | 90℃ | L360*W30*H22.5 |
尾缀DPC：DALI-2+pushDIM+EnergyData+CLO+corridorDIM+DALI接⼝编程+滑动开关切⾊温
详细规格
额定电压 | 110-277VAC |
极限电压 | 100-305VAC |
短时抗压 | 380V |
保护类型 | Class || |
输出类型 | non-SELV |
电流精度 | ±5% |
调光范围 | 1%-100% |
启动时间 | <0.75s(AC开灯),<0.5s(AC切换),<0.5s(关灯)) |
待机功率 | <0.5W |
空载电压 | 50VDC |
雷击电压 | L-N:2KV,L-FG/N-FG:4KV(性能等级:B) |
频闪参数 | 闪烁百分⽐(IEEE 1789)= 0.251%(100Hz), Pst LM = 0.000, SVM = 0.007,(120V AC & 满载) |
工作温度 | -25-60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000小时 |
质 保 | 5年 |

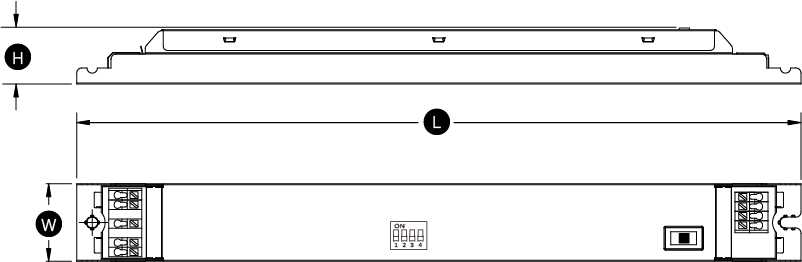

尺寸(单位mm)

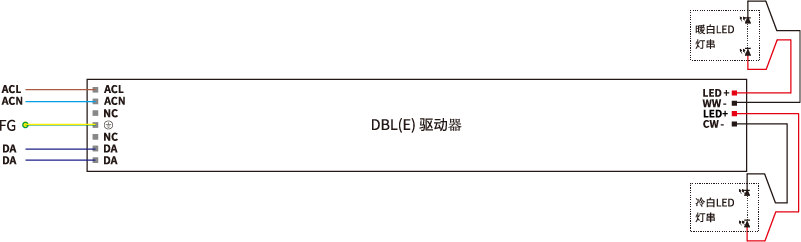

接线图
