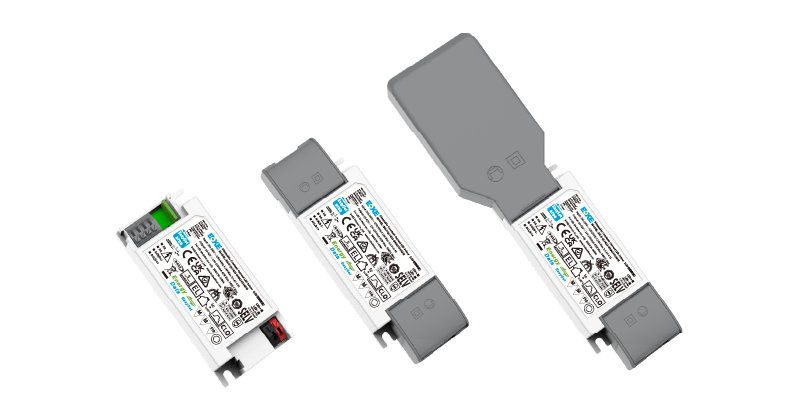

DQL(S)-BHA 系列
恒流独立式调光驱动器
特点
· 支持DALI-2+pushDIM调光功能
· 通过拨码可实现16档位电流输出
· 支持EnergyData功能，支持能源报告读取(DALI Part 252)
· 支持灯具数据查询功能(DALI Part 251)，支持诊断与维护数据读取(DALI Part 253)
· 支持corridorDIM走廊调光，EL应急，CLO光衰补偿等高级功能
· 通过DALI接口可以实现驱动器的电流编程配置
· 调光柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
· 采用HPC专利技术，任意调光等级下，灯具之间亮度一致
· 高功率因数，高效率，低谐波
· 可选接线盒：支持2.5mm²手拉手接线盒串联快速布线
· 免螺丝按压式线缆紧压端盖设计，支持更粗的线缆，也更方便安装
· 输入和输出分离的线缆紧压端盖设计，压线更牢靠
· 可选智能LED热拔插保护功能
· SELV和Class II设计，适用于灯具内或灯具外使用
· 5.5年保固
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 尺寸(mm) |
BK-DQL042S-BHA1050ADP | 200-240VAC | 42W | 24-42VDC | 0.3-1.05A | 0.98 | 93% | 7% | 60°C | 85℃ | L98*W43.5*H21(内置式) |
BK-DQL042S-BHA1050ADN | 200-240VAC | 42W | 24-42VDC | 0.1-1.05A | 0.98 | 93% | 7% | 60°C | 85℃ | L98*W43.5*H21(内置式) |
尾缀DP: DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM +DALI接⼝编程
尾缀DN: DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM +DALI接⼝编程+NFC接口编程
详细规格
项目 | 参数 |
额定电压 | 200-240VAC/200-240VDC |
极限电压 | 180-264VAC/180-264VDC |
短时抗压 | 380V |
保护类型 | Class || |
输出类型 | SELV |
电流精度 | ±5% |
启动时间 | <0.75s |
空载电压 | 54VDC |
雷击电压 | L-N:2KV |
频闪参数 | Pst LM <1,SVM <0.4 |
工作温度 | -25℃-60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5.5年 |

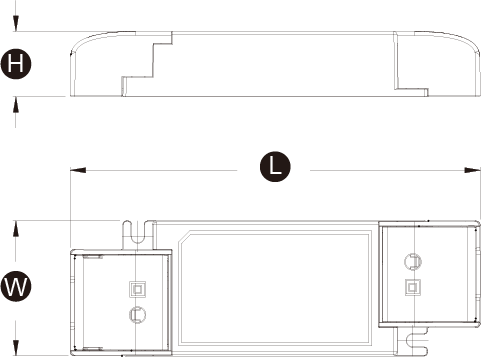

尺寸(单位mm)

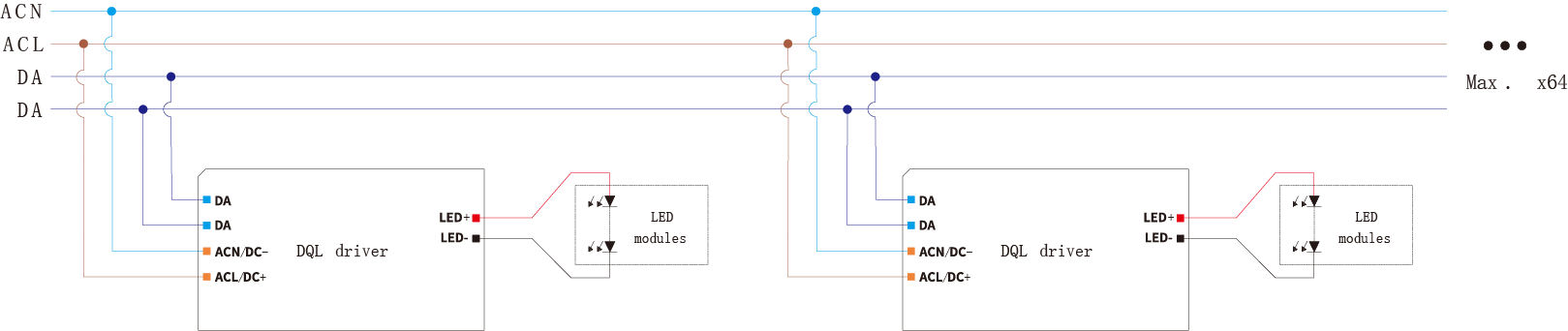

接线图
