DDL(S) 系列
恒流独立式调光驱动器
特点
·支持DALI-2+pushDIM调光控制功能
·支持EnergyData功能，支持能源报告读取(DALIPart252)
·支持灯具数据查询功能(DALIPart251)，支持诊断与维护数据读取(DALIPart253)
·支持corridorDIM走廊调光，EL应急，CLO光衰补偿等高级功能
·通过DALI接⼝和NFC可以实现驱动器的电流编程配置
·双路输入端子设计，支持手拉手免接线盒串联快速布线
·调光柔和且任意亮度⽆频闪，符合ErP能效认证⽆频闪标准
·采⽤HPC专利技术，任意调光等级下，灯具之间亮度⼀致
·待机功耗<0.5W，符合ErP能效认证的待机功率要求
·⾼功率因数，⾼效率，低谐波
·免螺丝按压式线缆紧压端盖设计，⽀持更粗的线缆，也更⽅便安装
·输⼊和输出分离的线缆紧压端盖设计，压线更牢靠
·可选智能 LED 热拔插保护功能
·SELV和ClassII设计，适⽤于灯具外使⽤
·符合Zhaga book 24/25标准
·符合CCC,CE,ENEC,UKCA,RCM,DALI-2,EL等认证
·IP20 防护等级, 室内使⽤
·常规使⽤下寿命可达100,000⼩时
·5年保固
详细参数
型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 产品尺寸(mm) |
BK-DDL042S-AHA1050ADP | 200-240VAC/DC | 42W | 6-54VDC | 0.3-1.05A | 0.97 | 90.5% | 9% | 45℃ | 85℃ | L172*W57.5*H30 |
BK-DDL042S-AHA1100ADP | 200-240VAC/DC | 42W | 6-54VDC | 0.35-1.1A | 0.97 | 90.5% | 9% | 45℃ | 85℃ | L172*W57.5*H30 |
BK-DDL042S-AHA1100ADN | 200-240VAC/DC | 42W | 6-54VDC | 0.1-1.1A | 0.97 | 90.5% | 9% | 45℃ | 85℃ | L172*W57.5*H30 |
尾缀DP：DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM+DALI接⼝编程
尾缀DN：DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM+DALI接⼝编程+NFC编程
详细规格
额定电压 | 200-240VAC |
极限电压 | 180-264VAC |
短时抗压 | 380V |
保护类型 | Class II |
输出类型 | SELV |
电流精度 | ±5% |
调光范围 | 0.1%-100% |
启动时间 | <0.7s(AC开灯),<0.7s(DC开灯),<0.3s(AC/DC切换),<0.5s(关灯) |
待机功率 | <0.5W |
空载电压 | 59VDC |
雷击电压 | L-N:2KV |
频闪参数 | 闪烁百分⽐(IEEE 1789)= 0.324%(100Hz), 闪烁指数(IEEE 1789)= 0.001(100Hz), Pst LM = 0.072, SVM = 0.011 |
工作温度 | -20-45℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000小时 |
质 保 | 5年 |

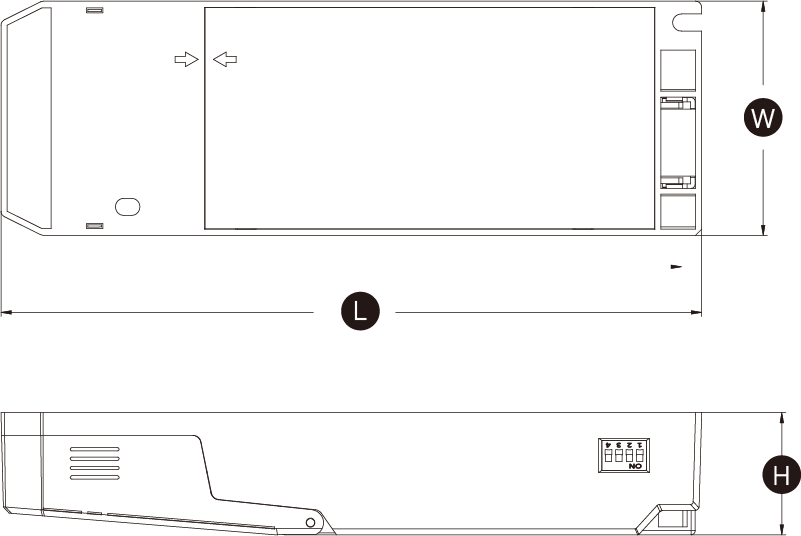

尺寸(单位mm)

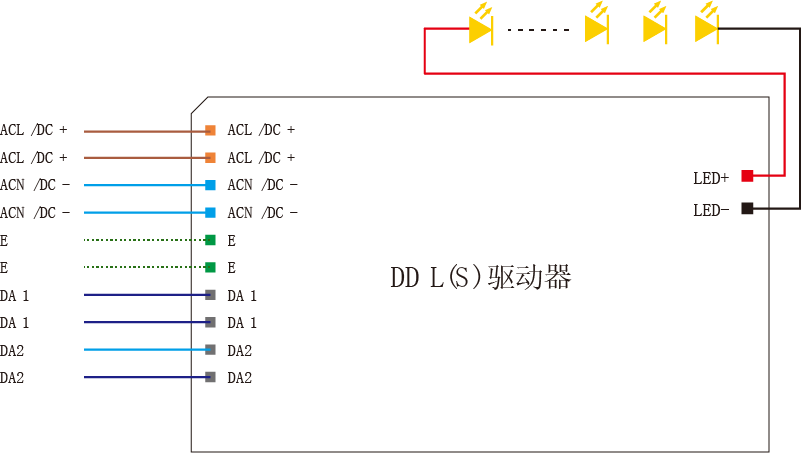

接线图
