DPL(S)-AHC 系列
恒流独立式调光驱动器
特点
·⽀持DALI-2+pushDIM调光功能
·⽀持EnergyData功能，⽀持能源报告读取(DALIPart252)
·⽀持灯具数据查询功能(DALIPart251)，⽀持诊断与维护数据读取(DALIPart253)
·⽀持corridorDIM⾛廊调光，EL应急，CLO光衰补偿等⾼级功能
·通过DALI接⼝或NFC可以实现驱动器的电流编程配置
·调光柔和且任意亮度⽆频闪，符合ErP能效认证无频闪标准
·采⽤HPC专利技术，任意调光等级下，灯具之间亮度⼀致
·待机功耗<0.5W，符合ErP能效认证的待机功率要求
·⾼功率因数，⾼效率，低谐波
·可选智能 LED 热拔插保护功能
·SELV和Class II 设计，适用于灯具内或灯具外使用
·符合Zhaga book 24/25标准
·符合CE,ENEC,UKCA,RCM,DALI-2,CCC, EL等认证
·IP20 防护等级, 室内使用
·常规使⽤下寿命可达100,000小时
·5年保固
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 尺寸(mm) |
BK-DPL036S-AHC0900ADP | 200-240VAC/DC | 36W | 6-50VDC | 0.15-0.9A | 0.98 | 87.5% | 6.5% | 60℃ | 90℃ | L145.5*W30*H21.4(内置式) L163.5*W30*H21.4(独⽴式) |
BK-DPL036S-AHC0900ADN | 200-240VAC/DC | 36W | 6-50VDC | 0.1-0.9A | 0.98 | 90% | 5% | 60℃ | 90℃ | L145.5*W30*H21.4(内置式) L163.5*W30*H21.4(独⽴式) |
尾缀DP： DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM +DALI接口编程
尾缀DN： DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM +DALI接口编程+NFC编程
详细规格
项目 | 参数 |
额定电压 | 200-240VAC/200-240VDC |
极限电压 | 180-264VAC/180-264VDC |
短时抗压 | 380V |
保护类型 | Class II |
输出类型 | SELV |
电流精度 | 5% |
调光范围 | N/A |
启动时间 | <0.7s(AC开灯),<0.7s(DC开灯),<0.3s(AC/DC切换),<0.5s(关灯) |
空载电压 | N/A |
雷击电压 | L-N:2KV |
频闪参数 | 闪烁百分⽐(IEEE 1789)= 0.327%(100Hz), Pst LM = 0.072, SVM = 0.011 |
工作温度 | -20-50℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |

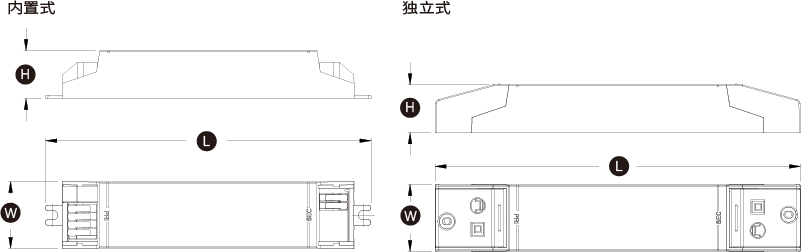

尺寸(单位mm)

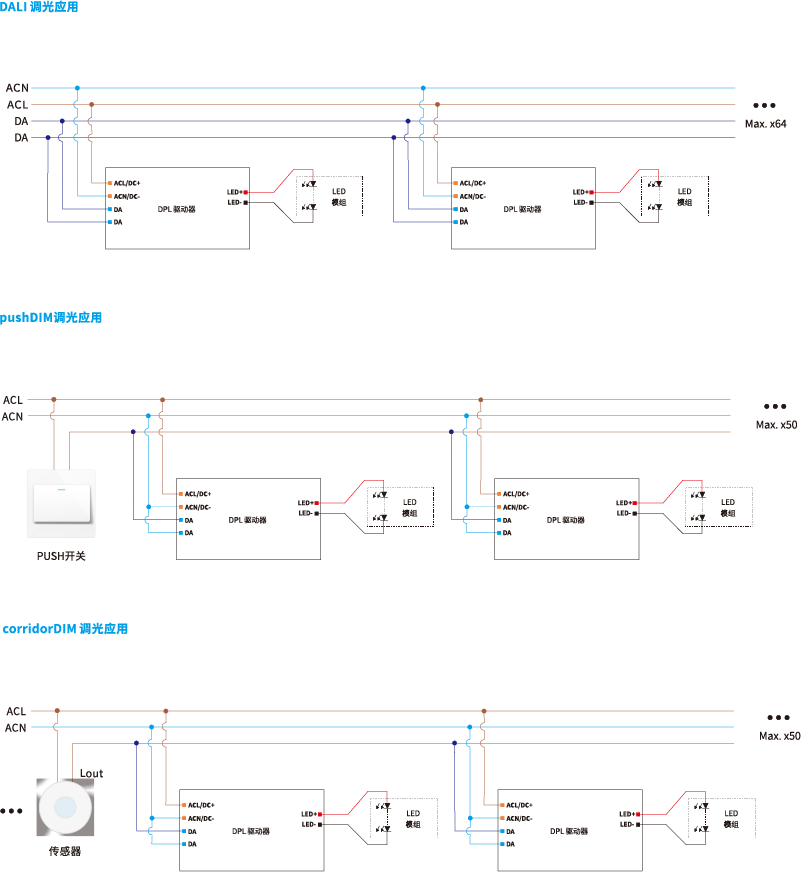

接线图
