DGL(E)-A 系列
恒流内置式调光调⾊温驱动器（DT8）
特点
·支持DALI-2+pushDIM调光+pushCCT调色温控制功能
·符合Zhaga Book24/25的标准
·支持EnergyData功能，支持能源报告读取(DALI Part252)
·支持灯具数据查询功能(DALIPart251)，支持诊断与维护数据读取(DALI Part253）
·支持corridorDIM走廊调光，EL应急，CLO光衰补偿等高级功能
·通过DALI接口和NFC可以实现驱动器的电流编程配置
·调光和调色温过程柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
·采用HPC专利技术，任意调光等级下，驱动器之间的电流输出相同
·调光范围1%~100%，输出电流精度2%
·高功率因数，高效率，低谐波
·智能 LED 热拔插保护功能
·SELV和Classl设计，适用于灯具内使用
·可以通过添加配件来实现独立式和内置式应用符合Zhaga book 13标准
·符合CE,ENEC,RCM,UKCA,DALI-2,CCC,EL等认证
·IP20 防护等级,室内使用
·常规使⽤下寿命可达100,000⼩时
·5年保固
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 尺寸(mm) |
BK-DGL040E-A1050ADN | 200-240VAC | 40W | 24-42V | 0.4-1.05A | 0.97 | 87.5% | 12% | 60℃ | 90℃ | L280*W30*H21 |
尾缀DN：DALI-2 + pushDIM + pushCCT+EnergyData+EL+CLO+corridorDIM+DALI接口编程+NFC编程
详细规格
项目 | 参数 |
额定电压 | 200-240VAC 200-240VDC |
极限电压 | 180-264VAC 180-264VDC |
短时抗压 | <380 VAC |
保护类型 | Class I |
输出类型 | SELV |
电流精度 | ±5% |
调光范围 | 1%-100% |
启动时间 | <0.75s(AC开灯),<0.75s(DC开灯),<0.3s(AC/DC切换),<0.5s(关灯) |
空载电压 | N/A |
雷击电压 | L-N:2KV,L-FG/N-FG:4KV |
频闪参数 | 闪烁百分⽐(IEEE 1789)= 0.304%, 闪烁指数(IEEE 1789)=0.000, Pst LM = 0.029, SVM = 0.009 |
工作温度 | -25-60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |

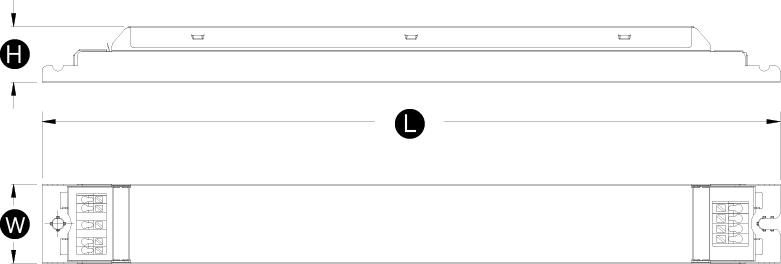

尺寸(单位mm)

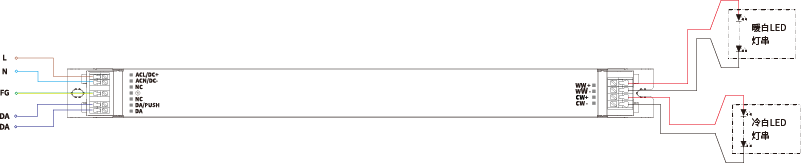

接线图
