DGV(S) 系列
恒压线性调光驱动器
特点
·⽀持DALI-2+pushDIM+1-10V/10V PWM/Rx接⼝调光+12V辅助供电
·提供12V 100mA供电接⼝，以给控制模块或传感器供电
·⽀持corridorDIM⾛廊调光，EL应急，CLO光衰补偿等⾼级功能
·通过DALI接⼝可以实现驱动器的电流编程配置
·调光柔和且任意亮度豁免⽆频闪，符合ErP能效认证⽆频闪标准
·调光范围0.1~100%，⽀持多台同步调光
·待机功耗<0.5W，符合ErP能效认证的待机功率要求
·⾼功率因数，⾼效率，低谐波
·SELV和Class I 设计，适⽤于灯具内使⽤
·符合CE, ENEC, UKCA, RCM, CCC, DALI-2, EL 等认证
·IP20 防护等级, 室内使用
·常规使用下寿命可达100,000⼩时
·5年保固
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 尺寸(mm) |
BK-DGV036S-12V0DP | 110-277VAC/200-300VDC | 36W | 12VDC | 3A | 0.99 | 88% | 6.5% | 60℃ | 90℃ | L280*W30*H21 |
BK-DGV060S-12V0DP | 110-277VAC/200-300VDC | 60W | 12VDC | 5A | 0.99 | 87% | 6% | 60℃ | 90℃ | L355*W30*H21 |
BK-DGV120S-12V0DP | 110-277VAC/200-300VDC | 120W | 12VDC | 10A | 0.99 | 91.5% | 4% | 60℃ | 90℃ | L355*W36*H23 |
尾缀DP ：DALI-2+pushDIM+1-10V/10V PWM/Rx+12V辅助供电+EL+CLO+corridorDIM+DALI接⼝编程
详细规格
项目 | 参数 |
额定电压 | 110-277VAC 200-300VDC |
极限电压 | 100-305VAC 180-315VDC |
短时抗压 | <380 VAC |
保护类型 | Class I |
输出类型 | SELV |
电流精度 | ±5% |
调光范围 | 0.1%-100% |
启动时间 | <0.7s(AC开灯),<0.7s(DC开灯),<0.5s(AC/DC切换),<0.5s(关灯) |
空载电压 | N/A |
雷击电压 | L-N:2KV,L-FG/N-FG:2KV |
频闪参数 | Pst LM = 0.03, SVM = 0.02 |
工作温度 | -20-60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |

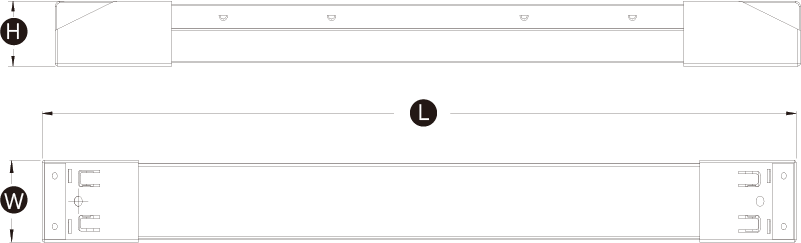

尺寸(单位mm)
接线图
