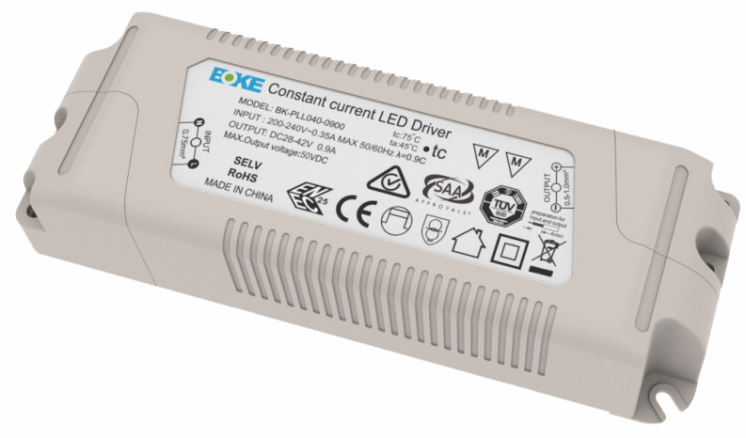

PLL 系列

恒流独立式开关驱动器

特点

● 螺丝紧固,性能稳定可靠

● 输出无频闪,符合无频闪要求

● 高功率因素,低谐波

● 可承受380VAC高压短时冲击

● 开机时间<0.5s

● 具有OCP/ SCP / OTP保护

● 拥有ENEC-TUV,CE,RCM,CCC认证

参数

         型号                  输入电压         输出功率      输出电压       输出电流      功率因数    效率       谐波        Ta          Tc         净重                     尺寸

BK-PLL040-0950     200-240VAC       40.0W       28-42VDC     0.50-0.95A        0.95        88%     <20%      45℃      75℃      125g       L132*W45*H30.0mm

BK-PLL040-1000     200-240VAC       40.0W       28-40VDC     0.96-1.00A        0.95        88%     <20%      45℃      75℃      125g       L132*W45*H30.0mm

BK-PLL042-0950     200-240VAC       40.0W       28-42VDC     0.65-0.95A        0.95        88%     <20%      45℃      85℃      125g       L132*W45*H30.0mm

BK-PLL042-1050     200-240VAC       42.0W       28-40VDC     0.95-1.05A        0.95        88%     <20%      45℃      85℃      125g       L132*W45*H30.0mm

BK-PLL042-1100     200-240VAC       42.0W       28-38VDC     1.05-1.10A        0.95        88%     <20%      45℃      85℃      125g       L132*W45*H30.0mm

规格

项目                                                         参数

额定电压                                                  200-240VAC / 200-240VDC

极限电压                                                  180-264VAC / 180-264VDC

超压维持                                                  380V(30 min)

防护等级                                                  Class II,SELV

电流精度                                                  5%

启动时间                                                  <0.5s

空载电压                                                  <50V

雷击电压                                                  L-N : 2KV

频闪参数                                                  Pst LM <1,SVM <0.4

工作温度                                                  -20℃-+45℃

IP 等级                                                     IP 20

寿命                                                         50000 小时

质保                                                         5 年

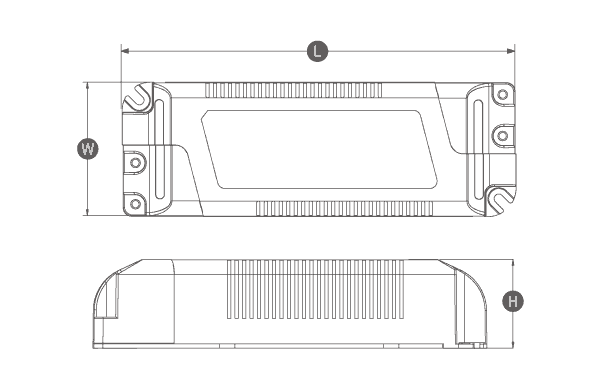

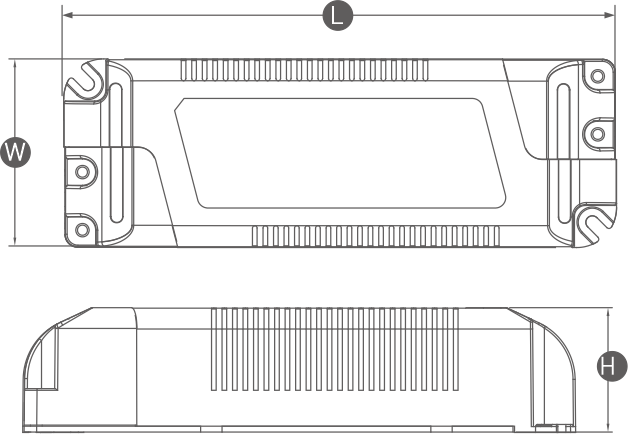

尺寸

Non-dimmable driver PLL series

                                           单位:mm

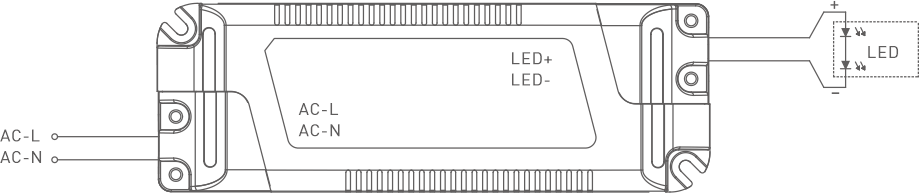

接线图

Non-dimmable driver PLL series
