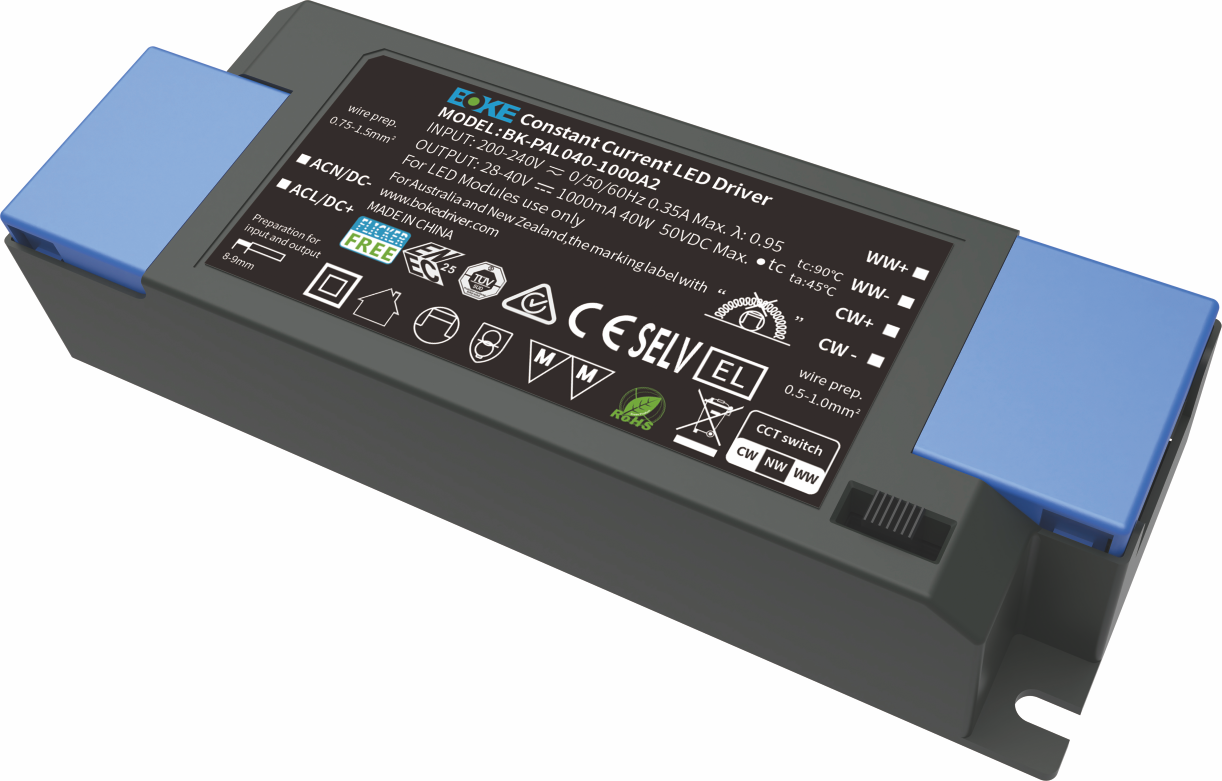

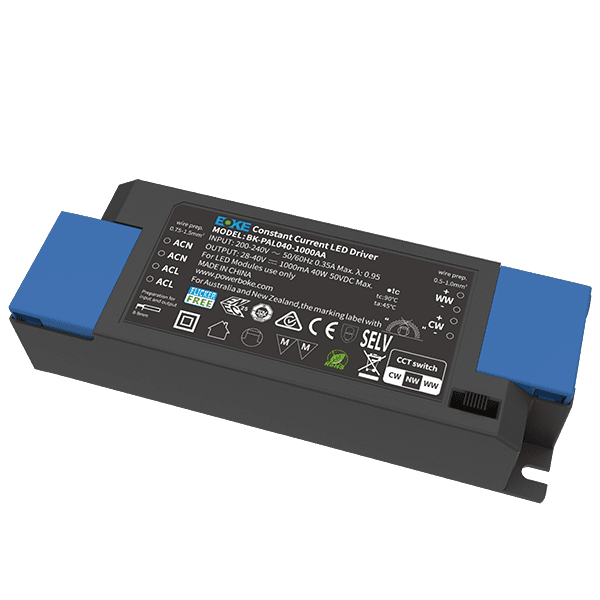

PAL 系列

恒流独立式可调驱动器

特点

● 支持通过滑动开关切换3档色温

● 支持共阳回路或独立回路的色温灯具

● 双路输入端子设计,支持手拉手免接线盒串联快速布线

● 输入端子支持0.75-1.5mm²线缆,接线更可靠

● 免螺丝按压式线缆紧压端盖设计,支持更粗的线缆,也更方便安装

● 输出无频闪,符合ErP能效认证无频闪标准

● 高功率因素,高效率,低谐波

● SELV和Class II设计,适用于灯具外使用

● 拥有ENEC-TUV,CE,RCM,CCC等认证

Dimmable driver DLL052-1300BD-04

参数

             型号                    输入电压      输出功率     输出电压      输出电流    功率因数   效率         谐波        Ta           Tc        净重                    尺寸

BK-PAL040-0950A1     200-240VAC     39.9W        28-42V       0.50-0.95A      0.95       88%       <10%     45℃       90℃      135g         L142*W50*H30mm

BK-PAL040-1000A1     200-240VAC     40.0W        28-40V       0.96-1.00A      0.95       88%       <10%     45℃       90℃      135g         L142*W50*H30mm

BK-PAL040-0950A2     200-240VAC     39.9W        28-42V       0.50-0.95A      0.95       88%       <10%     45℃       90℃      135g         L142*W50*H30mm

BK-PAL040-1000A2     200-240VAC     40.0W        28-40V       0.96-1.00A      0.95       88%       <10%     45℃       90℃      135g         L142*W50*H30mm

BK-PAL040-0950A3     200-240VAC     39.9W        28-42V       0.50-0.95A      0.95       88%       <10%     45℃       90℃      135g         L142*W50*H30mm

BK-PAL040-1000A3     200-240VAC     40.0W        28-40V       0.96-1.00A      0.95       88%       <10%     45℃       90℃      135g         L142*W50*H30mm

BK-PAL040-0950A4     200-240VAC     39.9W        28-42V       0.75-1.20A      0.95       88%       <10%     45℃       90℃      135g         L142*W50*H30mm

BK-PAL040-1000A4     200-240VAC     40.0W        28-40V       0.96-1.00A      0.95       88%       <10%     45℃       90℃      135g         L142*W50*H30mm

BK-PAL050-1200A1     200-240VAC     50.4W        28-42V       0.75-1.20A      0.95       88%       <10%     45℃       90℃      180g         L142*W50*H30mm

BK-PAL050-1250A1     200-240VAC     50.0W        28-40V       1.21-1.25A      0.95       89%       <10%     45℃       90℃      180g         L142*W50*H30mm

BK-PAL050-1200A2     200-240VAC     50.4W        28-42V       0.75-1.20A      0.95       89%       <10%     45℃       90℃      135g         L142*W50*H30mm

BK-PAL050-1250A2     200-240VAC     50.0W        28-40V       1.21-1.25A      0.95       89%       <10%     45℃       90℃      180g         L142*W50*H30mm

BK-PAL050-1200A3     200-240VAC     50.4W        28-42V       0.75-1.20A      0.95       89%       <10%     45℃       90℃      135g         L142*W50*H30mm

BK-PAL050-1250A3     200-240VAC     50.0W        28-40V       1.21-1.25A      0.95       89%       <10%     45℃       90℃      180g         L142*W50*H30mm

BK-PAL050-1200A4     200-240VAC     50.4W        28-42V       0.75-1.20A      0.95       89%       <10%     45℃       90℃      135g         L142*W50*H30mm

BK-PAL050-1250A4     200-240VAC     50.0W        28-40V       1.21-1.25A      0.95       89%       <10%     45℃       90℃      180g         L142*W50*H30mm

尾缀1=双路输入+滑动开关切换色温     尾缀2=单路输入+滑动开关切换色温     尾缀3=单路输入     尾缀4=双路输入

规格

项目                                                          参数

额定电压                                                  200-240VAC / 200-240VDC

极限电压                                                  180-264VAC / 180-264VDC

超压维持                                                  380V(30 min)

防护等级                                                  Class II, SELV

电流精度                                                  5%

调光范围                                                  N/A

启动时间                                                  <0.5s

待机功率                                                  <0.5W

空载电压                                                  <50V

雷击电压                                                   L-N : 2KV

工作温度                                                  -20℃-+45℃

IP 等级                                                      IP20

寿命                                                          50000 小时

质保                                                          5 年

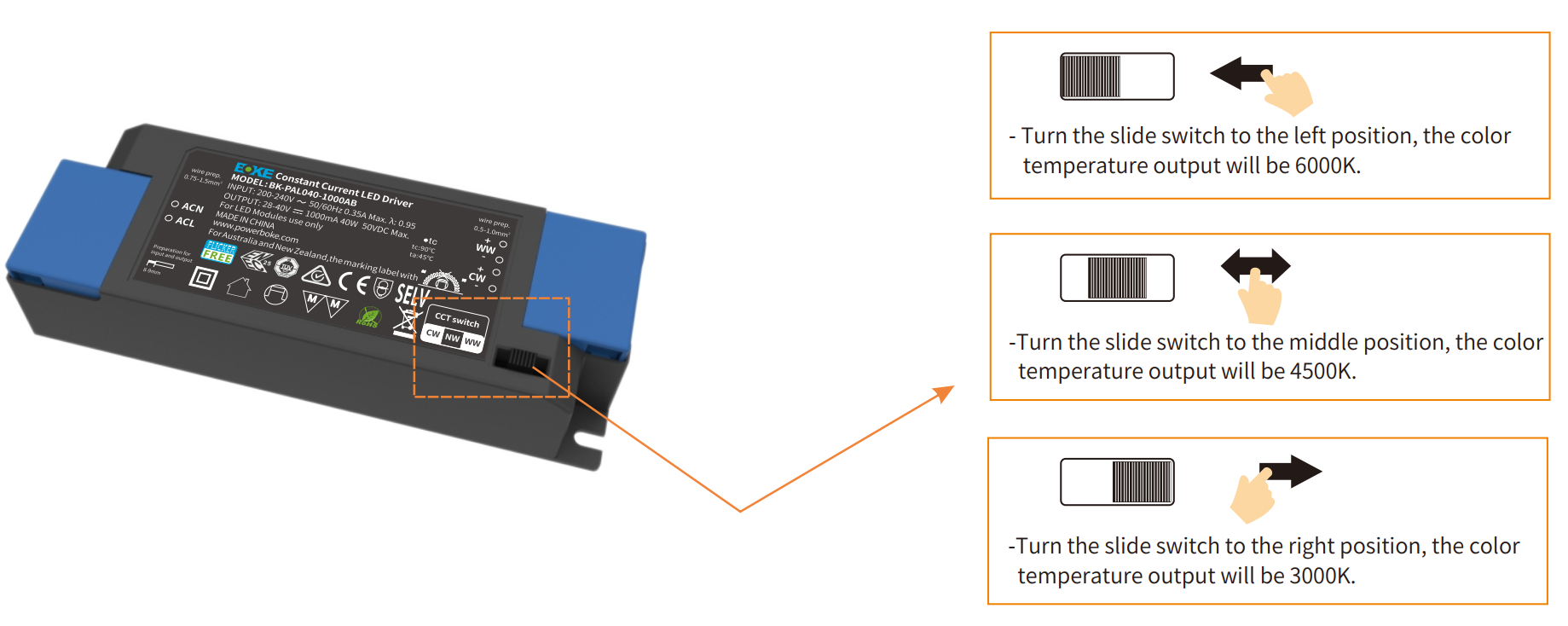

滑动开关&切换色温

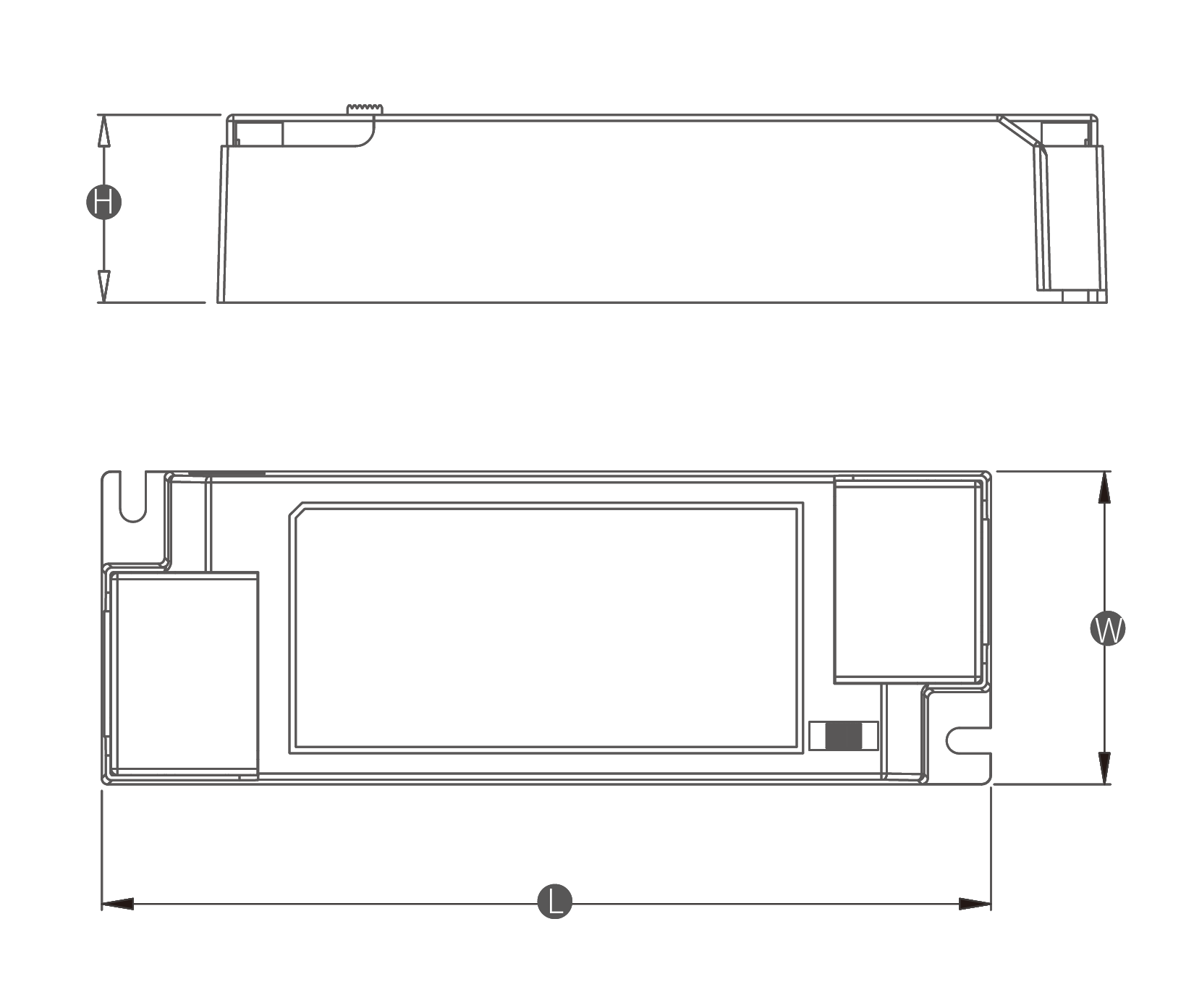

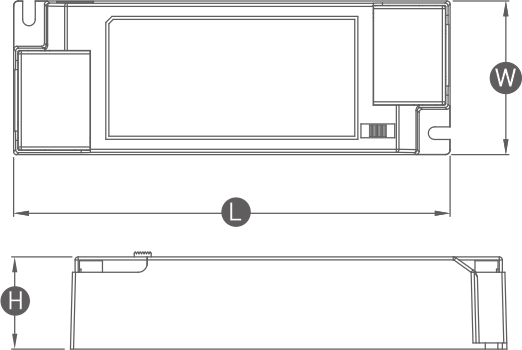

尺寸

Dimmable driver DLL052-1300BD-01

                                                                         单位:mm

接线图

Dimmable driver DLL052-1300BD-01
