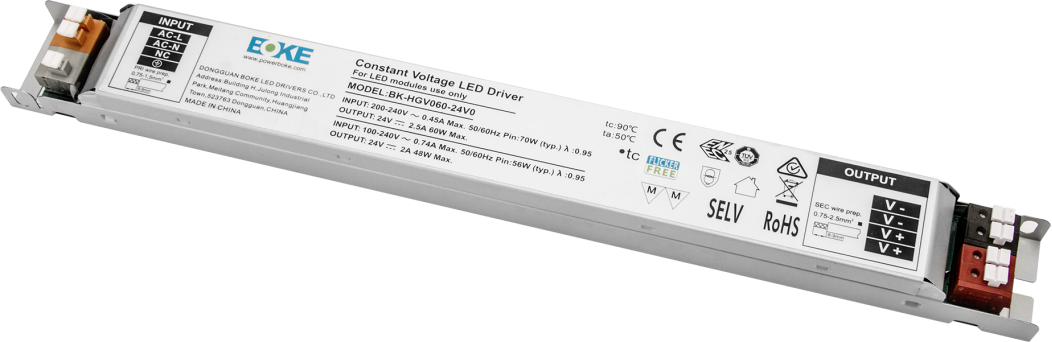

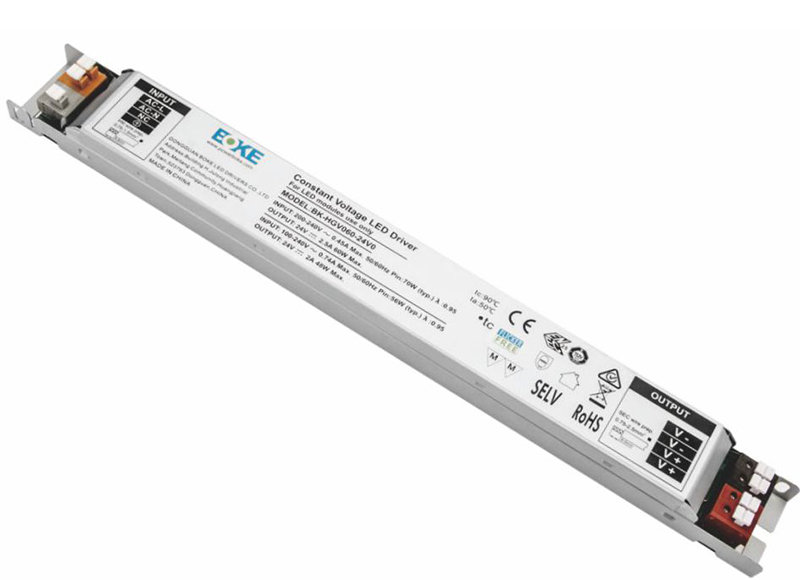

HGV 系列

恒压线性驱动器

特点

● 适用于驱动恒压灯具或灯带

● 线性外形设计,易于安装

● 免螺丝端子设计

● 支持 220-240V 或 AC100~240V输入

● 可选DC12V / 24V / 48V 恒压输出

● 输出无频闪

● 开机时间<0.5s

● 内置有源功率因数校正功能,高功率因素,低谐波

● 遵循LED照明认证标准设计认证

● 拥有ENEC,TUV-CE,RCM,CCC认证



Non-dimmable driver HGV series

参数

           型号                    输入电压       输出功率      输出电压     输出电流      功率因数     效率         谐波        Ta           Tc         净重                    尺寸

BK-HGV022-12V0      200-240VAC      21.6W          12VDC          1.8A              0.5           83%         N/A       60℃       90℃      130g      L195*W30*H21mm

BK-HGV022-24V0      200-240VAC      21.6W          24VDC          0.9A              0.5           86%         N/A       60℃       90℃      130g      L195*W30*H21mm

BK-HGV048-12V0      200-240VAC      48.0W          12VDC          4.0A             0.95          85%         <15       50℃       90℃      185g      L245*W30*H21mm

BK-HGV048-24V0      200-240VAC      48.0W          24VDC          2.0A             0.95          86%         <15       50℃       90℃      185g      L245*W30*H21mm

BK-HGV060-12V0      200-240VAC      60.0W          12VDC          5.0A             0.95          87%         <15       50℃       90℃      215g      L285*W30*H21mm

BK-HGV060-24V0      200-240VAC      60.0W          24VDC          2.5A             0.95          88%         <15       50℃       90℃      215g      L285*W30*H21mm

BK-HGV072-12V0      200-240VAC      72.0W          12VDC          6.0A             0.95          89%         <15       50℃       90℃      290g      L355*W30*H21mm

BK-HGV072-24V0      200-240VAC      72.0W          24VDC          3.0A             0.95          89%         <15       50℃       90℃      290g      L355*W30*H21mm

BK-HGV070-48V0      200-240VAC      72.0W          48VDC          1.5A             0.95          90%         <15       60℃       90℃      300g      L355*W30*H21mm

BK-HGV100-24V0      200-240VAC      96.0W          24VDC          4.0A             0.95          90%         <10       50℃       90℃      290g      L355*W30*H21mm

BK-HGV100-48V0      200-240VAC      96.0W          48VDC          2.0A             0.95          90%         <10       50℃       90℃      290g      L355*W30*H21mm

BK-HGV150-24V0      200-240VAC      144W           24VDC          6.0A             0.95          90%         <10       50℃       90℃      418g      L355*W36*H23mm

BK-HGV150-48V0      200-240VAC      144W           48VDC          3.0A             0.95          90%         <10       50℃       90℃      418g      L355*W36*H23mm

规格

项目                                                       参数

额定电压                                               220-240VAC

额定电压                                               180-264VAC

超压维持                                               380V(30 min)

防护等级                                               Class I, SELV

电压精度                                               5%

启动时间                                               <0.5s

空载电压                                               <0.5W

雷击电压                                               L-N : 2KV, L/N-FG : 2KV

频闪参数                                               Pst LM <1,SVM <0.4

工作温度                                               -20℃-+50℃ /  -20℃-+60℃

IP 等级                                                  IP 20

寿命                                                      50000 小时

质保                                                      5 年

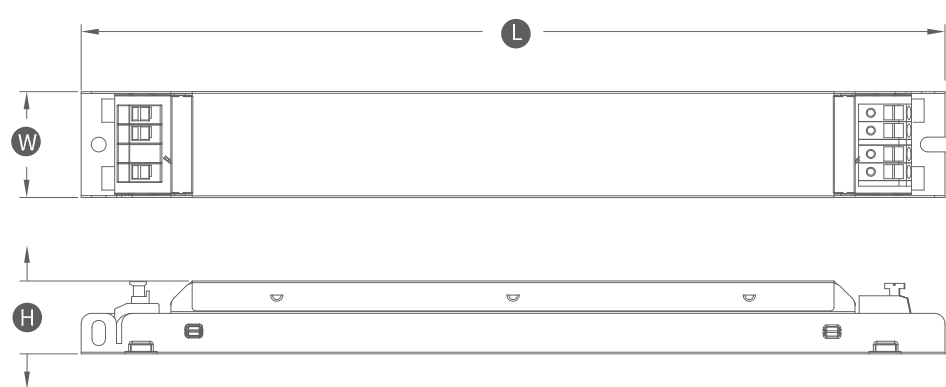

   尺寸

Non-dimmable driver HGV series

                                                                         单位:mm

接线图

Non-dimmable driver HGV series
