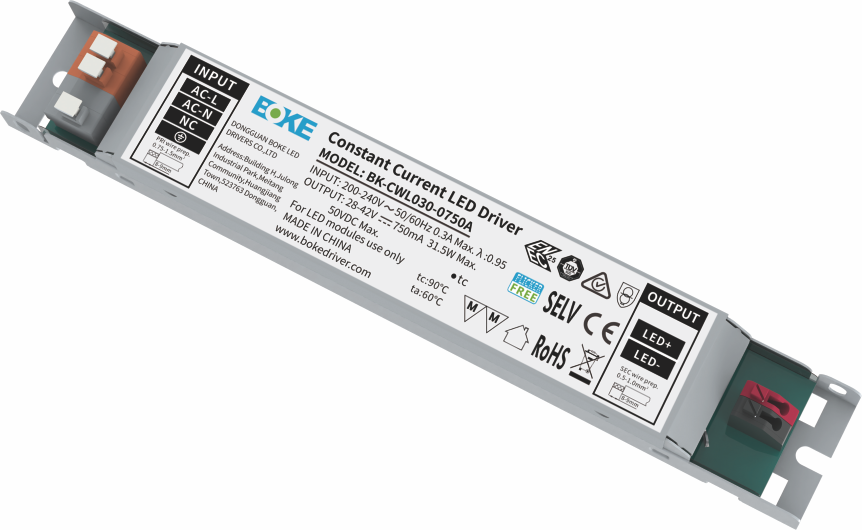

CWL 系列

恒流线性驱动器

特点

● 输出无频闪,符合无频闪要求

● 高功率因素,低谐波

● 双级电路设计,工作稳定

● 可承受380VAC高压短时冲击

● 开机时间<0.5s

● 具有SCP / OTP保护

● 可以通过添加配件来实现II类应用

● 拥有ENEC,TUV-CE,RCM,CCC认证

参数

型号                    输入电压      输出功率    输出电压       输出电流     功率因数     效率        谐波          Ta        Tc         净重                         尺寸

BK-CWL013-0320A      200-240VAC     13.4W      28-42VDC     0.15-0.32A       0.95        85%       <15%       60℃     90℃       90g       L158*W30*H21mm

BK-CWL013-0350A      200-240VAC     14.0W      28-40VDC     0.33-0.35A       0.95        85%       <15%       60℃     90℃       90g       L158*W30*H21mm

BK-CWL022-0540A      200-240VAC     22.6W      28-42VDC     0.33-0.54A       0.95        85%       <15%       60℃     90℃      105g      L158*W30*H21mm

BK-CWL022-0570A      200-240VAC     22.8W      28-40VDC     0.55-0.57A       0.95        85%       <15%       60℃     90℃      105g      L128*W30*H21mm

BK-CWL022-0600A      200-240VAC     22.8W      28-38VDC     0.58-0.60A       0.95        90%       <15%       60℃     90℃      105g      L158*W30*H21mm

BK-CWL030-0750A      200-240VAC     31.5W      28-42VDC     0.55-0.75A       0.95        90%       <15%       60℃     90℃      150g      L195*W30*H21mm

BK-CWL040-0950A      200-240VAC     39.9W      28-42VDC     0.75-0.95A       0.95        90%       <15%       60℃     90℃      150g      L195*W30*H21mm

BK-CWL040-1000A      200-240VAC     40.0W      28-40VDC     0.95-1.00A       0.95        90%       <15%       60℃     90℃      150g      L195*W30*H21mm

BK-CWL040-1050A      200-240VAC     39.9W      28-40VDC     1.01-1.05A       0.95        90%       <15%       60℃     90℃      150g      L195*W30*H21mm

BK-CWL050-1200A      200-240VAC     50.4W      28-42VDC     0.75-1.20A       0.95        90%       <10%       60℃     90℃      200g      L285*W30*H21mm

BK-CWL050-1250A      200-240VAC     50.0W      28-40VDC     1.21-1.25A       0.95        90%       <10%       60℃     90℃      200g      L285*W30*H21mm

BK-CWL060-1400A      200-240VAC     58.8W      28-42VDC     1.20-1.40A       0.95        90%       <10%       60℃     90℃      235g      L285*W30*H21mm

BK-CWL060-1500A      200-240VAC     60.0W      28-40VDC     1.41-1.50A       0.95        90%       <10%       60℃     90℃      235g      L285*W30*H21mm

BK-CWL060-1550A      200-240VAC     58.9W      28-40VDC     1.51-1.55A       0.95        90%       <10%       60℃     90℃      235g      L285*W30*H21mm

BK-CWL060-1600A      200-240VAC     57.6W      28-36VDC     1.55-1.60A       0.95        90%       <10%       60℃     90℃      235g      L285*W30*H21mm

BK-CWL080-1900A      200-240VAC     79.8W      28-42VDC     1.40-1.90A       0.95        90%       <10%       60℃     90℃      380g      L355*W36*H23mm

BK-CWL080-1950A      200-240VAC    79.95W     28-41VDC     1.90-1.95A       0.95        90%       <10%       60℃     90℃      380g      L355*W36*H23mm

BK-CWL080-2000A      200-240VAC     80.0W      28-40VDC     1.95-2.00A       0.95        90%       <10%       60℃     90℃      380g      L355*W36*H23mm

规格

项目                                            参数

额定电压                                     200-240VAC / 200-240VDC

极限电压                                     180-264VAC / 180-264VDC

超压维持                                     380V(30 min)

防护等级                                     Class I, SELV

电流精度                                     5%

启动时间                                     <0.5s

空载电压                                     <50V

雷击电压                                     L-N : 2KV, L/N-FG : 2KV

频闪参数                                     Pst LM <1,SVM <0.4

工作温度                                     -20℃-+60℃

IP 等级                                        IP 20

寿命                                            50000 小时

质保                                            5 年

尺寸

Non-dimmable driver PML series(png)

    单位:mm

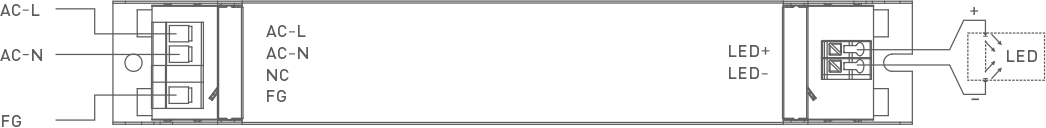

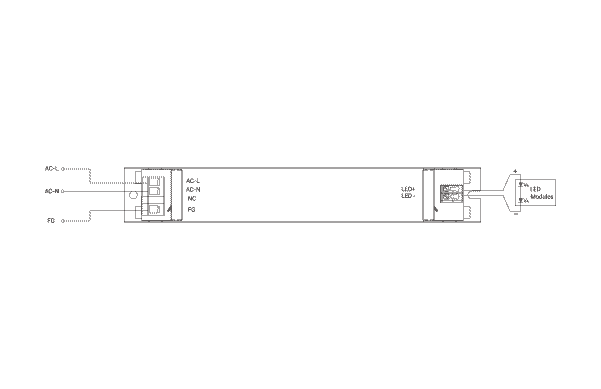

接线图

Non-dimmable driver PML series(png)
