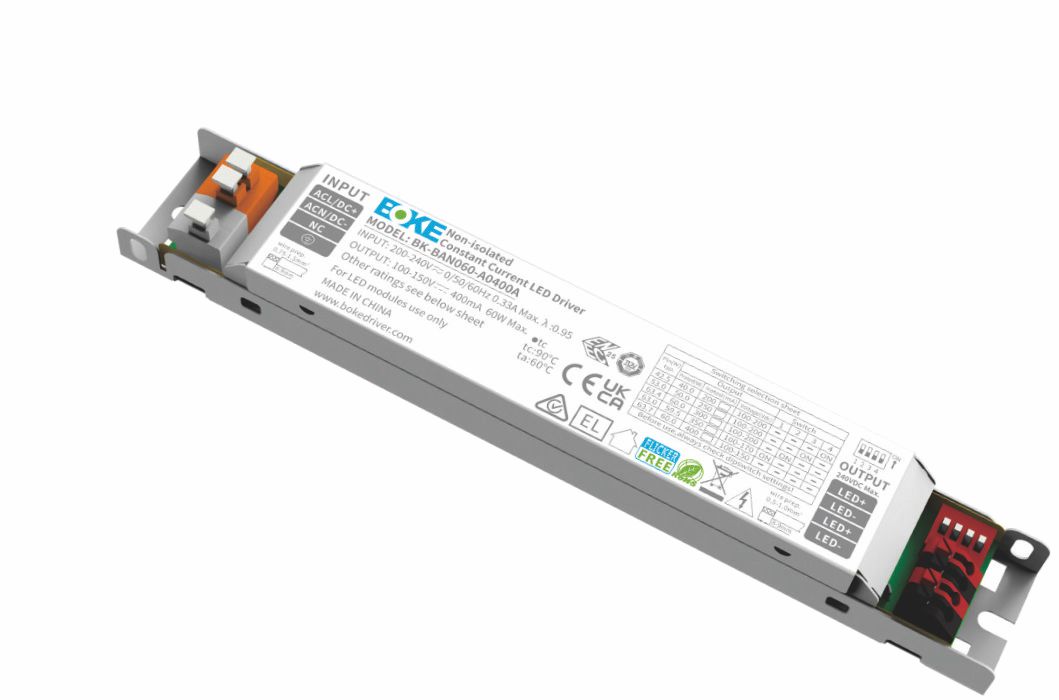

BAN 系列

恒流线性开关驱动器(非隔离)

系列特点

·输入和输出非隔离
·通过拨码选择输出电流
·输出无频闪,符合ErP能效认证无频闪标准
·高功率因数,高效率,低谐波
·双级电路设计,工作稳定
·适用于Ⅰ类灯具内置使用
·非SELV和Class | 设计
·拥有CE,UKCA,ENEC-TUV,RCM,EL等认证

详细参数

产品型号

输入电压

输出功率

输出电压

输出电流

功率因数

效率

谐波

Ta

Tc

净重(g)

尺寸(mm)

BK-BAN022-A0400A

200-240VAC

22.8W

39-57/63/72VDC

0.2-0.4A

0.95

87.5%

10%

60℃

90℃

105

L158*W30*H21

BK-BAN040-A0400A

200-240VAC

40.0W

54-100/114VDC

0.2-0.4A

0.95

92.5%

10%

60℃

90℃

109

L158*W30*H21

BK-BAN060-A0400A

200-240VAC

60.0W

100-150/170/200VDC

0.2-0.4A

0.95

93%

9%

60℃

90℃

156

L195*W30*H21

BK-BAN075-A0400A

200-240VAC

75.2W

100-188/200VDC

0.2-0.4A

0.95

93.5%

10%

60℃

90℃

185

L245*W30*H21

BK-BAN100-A0600A

200-240VAC

99.0W

100-165/188/200VDC

0.3-0.6A

0.95

93.5%

9%

60℃

90℃

225

L285*W30*H21

详细规格

项目

参数

额定电压

200-240VAC/200-240VDC

极限电压

180-264VAC/180-264VDC

短时抗压

380V

保护类型

Class |

输出类型

非SELV(非隔离)

电流精度

5%

启动时间

<0.5s

空载电压

150V/240V

雷击电压

L-N:2KV,L/N-FG:2KV

频闪参数

Pst LM <1,SVM <0.4

工作温度

-20°C-+60°C

防护等级

IP20

寿       命

常规下100,000小时

质       保

5年

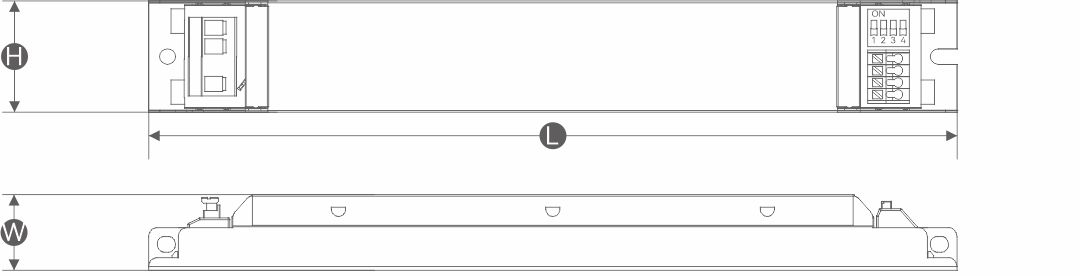

尺寸(单位mm)

接线图

BK-BAN系列 V1.2
