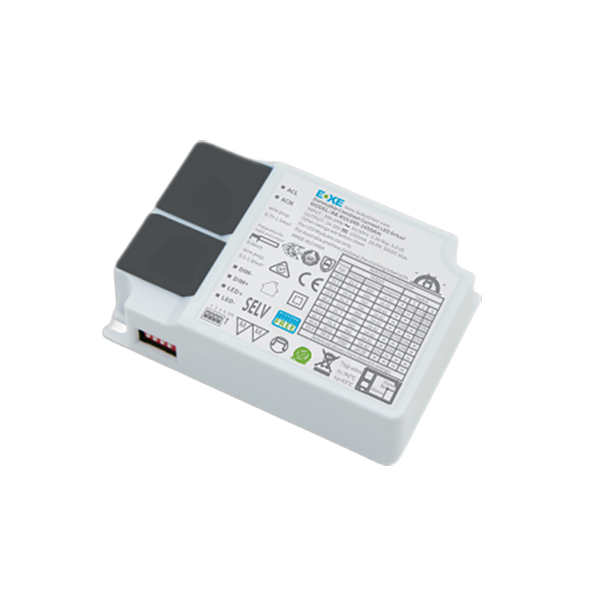

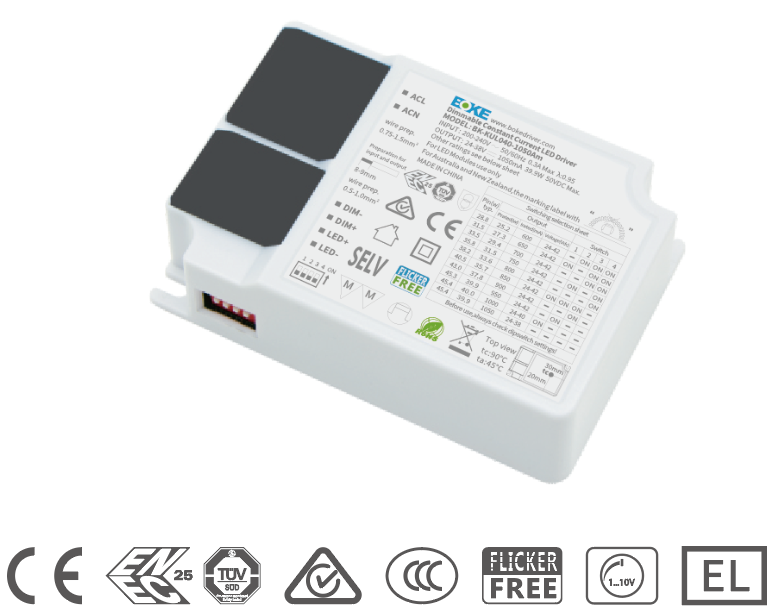

KUL 系列

恒流独立式调光驱动器

特点

● 隔离型1~10V/10V PWM/Rx调光接口

● 通过外置拨码实现10档位电流输出,调节灯具功率更方便

● 双路输入端子设计,支持手拉手免接线盒串联快速布线

● 调光柔和且任意亮度无频闪,符合新ErP能效认证无频闪标准

● 采用HPC专利技术,任意调光等级下,驱动器之间的电流输出相同

● 待机功耗<0.5w,符合新ErP能效认证的待机功率要求

● 高功率因数,高效率,低谐波

● 免螺丝按压式压线端盖设计,方便安装

● 输入和输出分离的压线端盖设计,压线牢固

● 支持0.75-2.5mm²的线缆,接线牢固

● SELV和Class II设计,适用于灯具外使用

● 拥有ENEC-TUV,CE,RCM,CCC,DALI-2等认证

1~10V调光驱动器_KUL 系列

参数

             型号                     输入电压      输出功率     输出电压      输出电流    功率因数   效率      谐波        Ta          Tc        净重                   尺寸

BK-KUL030-0800Am      200-240VAC     30.4W       24-42VDC     0.35-0.80A      0.95      87%    10%        40℃      80℃      140g      L103*W68.5*H31mm

BK-KUL040-1050Am      200-240VAC     40.0W       24-42VDC     0.60-1.05A      0.95      88%    10%        45℃      90℃      140g      L103*W68.5*H31mm

规格

项目                                                          参数

额定电压                                                  200-240VAC / 200-240VDC

极限电压                                                  180-264VAC / 180-264VDC

超压维持                                                  380V(60 min)

防护等级                                                  Class II, SELV

电流精度                                                  5%

调光范围                                                  5-100%

启动时间                                                  <0.5s

待机功率                                                  <0.5W

空载电压                                                  50V

雷击电压                                                   L-N : 2KV

频闪参数                                                   Pst LM <1,SVM <0.4

工作温度                                                  -20℃-+45℃

IP 等级                                                      IP20

寿命                                                          100,000 小时

质保                                                          5 年

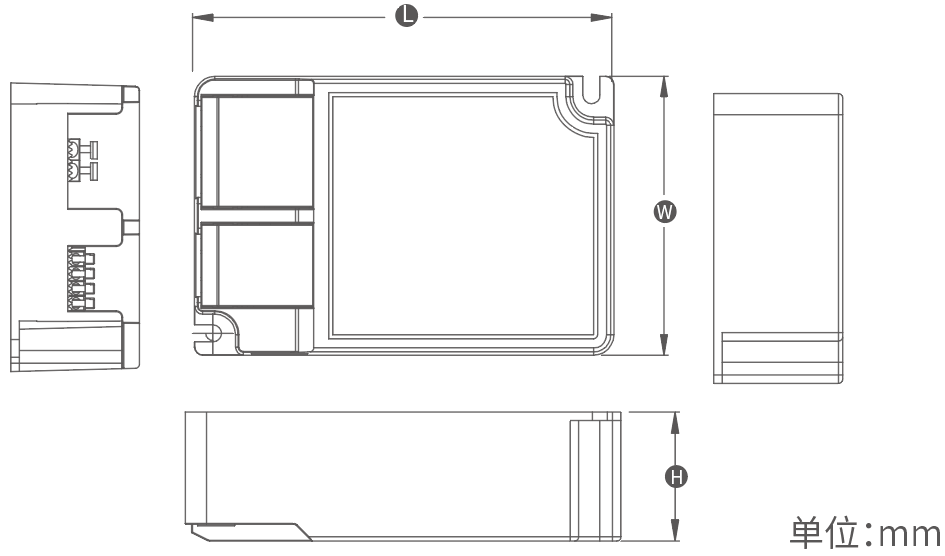

尺寸

Dimmable driver DLL052-1300BD-01

                                                                            单位:mm

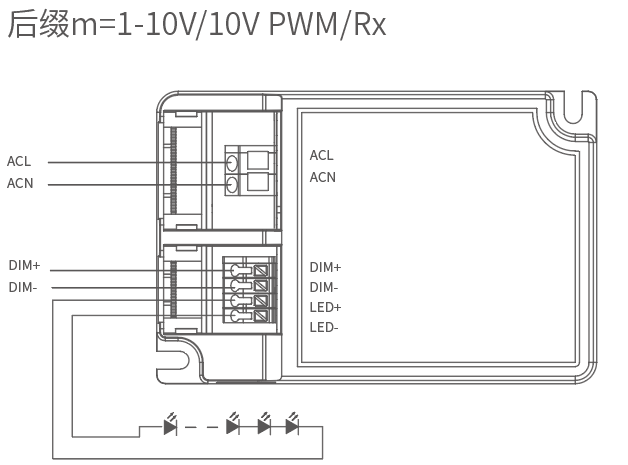

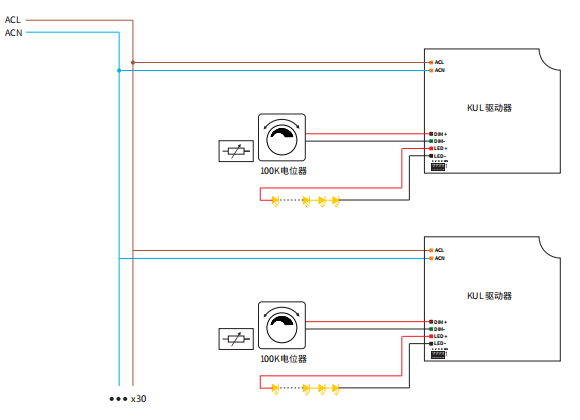

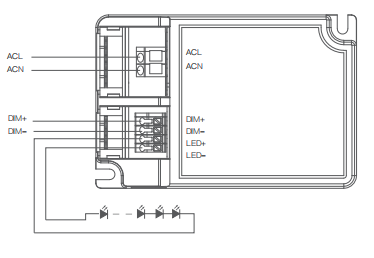

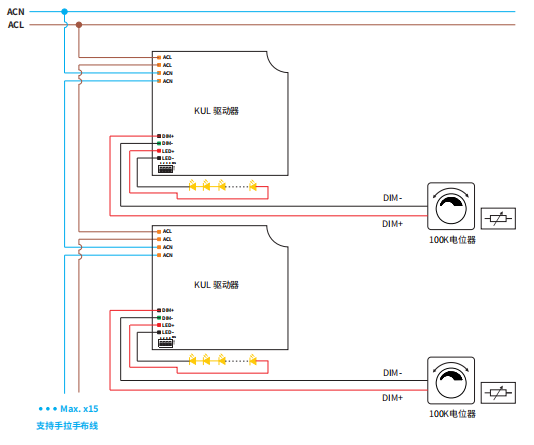

接线图
