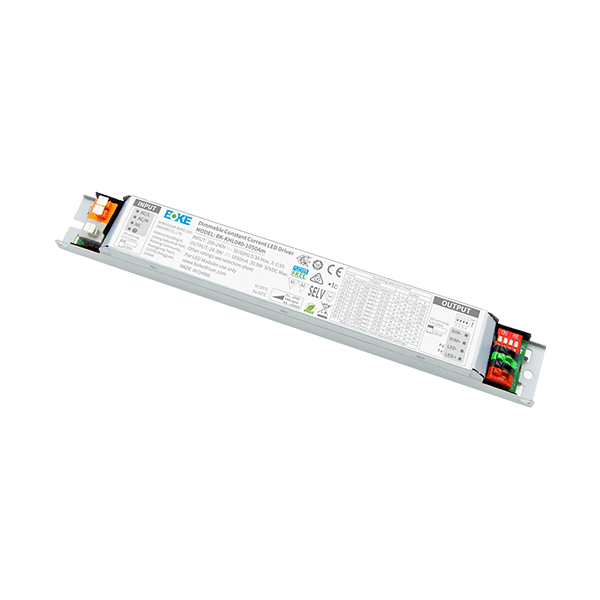

KHL 系列
恒流线性调光驱动器
系列特点
·隔离型1-10V/10V PWM/Rx调光接口
·通过拨码可实现10档位电流输出
·调光柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
·采用HPC专利技术，任意调光等级下，每个灯亮度同步一致
·待机功率＜0.5W,符合ErP能效认证的待机功率要求
·高功率因素，高效率，低谐波
·SELV和Class | 设计，适用内置灯具内使用
·拥有合ENEC-TUV,CE,RCM,CCC,UKCA等认证
·隔离型1-10V/10V PWM/Rx调光接口
·通过拨码可实现10档位电流输出
·调光柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
·采用HPC专利技术，任意调光等级下，每个灯亮度同步一致
·待机功率＜0.5W,符合ErP能效认证的待机功率要求
·高功率因素，高效率，低谐波
·SELV和Class | 设计，适用内置灯具内使用
·拥有合ENEC-TUV,CE,RCM,CCC,UKCA等认证
| 型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 净重(g) | 尺寸(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BK-KHL030-0800Am | 200-240VAC | 30.4W | 24-42VDC | 0.35-0.80A | 0.95 | 88% | 10% | 60°C | 90°C | 170 | L245*W30*H21 |
| BK-KHL040-1050Am | 200-240VAC | 40.0W | 24-42VDC | 0.60-1.05 | 0.95 | 89% | 10% | 60°C | 90°C | 180 | L245*W30*H21 |
| BK-KHL050-1300Am | 200-240VAC | 52.0W | 24-42VDC | 0.85-1.30A | 0.95 | 89% | 10% | 60°C | 90°C | 226 | L285*W30*H21 |
尾缀m=1-10V/10 PWM/Rx
| 项目 | 参数 |
|---|---|
| 额定电压 | 200-240VAC/200-240VDC |
| 极限电压 | 180-264VAC/180-264VDC |
| 超压维持 | 380V(30 min) |
| 防护等级 | Class |,SELV |
| 电流精度 | 5% |
| 调光范围 | 5-100% |
| 启动时间 | <0.5s |
| 待机功率 | N/A |
| 空载电压 | <50V |
| 雷击电压 | L-N:2KV,L/N-FG:2KV |
| 频闪参数压 | Pst LM <1,SVM <0.4 |
| 工作温度 | -20℃-+60℃IP |
| IP 等级 | IP20 |
| 寿命 | 50000 小时 |
| 质保 | 5年 |

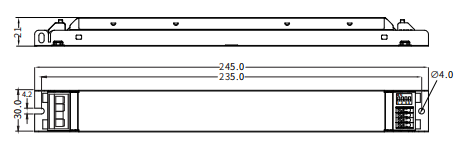

尺寸
单位：mm
接线图
后缀m=1-10V/10V PWM
100K电位器调光应用
规格书-[恒流调光电源]-[BK-KHL030 040 050 尾缀 m (隔离1-10V) V1.1 CN]
