BHL 系列

恒流线性调光驱动器

特点

● 支持 DALI-2 或 1-10V /10V PWM /Rx 调光方式

● 恒流输出且通过拨码开关选择输出电流档位

● 采用HPC技术,在任何调光水平下,灯的亮度同步一致

● 调光平滑且任何调光级别无频闪

● 调光范围1~100%

● 输出电流精度1%

● 开机时间<0.5s,待机功耗<0.5W

● 高功率因素,高效率,低谐波

● 具有智能LED热拔插保护功能

● 拥有ENEC,TUV-CE,RCM,CCC, DALI-2认证

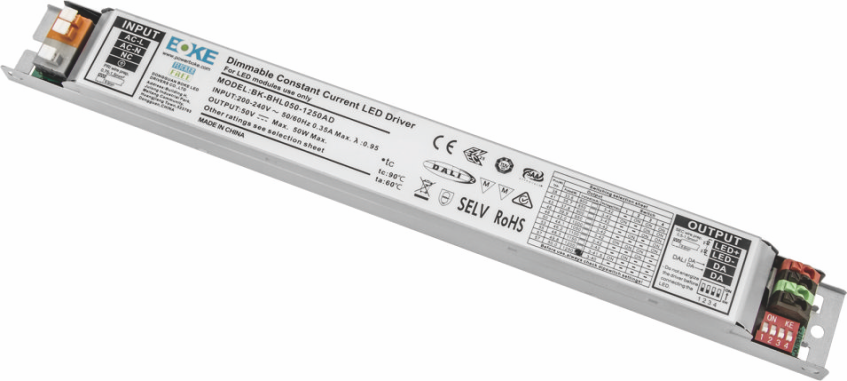

Dimmable driver BHL series(png)

参数

型号                      输入电压      输出功率    输出电压        输出电流     功率因数    效率       谐波         Ta          Tc        净重                   尺寸

BK-BHL030-0750AD      200-240VAC      30.0W      3-42VDC      0.30-0.75A      0.95         87%      <10%      60℃      90℃      168g     L245*W30*H21mm

BK-BHL030-0750AM     200-240VAC      30.0W      3-42VDC      0.30-0.75A      0.95         87%      <10%      60℃      90℃      168g     L245*W30*H21mm

BK-BHL040-1000AD      200-240VAC      40.0W      3-42VDC      0.55-1.00A      0.95         90%      <10%      60℃      90℃      205g     L285*W30*H21mm

BK-BHL040-1000AM     200-240VAC      40.0W      3-42VDC      0.55-1.00A      0.95         90%      <10%      60℃      90℃      205g     L285*W30*H21mm

BK-BHL050-1250AD      200-240VAC      50.0W      3-42VDC      0.80-1.25A      0.95         90%      <10%      60℃      90℃      230g     L285*W30*H21mm

BK-BHL050-1250AM     200-240VAC      50.0W      3-42VDC      0.80-1.25A      0.95         90%      <10%      60℃      90℃      230g     L285*W30*H21mm

BK-BHL060-1650AD      200-240VAC      60.0W      3-42VDC      1.20-1.65A      0.95         90%      <10%      60℃      90℃      305g     L355*W30*H21mm

BK-BHL060-1650AM     200-240VAC      60.0W      3-42VDC      1.20-1.65A      0.95         90%      <10%      60℃      90℃      305g     L355*W30*H21mm

BK-BHL070-2000AD      200-240VAC      70.3W      3-42VDC      1.30-2.00A      0.95         89%      <10%      60℃      90℃      360g     L355*W36*H23mm

BK-BHL070-2000AM     200-240VAC      70.3W      3-42VDC      1.30-2.00A      0.95         90%      <10%      60℃      90℃      360g     L355*W36*H23mm

后缀D = DALI-2, 后缀M = 1-10V /10V PWM /Rx

规格

规格                                                 参数

额定电压                                         200-240VAC / 200-240VDC

极限电压                                         180-264VAC / 180-264VDC

超压维持                                         380V(30 min)

防护等级                                         Class I, SELV

电流精度                                         1%

调光范围                                         1-100%

启动时间                                         <0.5s

待机功率                                         <0.5W

空载电压                                         <50V

雷击电压                                         L-N : 2KV, L/N-FG : 2KV

频闪参数                                         Pst LM <1,SVM <0.4

工作温度                                         -20℃-+60℃

IP 等级                                             IP20

寿命                                                50000 小时

质保                                                5 年

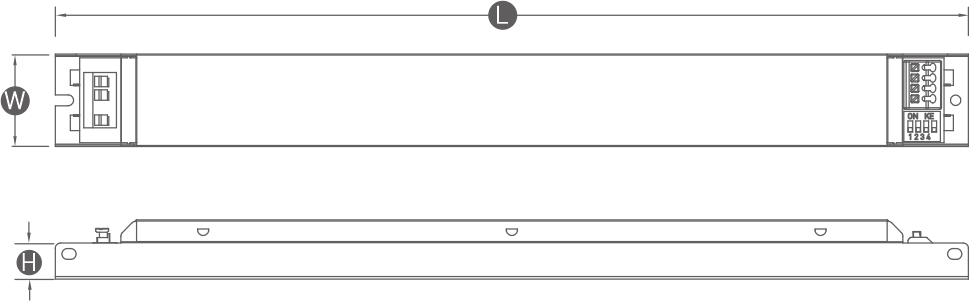

 尺寸

Dimmable driver BHL series(png)

            单位:mm

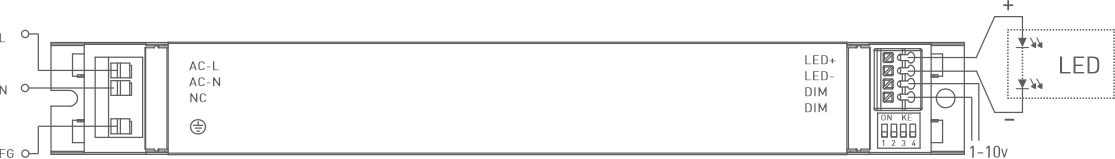

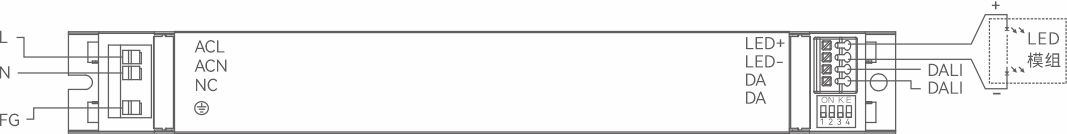

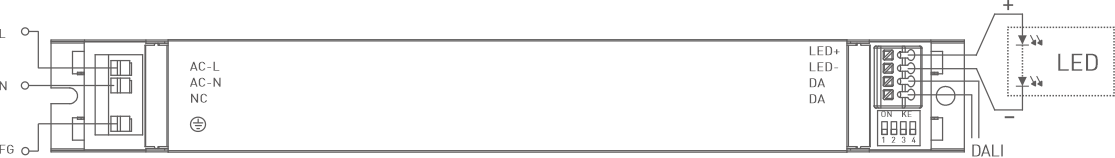

接线图

Dimmable driver BHL series(png)
