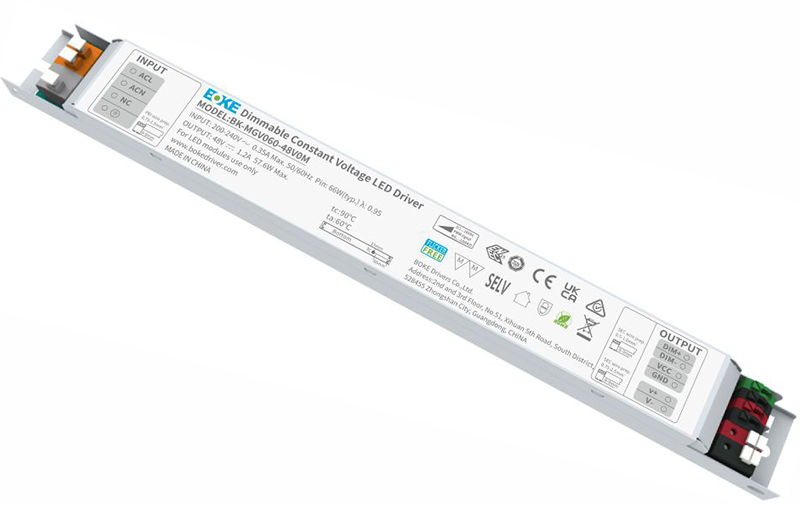

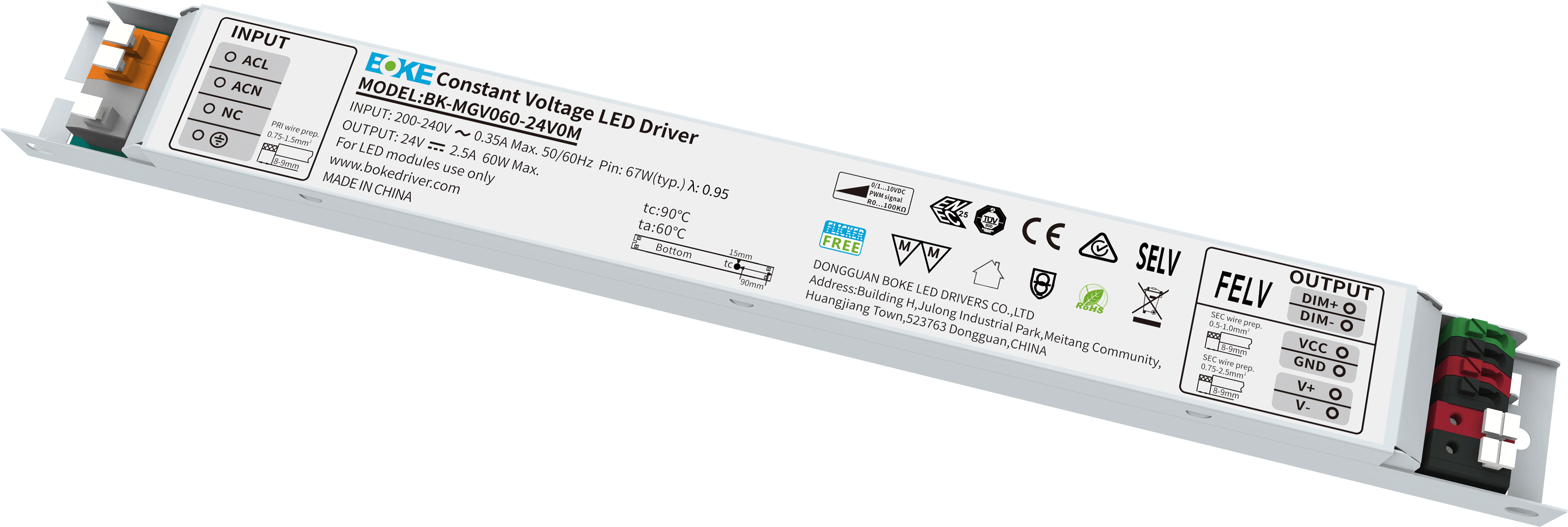

MGV 系列

恒压线性调光驱动器

特点

● 支持1-10V/10V PWM/Rx+12V辅助供电

● 提供12V 100mA供电接口,以给控制模块或传感器供电

● 调光柔和且任意亮度无频闪,符合ErP能效认证无频闪标准

● 任意调光等级下,驱动器之间调光一致

● 调光范围1~100%,支持多台同步调光

● 待机功耗<0.5W,符合ErP能效认证的待机功率要求

● 高功率因数,高效率,低谐波

● SELV和Class I设计,适用于灯具外使用

● 符合ENEC-TUV,CE,RCM,CCC 等认证

参数

          型号                        输入电压       输出功率     输出电压    输出电流   功率因数     效率      谐波         Ta        Tc        净重                       尺寸

BK-MGV060-24V0m      200-240VAC       60W          24VDC         2.5A           0.95         90%     <10%     60℃     90℃     250g         L285*W30*H21mm

BK-MGV060-24V0M      200-240VAC       60W          24VDC         2.5A           0.95         90%     <10%     60℃     90℃     250g         L285*W30*H21mm

BK-MGV100-24V0m      200-240VAC      100W         24VDC         4.2A           0.95         90%     <10%     60℃     90℃     288g         L355*W30*H21mm

BK-MGV100-24V0M      200-240VAC      100W         24VDC         4.2A           0.95         90%     <10%     60℃     90℃     288g         L355*W30*H21mm

BK-MGV150-24V0m      200-240VAC      144W         24VDC         6.0A           0.95         90%     <10%     60℃     90℃     430g         L355*W36*H23mm

BK-MGV150-24V0M      200-240VAC      144W         24VDC         6.0A           0.95         90%     <10%     60℃     90℃     430g         L355*W36*H23mm

尾缀M=1-10V/10V PWM/Rx+12V           尾缀m=1-10V/10V PWM/Rx

规格

项目                                                        参数

额定电压                                                 200-240VAC / 200-240VDC

极限电压                                                 180-264VAC / 180-264VDC

超压维持                                                 380V(30min)

防护等级                                                 Class II, SELV

电压精度                                                 5%

启动时间                                                 <0.6s

待机功率                                                 <0.5W

雷击电压                                                 L-N:2KV,L/N-FG:2KV

频闪参数                                                 Pst LM <1,SVM <0.4

工作温度                                                 -20℃-+60℃

IP  等级                                                   IP 20

寿命                                                        50000 小时

质保                                                        5 年

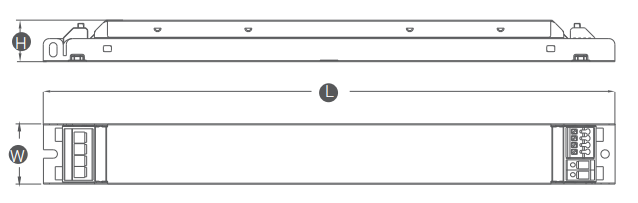

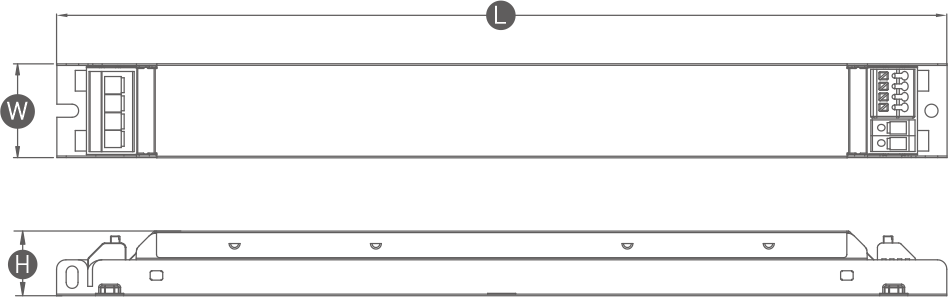

          尺寸

Non-dimmable driver LGV series

                                                                        单位:mm

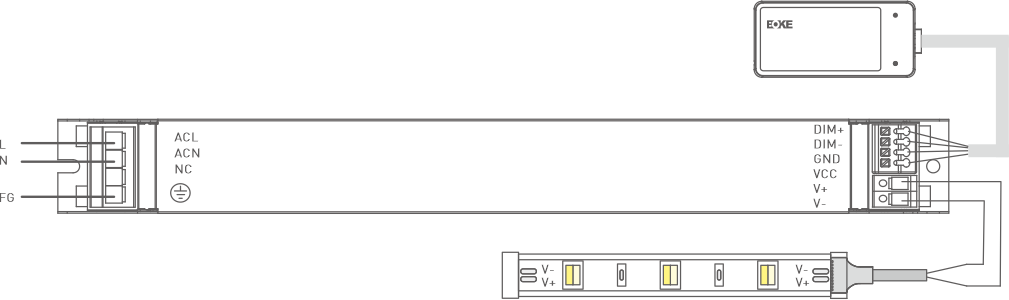

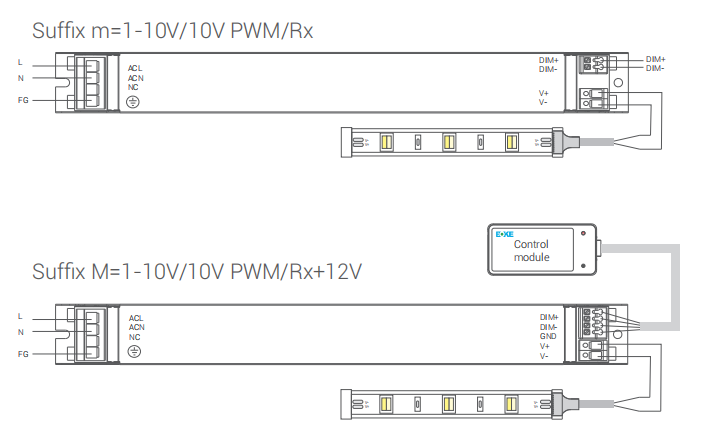

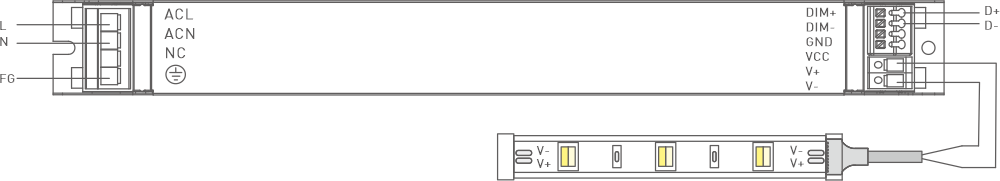

          接线图

Non-dimmable driver LGV series
