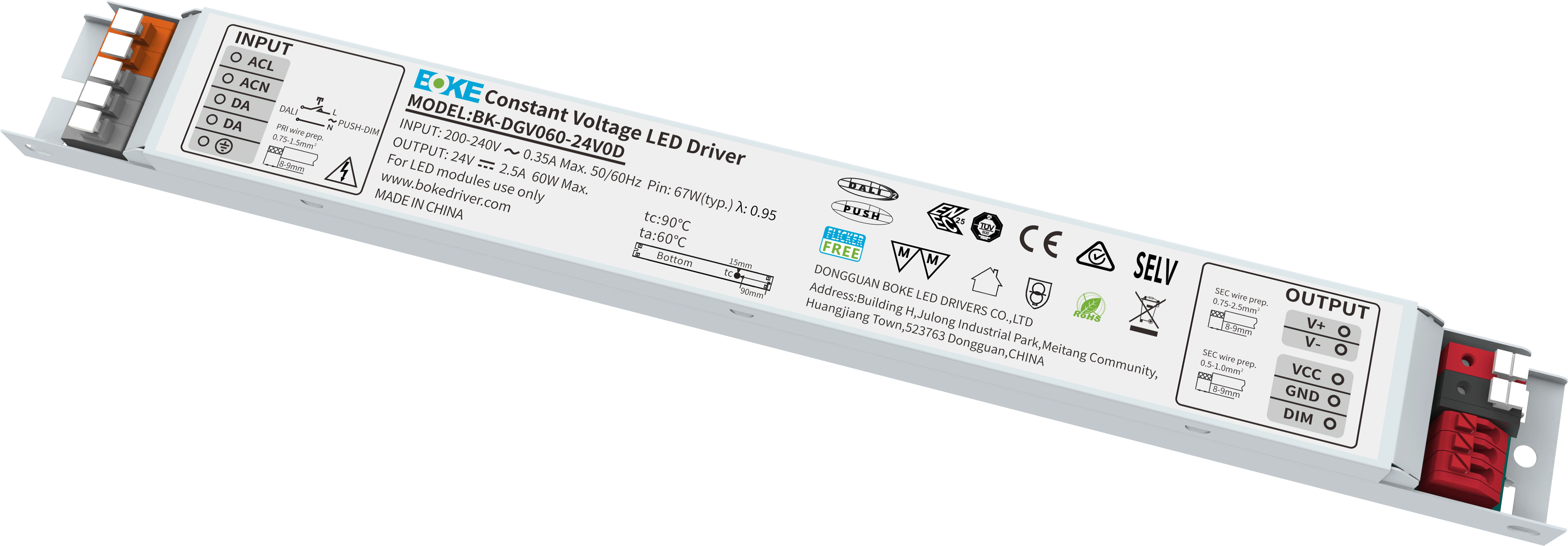

DGV系列
恒压线性调光驱动器(DT6)
系列特点
·支持DALI-2+pushDIM+1-10V/10V PWM/Rx接口调光+12V辅助供电
·持corridorDIM走廊调光，CLO光衰补偿等高级功能
·支持DALI接口功能编程配置
·提供12V 100mA供电接口，以给控制模块或传感器供电
·调光柔和且任意亮度豁免无频闪，符合ErP能效认证无频闪标准
·调光范围1~100%，支持多台同步调光
·待机功耗<0.5W，符合ErP能效认证的待机功率要求
·高功率因素，高效率，低谐波
·SELV和Class I 设计，适用于灯具内使用
·拥有CE,UKCA,ENEC,RCM,CCC,DALI-2等认证
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 净重(g) | 尺寸(mm) |
BK-DGV036-24V0XX | 200-240VAC | 36.0W Max | 24V | 1.5A | 0.95 | 88% | 12% | 60℃ | 90℃ | 168 | L245*W30*H21 |
BK-DGV036-48V0XX | 200-240VAC | 36.0W Max | 48V | 0.75A | 0.95 | 88% | 12% | 60℃ | 90℃ | 168 | L245*W30*H21 |
BK-DGV060-24V0XX | 200-240VAC | 60.0W Max | 24V | 2.5A | 0.95 | 90% | 10% | 60℃ | 90℃ | 248 | L285*W30*H21 |
BK-DGV060-48V0XX | 200-240VAC | 57.6W Max | 48V | 1.2A | 0.95 | 90% | 10% | 60℃ | 90℃ | 248 | L285*W30*H21 |
BK-DGV100-24V0XX | 200-240VAC | 100.0W Max | 24V | 4.2A | 0.95 | 91% | 10% | 60℃ | 90℃ | 307 | L355*W30*H21 |
BK-DGV100-48V0XX | 200-240VAC | 100.0W Max | 48V | 2.09A | 0.95 | 91% | 10% | 60℃ | 90℃ | 307 | L355*W30*H21 |
BK-DGV150-24V0XX | 200-240VAC | 150.0W Max | 24V | 6.25A | 0.95 | 92% | 10% | 60℃ | 90℃ | 415 | L355*W36*H23 |
BK-DGV150-48V0XX | 200-240VAC | 150.0W Max | 48V | 3.12A | 0.95 | 92% | 10% | 60℃ | 90℃ | 415 | L355*W36*H23 |
BK-DGV200-24V0XX | 200-240VAC | 199.2W Max | 24V | 8.3A | 0.95 | 92% | 10% | 60℃ | 95℃ | 548 | L322*W48.5*H30.5 |
BK-DGV200-48V0XX | 200-240VAC | 199.2W Max | 48V | 4.15A | 0.95 | 92% | 10% | 60℃ | 90℃ | 548 | L322*W48.5*H30.5 |
尾缀XX:DP(DALI-2+pushDIM+1-10V/10V PWM/Rx+12V辅助电源+CLO+corridorDIM+DALI PROG)
尾缀XX:D(DALI-2+pushDIM+1-10V/10V PWM/Rx+12V)
详细规格
项目 | 参数 |
额定电压 | 200-240VAC |
极限电压 | 180-264VAC |
短时抗压 | 380V |
保护类型 | Class |,SELV |
输出类型 | SELV |
电压精度 | 5% |
调光范围 | 1-100% |
启动时间 | <0.5s |
雷击电压 | L-N:2KV,L/N-FG:2KV |
频闪参数压 | Pst LM <1,SVM <0.4 |
工作温度 | -20℃-+50℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |

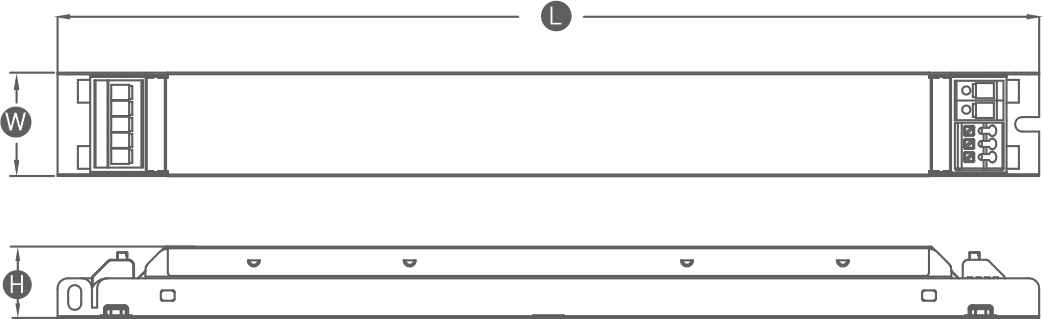

尺寸(单位mm)

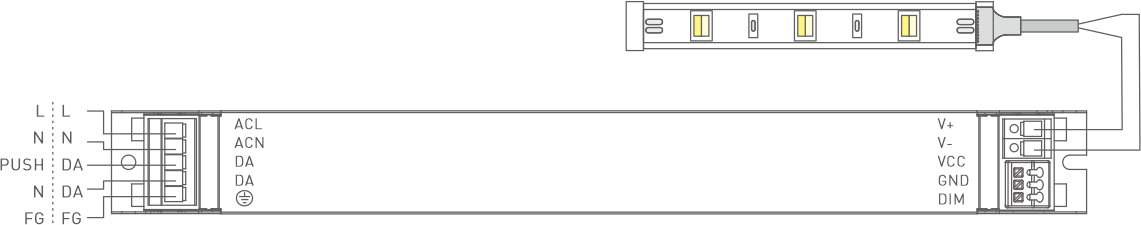

接线图
尾缀D/尾缀DP
