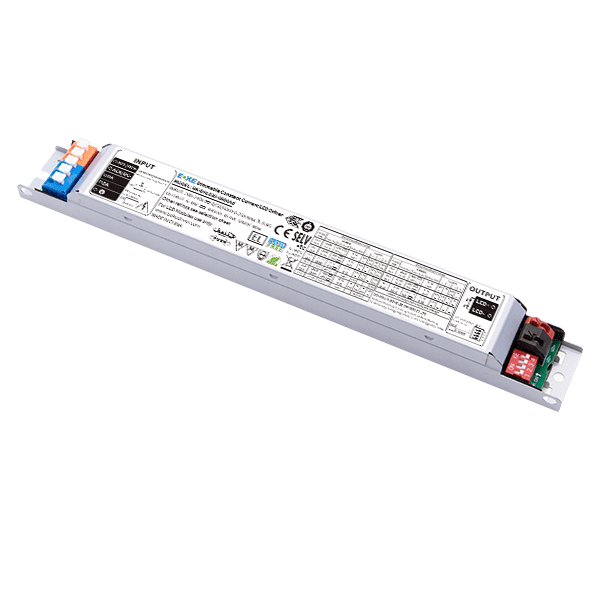

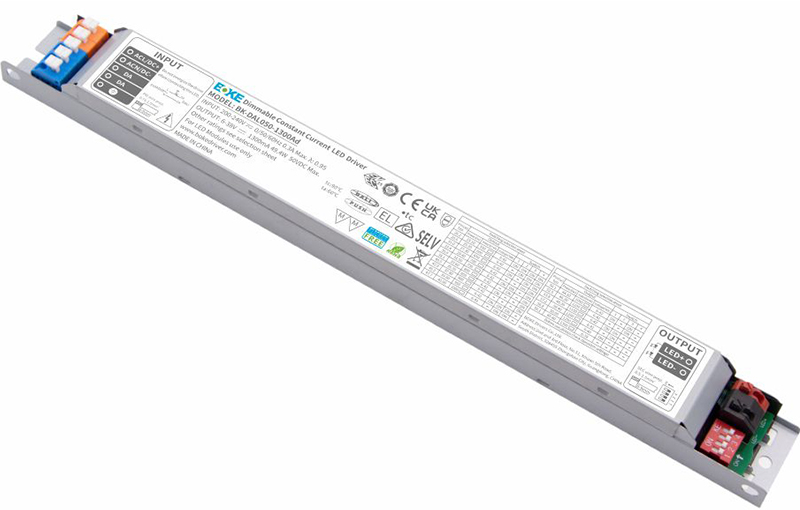

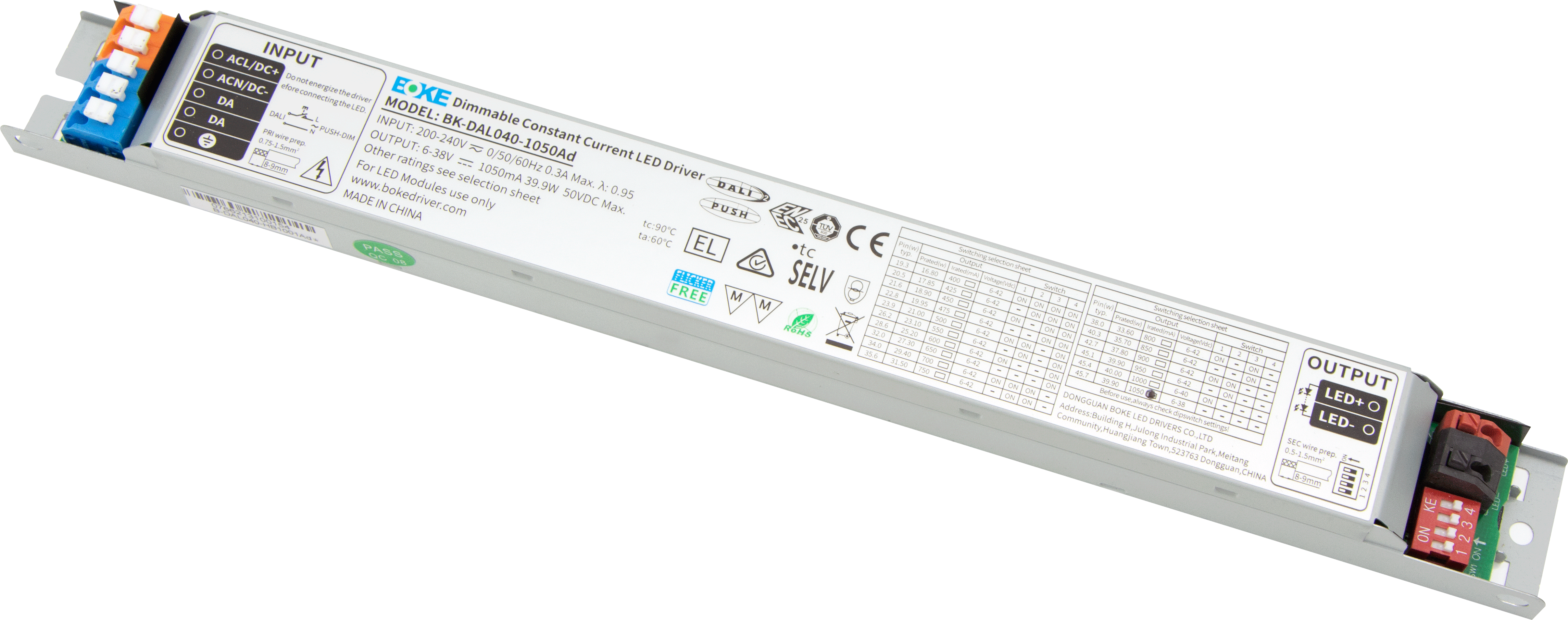

DAL 系列

恒流线性调光驱动器

特点

● 支持DALI-2+PUSH调光接口

● 通过外置拨码实现16档位电流输出

● 调光柔和且任意亮度无频闪,符合新ErP能效认证无频闪标准

● 采用HPC专利技术,任意调光等级下,灯具亮度一致性好

● 待机功耗<0.5w,符合新ErP能效认证的待机功率要求

● 高功率因数,高效率,低谐波

● 智能LED热拔插保护功能

● SELV和Class I设计,适用于灯具室外使用

● 拥有ENEC-TUV,CE,RCM,CCC等认证

1~10V调光驱动器_KUL 系列

参数

             型号                     输入电压      输出功率     输出电压      输出电流    功率因数   效率      谐波        Ta          Tc        净重                   尺寸

BK-DAL030-800Ad        200-240VAC     30.4W       6-42VDC     0.27-0.8A        0.95      88%    10%        60℃      90℃      158g      L245*W30*H21mm

BK-DAL040-1050Ad      200-240VAC     40.0W       6-42VDC     0.40-1.05A      0.95      88%    10%        60℃      90℃      198g      L285*W30*H21mm

BK-DAL050-1300Ad      200-240VAC     49.4W       6-42VDC     0.55-1.30A      0.95      89%    10%        60℃      90℃      218g      L285*W30*H21mm

BK-DAL060-1650Ad      200-240VAC     59.4W       6-42VDC     0.90-1.65A      0.95      90%    10%        60℃      90℃      273g      L355*W30*H21mm

BK-DAL080-2000Ad      200-240VAC     80.0W       6-42VDC     1.25-2.00A      0.95      90%    10%        60℃      90℃      368g      L355*W36*H23mm

规格

项目                                                          参数

额定电压                                                  200-240VAC / 200-240VDC

极限电压                                                  180-264VAC / 180-264VDC

超压维持                                                  380V(60 min)

防护等级                                                  Class I, SELV

电流精度                                                  1%

调光范围                                                  1-100%

启动时间                                                  <0.5s

待机功率                                                  <0.5W

空载电压                                                  50V

雷击电压                                                  L-N:2KV,L-FG/N-FG:2KV

频闪参数                                                  Pst LM <1,SVM <0.4

工作温度                                                  20℃-60℃

IP 等级                                                      IP20

寿命                                                          100,000 小时

质保                                                          5 年

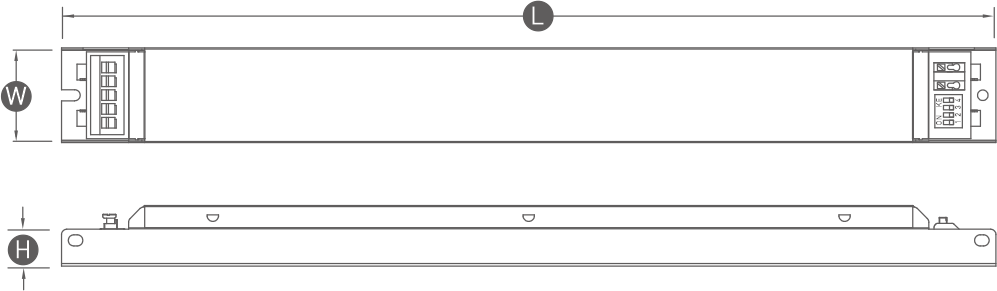

尺寸

Dimmable driver DLL052-1300BD-01

                                           单位:mm

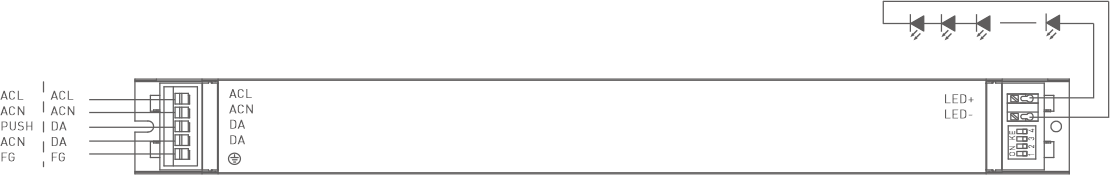

接线图
