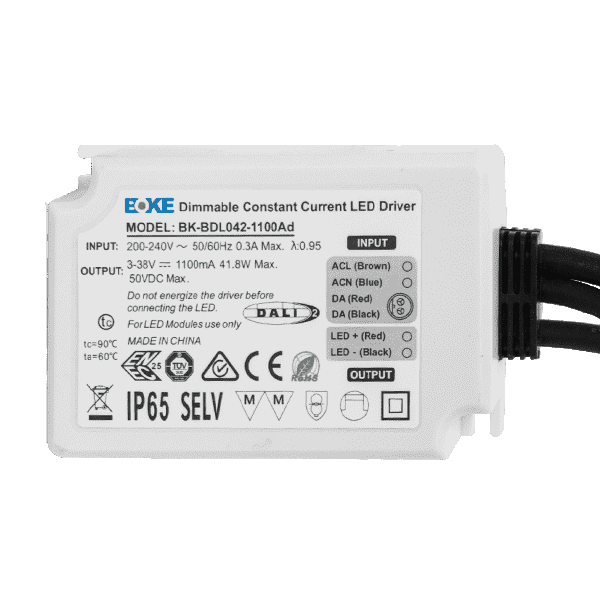

BDL 系列

恒流防水调光驱动器

系列特点
·支持DALI-2+1-10V/10V PWM/Rx隔离调光方式
·采用HPC专利技术,任意调光等级下,每个灯亮度同步一致
·调光平滑且任何调光级别无频闪
·调光范围1~100%,输出电流精度1%
·开机时间<0.5s,待机功耗<0.5W
·高功率因素,高效率,低谐波
·IP65防水设计,适用于室内使用
·具有智能LED热拔插保护功能
·拥有ENEC-TUV,CE,RCM,CCC,DALI-2认证
详细参数
型号 输入电压 输出功率 输出电压 输出电流 功率因数 效率 谐波 Ta Tc 净重(g) 尺寸(mm)
BK-BDL030-0700Ad 200-240VAC 29.4W 3-42VDC 0.25-0.70A 0.95 90% 10% 60°C 90°C 470g L103.5*W68.5*H35
BK-BDL030-0700AM 200-240VAC 29.4W 3-42VDC 0.25-0.70A 0.95 90% 10% 60°C 90°C 470g L103.5*W68.5*H35
BK-BDL042-1000Ad 200-240VAC 42.0W 3-42VDC 0.60-1.00A 0.95 90% 10% 60°C 90°C 470g L103.5*W68.5*H35
BK-BDL042-1000AM 200-240VAC 42.0W 3-42VDC 0.60-1.00A 0.95 90% 10% 60°C 90°C 470g L103.5*W68.5*H35
BK-BDL042-1050Ad 200-240VAC 42.0W 3-40VDC 1.01-1.05A 0.95 90% 10% 60°C 90°C 470g L103.5*W68.5*H35
BK-BDL042-1050AM 200-240VAC 42.0W 3-40VDC 1.01-1.05A 0.95 90% 10% 60°C 90°C 470g L103.5*W68.5*H35
BK-BDL042-1100Ad 200-240VAC 41.8W 3-38VDC 1.06-1.10A 0.95 90% 10% 60°C 90°C 470g L103.5*W68.5*H35
BK-BDL042-1100AM 200-240VAC 41.8W 3-38VDC 1.06-1.10A 0.95 90% 10% 60°C 90°C 470g L103.5*W68.5*H35

后缀d=DALI-2

后缀M=1-10V/10V PWM/Rx

详细规格
项目 参数
额定电压 200-240VAC/200-240VDC
极限电压 180-264VAC/180-264VDC
超压维持 380V(30 min)
防护等级 Class ||,SELV
电流精度 1%
调光范围 1-100%
启动时间 <0.5s
待机功率 <0.5W
空载电压 <50V
雷击电压 L-N:2KV
频闪参数压 Pst LM <1,SVM <0.4
工作温度 -20℃-+60℃IP
IP 等级 IP65
寿命 50000 小时
质保 5年

尺寸

单位:mm

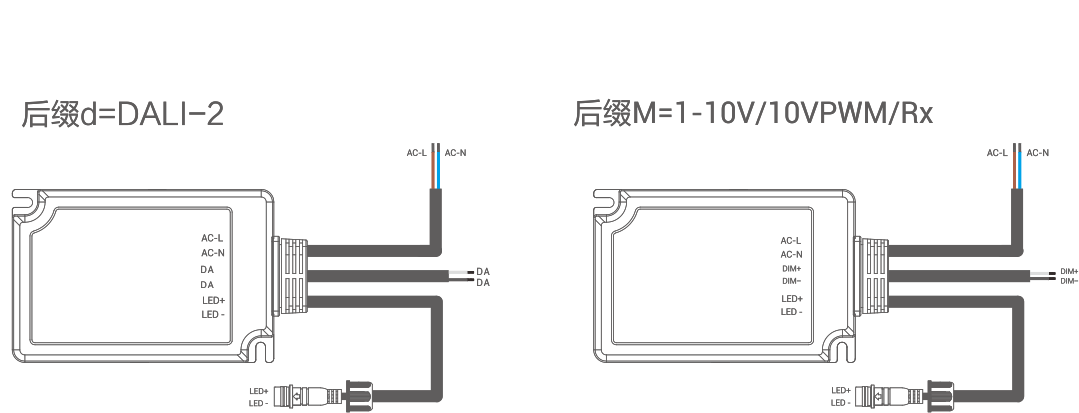

接线图

后缀D= DALI-2

后缀M=1-10V/10V PWM/RX
