DALI-2多功能传感器

zc-pir-da

·AC 220-240V供电
·内置PIR人体感应器, 10米感应距离
·内置环境光传感器
·内置按键输入
·内置继电器开关输出功能
·内置红外遥控按键输入功能并能通过红外遥控器进行功能
·所有功能遵循DALI-2标准设计, 完整支持DALI-2系统
·支持嵌入式, 吸顶式, 管道式, 挂杆式, 壁挂式等安装方式

产品范围

型号                       描述

zc-pir-da               多功能传感器, 感应距离10m

zc-pir-da-2sw-r    多功能传感器, 内置继电器输出开关和两个输入开关

遵循标准

– IEC62386 -208 继电器 (设备类型 7)
– IEC62386 -303 人体传感器
– IEC62386 -304 光传感器
– IEC62386 -302 带值输入设备(IR遥控)
– IEC62386 -301 开关输入设备(开关)

编程功能(红外)

– 人体感应延时设置
– 走廊模式启动和设置
– 恒照度功能(光补偿)启用和设置
– 白天黑夜判定启用和设置



可编程功能 (开关)

– 开关功能(调光器、开/关、上/下、调光器、暖色器、冷色器)
– 开关动作(启用/禁用人体感应器,启用/禁用光传感器)
– 开关有效时间

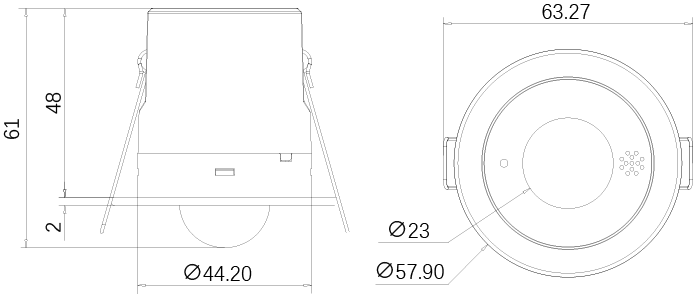

尺寸(单位mm)

规格

供电                                            220 – 240V

供电电流                                     < 0.1 A

消耗DALI 总线电流                     <2 mA

继电器输出                                  160A 最大浪涌电流

(型号尾缀-r)                                 10A 容性负载

                                                     10A 感性负载

                                                     10A 电阻负载

透镜                                              菲涅尔透镜

传感器                                          PIR, IR, lux

IR                                                  38Khz

接线                                              2.5mm²电缆

工作温度                                       0-55℃

材质                                              PC

防护等级                                      IP54 (屋顶装有密封装置)

固定方式                                      嵌入式(开孔80mm)

                                                     壁挂式(需配件)

                                                     吸顶安装(需配件)

                                                     吊杆安装(需配件)

                                                     管道安装安装(需配件)

兼容标准                                      IEC61347-2-11             IEC 62386-208

                                                     IEC 60669-2-1              IEC 62386-301

                                                     CISPR 15                       IEC 62386-302

                                                     EN 55015                      IEC 62386-303

                                                     IEC 62386-304

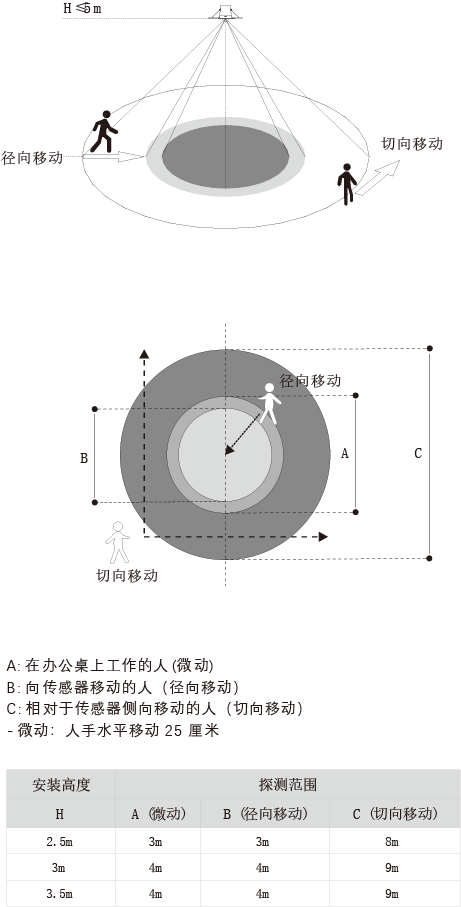

感应区域

安装高度 2-12m 最大范围10m(若安装在2.7米高)

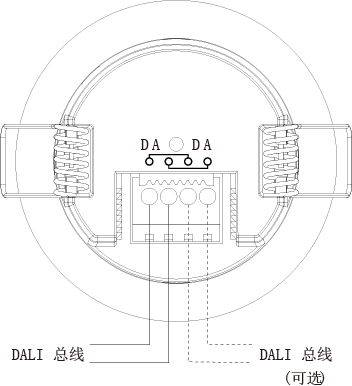

接线图

配件

序号      型号                               描述

1           zc-smart-wall-kit          壁挂式安装套件

2           zc-smart-sm-kit            表面安装套件, 适用于表面式, 挂杆式和                                                     管道式安装

3           zc-rodmount-wht         传感器挂杆式安装套件, 白色

4           n/a                                导管安装, 不用提供, 标准安装盒

                1 壁挂安装                                                  2 表面安装

                3 挂杆安装                                                  4 管道安装

选配遥控器
