DALI-2  智能应用网关

BK-DGES01

· 支持64×DALI输出设备和64×DALI输入设备接入 · 支持64×RS485设备接入 · 1个10/100M网络端口，提供稳定高速的网络通信 · 支持调光/调色温驱动器、1-10V和开关执行器等输出设备接入 · 支持按键面板、DALI感应器、照度传感器等输入设备接入 · 内置DALI总线电源(250mA)，无需额外添加 · 内置实时操作系统、提供强大的任务处理能力 · 内置高精度RTC实时钟，提供高精度日历和定时能力 · 智能连接到智能管理平台，提供丰富的高级功能 · 具备本地逻辑能力，断网本地设备仍然可以稳定工作 · 具备设备自动搜索、设备快速替换等便捷功能 · 支持NTP网络自动校时 · 通过软件许可证可扩展功能 · 占用2个标准DIN35导轨导轨宽度

产品范围

型号                                              描述

BK-DGES01                                  DALI-2 智能应用网关

规格

供电                                          100-240V 0/50/60Hz

DALI接口                                   1×DALI-2

DALI接口消耗电流：                  2 mA

DALI总线电源(内置)：               16V 250mA

以太网接口：                            1 x 10/100 Mbit/s

RS485接口：                            1 x RJ45

线径规格                                   1-4mm²

                                                 镀锡7-8mm

工作温度:                                  -20-45℃

外壳材质                                   PC

电气类型                                   Class II

安装                                          DIN 导轨(35mm)

防护等级                                   IP 20

符合标准                                  IEC61347-2-11
                                                IEC60950-1
                                                EN55015
                                                EN55022
                                                IEC62386



总线电源

内置标准DALI总线电源，可通过APP或长按D-BPS开启或关闭，出厂默认开启

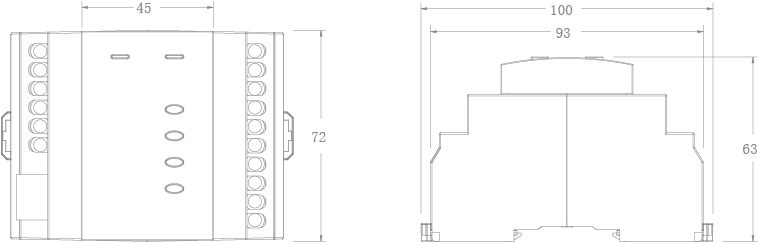

尺寸(单位mm)

接线图
