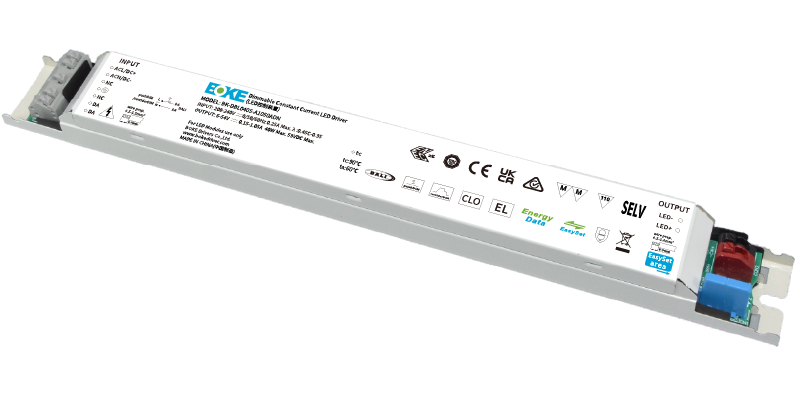

DBL(S)-A 系列
恒流内置式调光驱动器
详细参数
型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 产品尺寸(mm) |
BK-DBL040S-A1050ADP | 200-240VAC/DC | 40W | 6-54VDC | 0.15-1.05A | 0.98 | 90% | 10% | 60℃ | 90℃ | L280*W30*H21 |
BK-DBL040S-A1050ADN | 200-240VAC/DC | 40W | 6-54VDC | 0.15-1.05A | 0.99 | 90% | 10% | 60℃ | 90℃ | L280*W30*H21 |
BK-DBL050S-A1300ADP | 200-240VAC/DC | 50W | 6-54VDC | 0.55-1.3A | 0.98 | 90% | 10% | 60℃ | 90℃ | L280*W30*H21 |
BK-DBL050S-A1300ADN | 200-240VAC/DC | 50W | 6-54VDC | 0.2-1.3A | 0.98 | 90% | 10% | 60℃ | 90℃ | L280*W30*H21 |
BK-DBL060S-A1650ADP | 200-240VAC/DC | 62.7W | 6-54VDC | 0.9-1.65A | 0.98 | 91% | 10% | 60℃ | 90℃ | L360*W30*H21 |
BK-DBL060S-A1650ADN | 200-240VAC/DC | 62.7W | 6-54VDC | 0.25-1.65A | 0.98 | 91% | 10% | 60℃ | 90℃ | L360*W30*H21 |
BK-DBL080S-A2000ADP | 200-240VAC/DC | 80W | 6-54VDC | 1.25-2A | 0.98 | 91% | 10% | 60℃ | 90℃ | L360*W30*H21 |
BK-DBL080S-A2000ADN | 200-240VAC/DC | 80W | 6-54VDC | 0.3-2A | 0.98 | 91% | 10% | 60℃ | 90℃ | L360*W30*H21 |
尾缀DP ：DALI-2 + pushDIM+EnergyData+EL+CLO+corridorDIM+DALI接口编程
尾缀DN ： DALI-2 + pushDIM+EnergyData+EL +CLO+corridorDIM+DALI接口编程+NFC编程
详细规格
额定电压 | 200-240VAC 200-240VDC |
极限电压 | 180-264VAC 180-264VDC |
短时抗压 | 380V |
保护类型 | Class | |
输出类型 | SELV |
电流精度 | ±2% |
调光范围 | 0.1%-100% |
启动时间 | <0.75s(AC开灯),<0.75s(DC开灯),<0.5s(AC/DC切换),<0.5s(关灯) |
待机功率 | <0.5W |
空载电压 | N/A |
雷击电压 | L-N:2KV,L-FG/N-FG:4KV |
频闪参数 | 闪烁百分⽐(IEEE 1789)= 0.194%(100Hz), 闪烁指数(IEEE 1789)= 0.001(100Hz), Pst LM = 0.000, SVM = 0.005 |
工作温度 | -25-60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000小时 |
质 保 | 5年 |

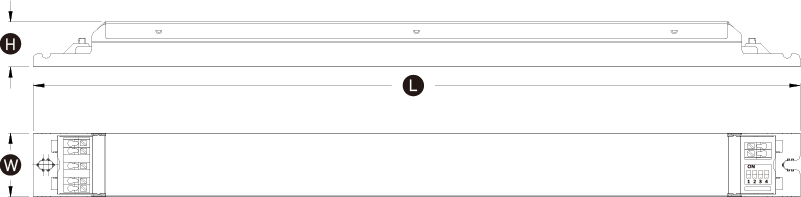

尺寸(单位mm)

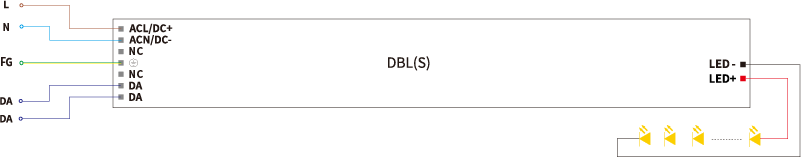

接线图
