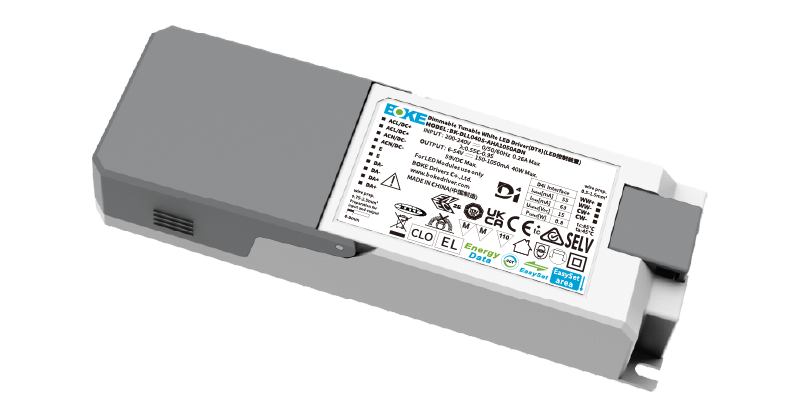

DLL(S)-AHA 系列
恒流独立式调光调⾊温驱动器
特点
· 支持DALI-2 DT8+D4i调光控制功能
· 通过拨码可实现多档位电流输出
· 支持EnergyData功能，支持能源报告读取(DALI Part 252)
· 支持灯具数据查询功能(DALI Part 251)，支持诊断与维护数据读取(DALI Part 253)
· 支持EL应急，CLO光衰补偿等高级功能
· 通过DALI接口可以实现驱动器的电流编程配置
· 通过D4i接口快速安装传感器和无线控制模块
· 双路输入端子设计，支持手拉手免接线盒串联快速布线
· 调光和调色温过程柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
· 采用HPC专利技术，任意调光等级下，灯具之间亮度一致
· 高功率因数，高效率，低谐波
· 免螺丝按压式线缆紧压端盖设计，支持更粗的线缆，也更方便安装
· 输入和输出分离的线缆紧压端盖设计，压线更牢靠
· 可选智能LED热拔插保护功能
· SELV和Class II设计，适用于灯具外使用
· 5.5年保固
详细参数
型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 产品尺寸(mm) |
BK-DDL042S-AHA1050ADP | 200-240VAC/DC | 42W | 6-54VDC | 0.3-1.05A | 0.97 | 90.5% | 9% | 45℃ | 85℃ | L172*W57.5*H30 |
BK-DDL042S-AHA1100ADP | 200-240VAC/DC | 42W | 6-54VDC | 0.35-1.1A | 0.97 | 90.5% | 9% | 45℃ | 85℃ | L172*W57.5*H30 |
BK-DDL042S-AHA1100ADN | 200-240VAC/DC | 42W | 6-54VDC | 0.1-1.1A | 0.97 | 90.5% | 9% | 45℃ | 85℃ | L172*W57.5*H30 |
尾缀DP: DALI-2 DT8+D4i+EnergyData+EL+CLO+DALI接⼝编程
尾缀DN: DALI-2 DT8+D4i+EnergyData+EL+CLO+DALI接⼝编程+NFC接⼝编程
详细规格
项目 | 参数 |
额定电压 | 200-240VAC/200-240VDC |
极限电压 | 180-264VAC/180-264VDC |
短时抗压 | <380 V AC |
保护类型 | Class || |
输出类型 | SELV |
电流精度 | ±2% |
启动时间 | <0.75s |
空载电压 | 59VDC |
雷击电压 | L-N:2KV |
频闪参数 | Pst LM <1,SVM <0.4 |
工作温度 | -20℃-45℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5.5年 |

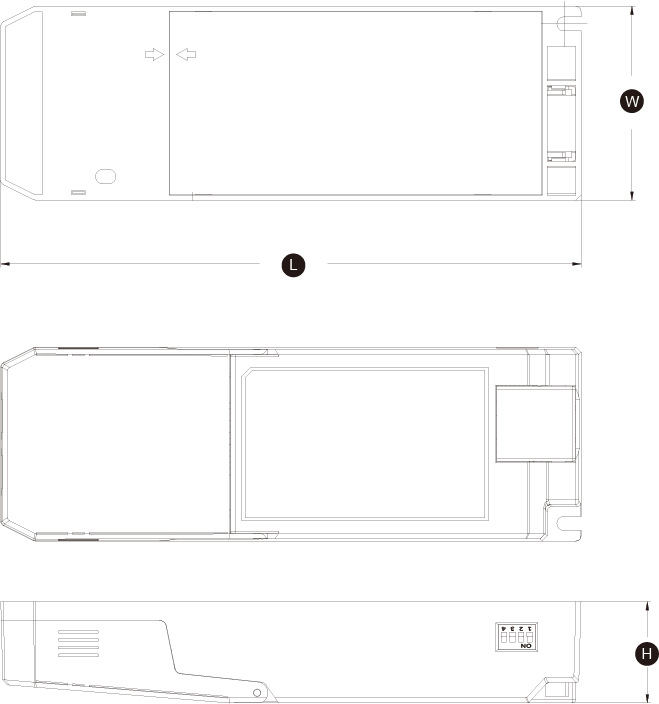

尺寸(单位mm)

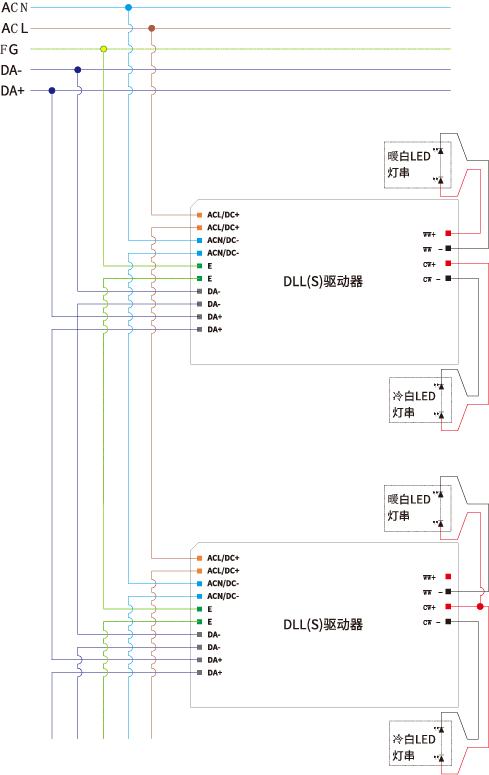

接线图
