WTL(S) 系列
Ac⼀体导轨调光驱动器
特点
·集成Casambi⽆线模块，适⽤于Casambi⽆线⽣态系统
·⽀持Casambi⽆线远距离(LR)模式⽹络
·⽀持EL应急，CLO恒定照度输出等⾼级功能
·通过NFC可以实现驱动器的电流和更多功能配置
·⽀持快速构建最⾼250个设备的Casambi⽹络
·分布式⽆线组⽹，⼯作稳定
·⽀持CasambiAPP对固件进⾏⽆线更新
·兼容主流品牌和型号的导轨槽

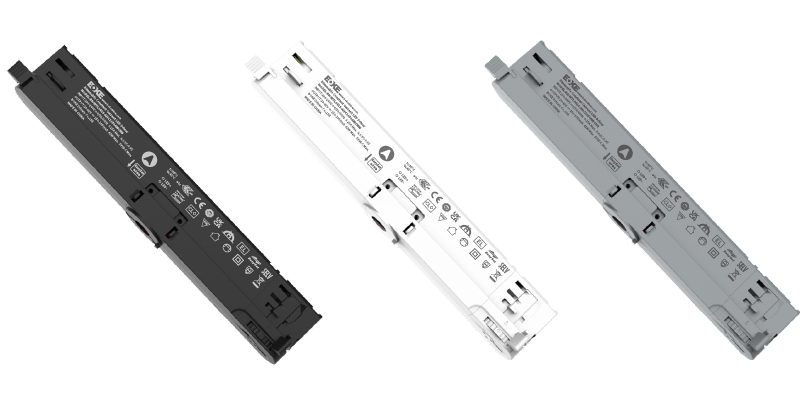

·外壳可选⿊⾊、⽩⾊或灰⾊
·可选M10*8灯具固定配件
·调光柔和且任意亮度⽆频闪，符合ErP能效认证⽆频闪标准
·采⽤HPC专利技术，任意调光等级下，灯具之间亮度⼀致
·⾼功率因数，低谐波
·智能 LED 热拔插保护功能
·SELV和Class II 设计，适⽤于AC⼀体导轨灯具
·符合Zhaga book 24/25标准
·符合CE,ENEC,UKCA,EL等认证
·IP20 防护等级, 室内使用
·常规使⽤下寿命可达100,000⼩时
·5年保固
详细参数
型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 产品尺寸(mm) |
BK-WTL042S-AHC1050AWCPB BK-WTL042S-AHC1050AWCPW BK-WTL042S-AHC1050AWCPG | 200-240VAC/DC | 42W | 10-42VDC | 0.3-1.05A | 0.98 | 90.5% | 10% | 45℃ | 85℃ | L235*W42*H31 |
BK-WTL042S-AHC1050AWCNB BK-WTL042S-AHC1050AWCNW BK-WTL042S-AHC1050AWCNG | 200-240VAC/DC | 42W | 10-42VDC | 0.15-1.05A | 0.98 | 90.5% | 10% | 45℃ | 85℃ | L235*W42*H31 |
尾缀WCPB WCPW WCPG：Casambi ⽆线
尾缀WCNB WCNW WCNG：Casambi ⽆线+EL+CLO+NFC编程
详细规格
额定电压 | 200-240VAC |
极限电压 | 180-264VAC |
短时抗压 | 380V |
保护类型 | Class II |
输出类型 | SELV |
电流精度 | ±5% |
调光范围 | 0.1%-100% |
启动时间 | <0.75s(AC开灯),<0.75s(DC开灯),<0.5s(AC/DC切换),<0.5s(关灯)) |
待机功率 | <0.5W |
空载电压 | N/A |
雷击电压 | L-N:2KV(性能等级:B) |
频闪参数 | 闪烁百分⽐(IEEE 1789)= 0.152%(100Hz), 闪烁指数(IEEE 1789)= 0.001(100Hz), Pst LM = 0.000, SVM = 0.003 |
工作温度 | -20-45℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000小时 |
质 保 | 5年 |

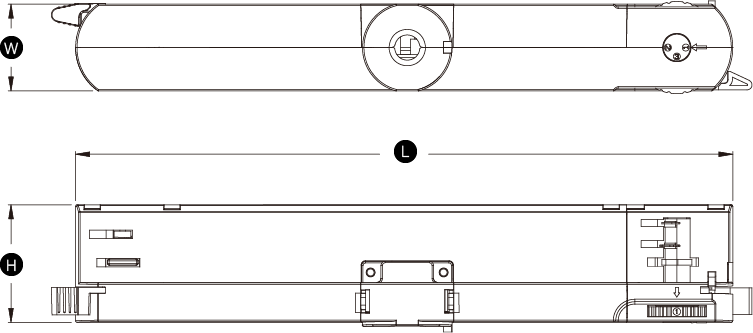

尺寸(单位mm)
接线图
