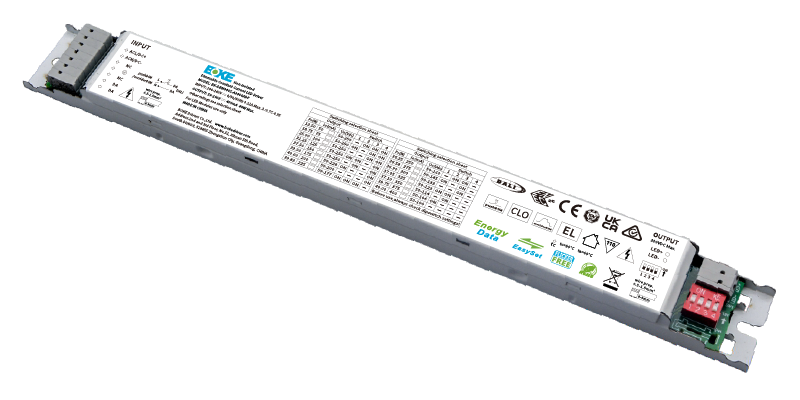

DBN(S)-A 系列
非隔离恒流线性调光驱动器
特点
·输入和输出非隔离
·⽀持DALI-2+pushDIM调光功能
·16mm超薄
·⽀持EnergyData功能，⽀持能源报告读取(DALI Part252)
·⽀持灯具数据查询功能(DALI Part251)，⽀持诊断与维护数据读取(DALI Part253)
·⽀持corridorDIM⾛廊调光，EL应急，CLO光衰补偿等⾼级功能
·通过DALI接⼝可以实现驱动器的电流编程配置
·通过拨码可实现多档位电流输出
·调光柔和且任意亮度⽆频闪，符合ErP能效认证⽆频闪标准
·采⽤HPC专利技术，任意调光等级下，灯具之间的亮度⼀致
·待机功耗<0.5W，符合ErP能效认证的待机功率要求
·⾼功率因数，⾼效率，低谐波
·适⽤于Ⅰ类灯具内置使用
·符合Zhaga book 13标准
·符合CE,ENEC,UKCA,RCM,EL,DALI-2等认证
·IP20 防护等级, 室内使用
·常规使用下寿命可达100,000⼩时
·5年保固
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 尺寸(mm) |
BK-DBN040S-A0400ADP | 200-240VAC/DC | 40W | 50-250VDC | 0.05-0.4A | 0.98 | 92% | 7.5% | 60℃ | 90℃ | L280*W30*H16 |
BK-DBN080S-A0700ADP | 200-240VAC/DC | 80.5W | 50-250VDC | 0.1-0.7A | 0.95 | 93% | 7.5% | 60℃ | 90℃ | L360*W30*H16 |
尾缀DP：DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM+DALI接口编程
详细规格
项目 | 参数 |
额定电压 | 200-240VAC 200-240VDC |
极限电压 | 180-264VAC 180-264VDC |
短时抗压 | <380 VAC |
保护类型 | Class I |
输出类型 | SELV |
电流精度 | ±5% |
调光范围 | 1%-100% |
启动时间 | <0.7s(AC开灯),<0.7s(DC开灯),<0.5s(AC/DC切换),<0.5s(关灯) |
空载电压 | N/A |
雷击电压 | L-N:2KV,L-FG/N-FG:2KV DALI-DALI:1KV |
频闪参数 | 闪烁百分⽐(IEEE 1789)= 0.831%(100Hz), 闪烁指数(IEEE 1789)= 0.001(100Hz), Pst LM = 0.041, SVM = 0.002 |
工作温度 | -25-60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |

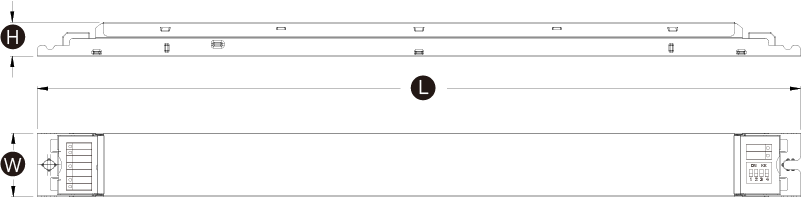

尺寸(单位mm)
接线图
尾缀S：集成拨码
尾缀R：外接拨码
