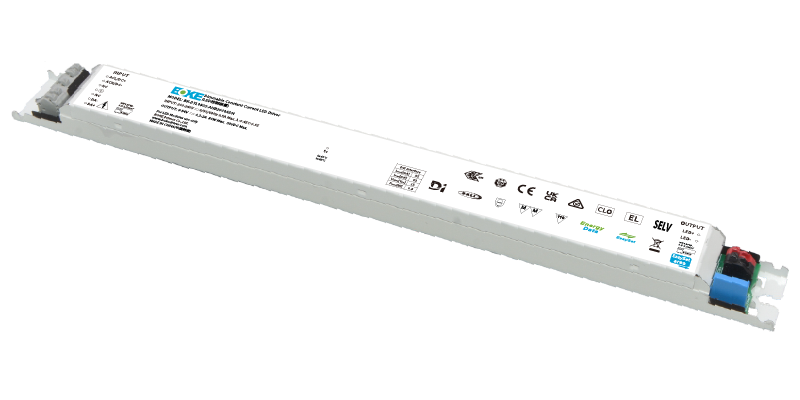

DYL(S) 系列
恒流内置式调光驱动器
特点
· 支持DALI-2 DT6+D4i调光控制功能
· 支持EnergyData功能，支持能源报告读取(DALI Part252)
· 支持灯具数据查询功能(DALI Part251)，支持诊断与维护数据读取(DALI Part253)
· 支持EL应急，CLO光衰补偿等高级功能
· 通过DALI接口和NFC可以实现驱动器的电流和相关参数编程配置
· 通过D4i接口快速安装传感器和无线控制模块
· 支持单个内盒批量编程
· 调光过程柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
· 采用HPC专利技术，任意调光等级下，驱动器之间的电流输出相同
· 高功率因数，高效率，低谐波
· 智能LED热拔插保护功能
· SELV和Class I设计，适用于灯具内使用
· 符合Zhaga book 13/24/25标准
· 符合CE, ENEC, RCM, UKCA, DALI-2, D4i, CCC, EL 等认证
· IP20 防护等级,室内使用
· 常规使用下寿命可达100,000小时
· 5年保固
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 尺寸(mm) |
BK-DYL040S-AHB1050ADN | 200-240VAC/DC | 40W | 6-54VDC | 0.15-1.05A | 0.98 | 90% | 10% | 60℃ | 85℃ | L280*W30*H21mm |
BK-DYL080S-AHB2000ADN | 200-240VAC/DC | 80W | 6-54VDC | 0.3-2A | 0.98 | 91% | 10% | 60℃ | 85℃ | L360*W30*H21mm |
尾缀DN：DALI-2 DT6+D4i+EnergyData+EL+CLO+DALI接⼝编程+NFC编程
详细规格
项目 | 参数 |
额定电压 | 200-240VAC 200-240VDC |
极限电压 | 180-264VAC 180-264VDC |
短时抗压 | <380 VAC |
保护类型 | Class I |
输出类型 | SELV |
电流精度 | ±2% |
调光范围 | 0.1%-100% |
启动时间 | <0.7s(AC开灯),<0.7s(DC开灯),<1s(AC/DC切换),<0.5s(关灯) |
空载电压 | N/A |
雷击电压 | L-N:2KV,L-FG/N-FG:4KV |
频闪参数 | 闪烁百分⽐(IEEE 1789)= 0.129%(100Hz), 闪烁指数(IEEE 1789)= 0.001(100Hz), Pst LM = 0.001, SVM = 0.002, |
工作温度 | -20-60℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |
尺寸(单位mm)

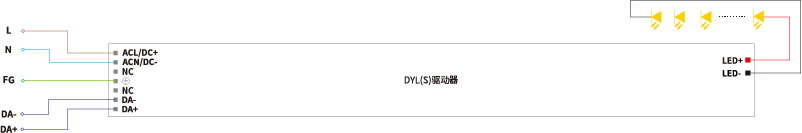

接线图
