DLL 系列

恒流独立式调光驱动器

特点

● 支持DALI-2+PUSH+1-10V /10V PWM /Rx 调光方式

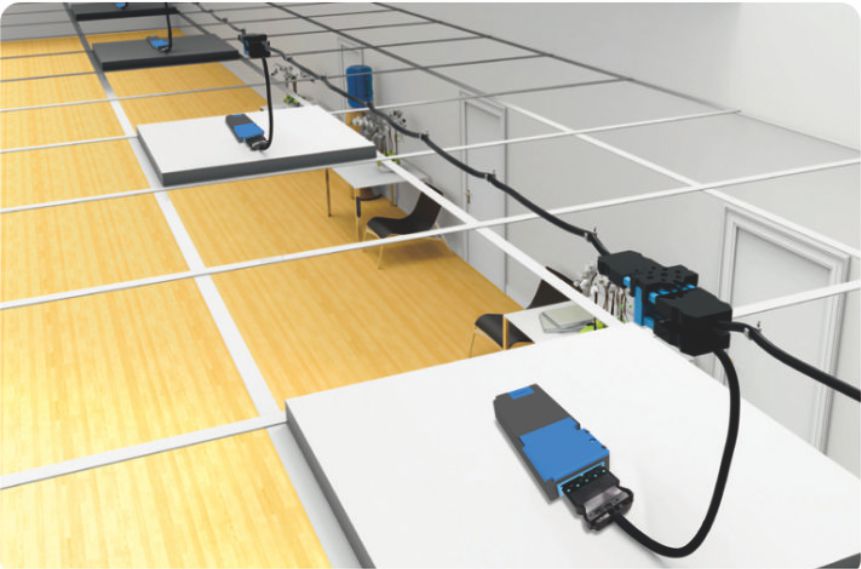

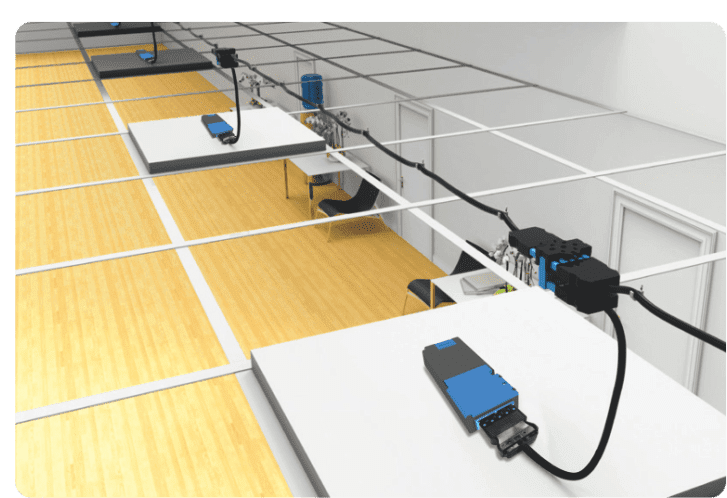

● 冗余输入和调光接口设计,支持手牵手布线安装

● 可选按压式或快速连接端子式压线盒

● 快速连接端子式压线盒支WAGO(Winsta) 或Wieland(gesis)端子

● 按压式压线盒支持1.5mm² x 5 or 2.5mm² x 3 的多芯线材

● 通过拨码可实现16档电流输出

● 独创HPC技术,驱动间调光一致性好

● 任意亮度无频闪

● 调光范围1~100%, 输出电流精度 1%

● 热拔插和负载过功率

● 符合 ENEC, TUV-CE, RCM, DALI-2 认证

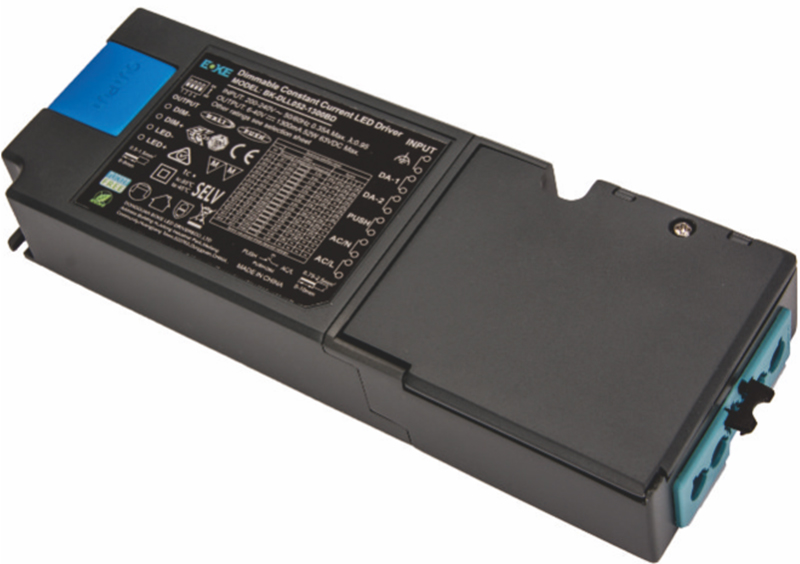

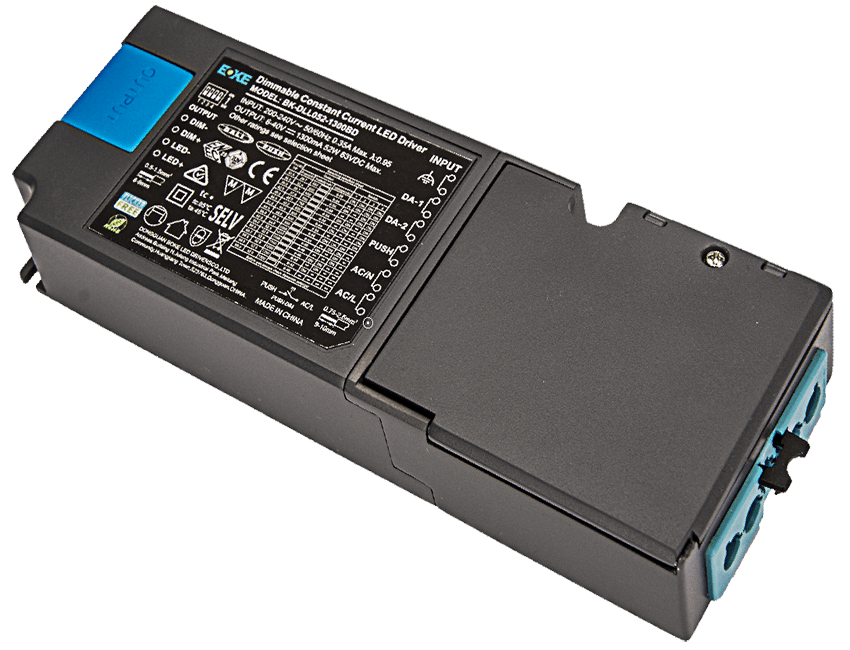

Dimmable driver DLL052-1300BD-04

参数

             型号                     输入电压       输出功率     输出电压       输出电流    功率因数    效率       谐波         Ta           Tc        净重                   尺寸

BK-DLL052-1300BD      200-240VAC      54.0W       6-54VDC     0.55-1.30A      0.95        89%      <10%      45℃       85℃      285g      L198*W75*H30mm

BK-DLL052-1300BP      200-240VAC       54.0W       6-54VDC     0.55-1.30A     0.95         89%      <10%      45℃       85℃      285g      L198*W75*H30mm

后缀D = DALI-2 + PUSH+ 1-10V /10V PWM /Rx, 后缀P=1-10V /10V PWM /Rx

规格

项目                                                       参数

额定电压                                                200-240VAC / 200-240VDC

极限电压                                                180-264VAC / 180-264VDC

超压维持                                                380V(30 min)

防护等级                                                Class II, SELV

电流精度                                                1%

调光范围                                                1-100%

启动时间                                               <0.5s

待机功率                                               <0.5W

空载电压                                               <63V

雷击电压                                                L-N : 2KV, L/N-FG : 2KV

频闪参数                                                Pst LM <1,SVM <0.4

工作温度                                                -20℃-+45℃

IP 等级                                                   IP20

寿命                                                       50000 小时

质保                                                       5 年

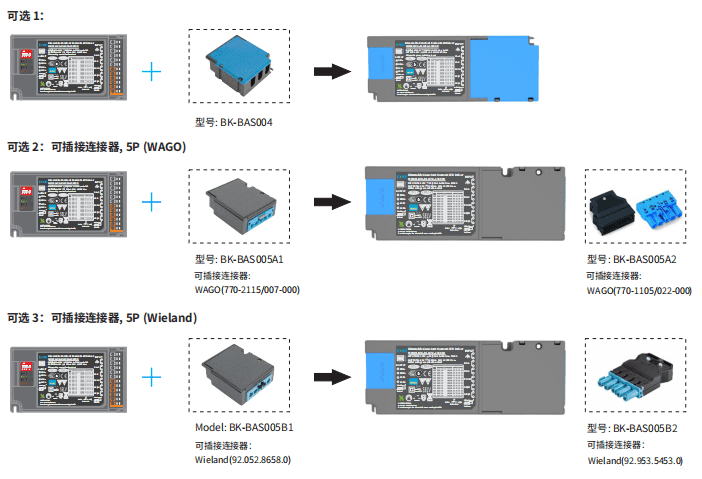

可选压线盒

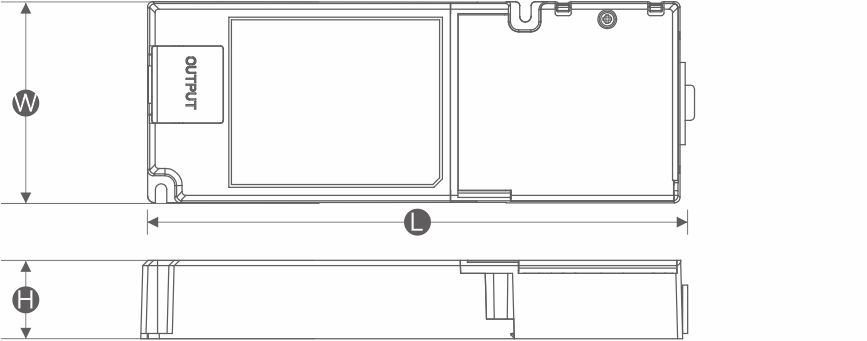

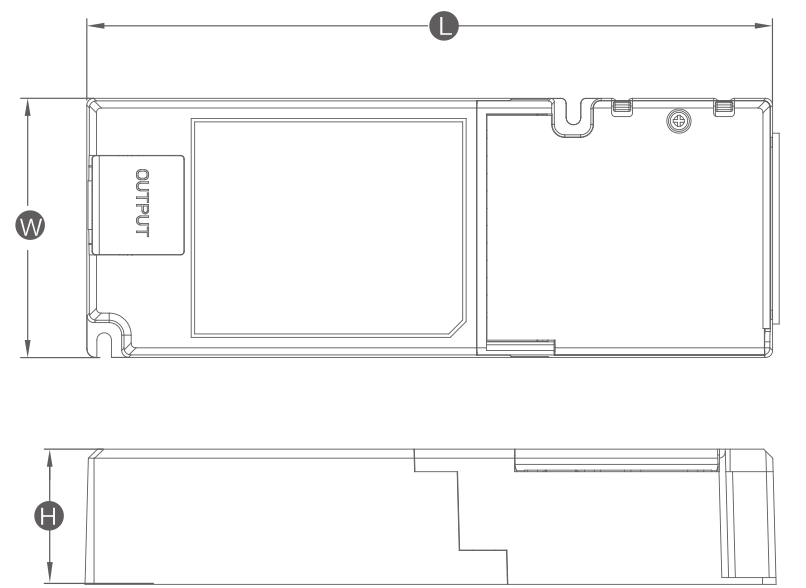

 尺寸

Dimmable driver DLL052-1300BD-01

单位:mm

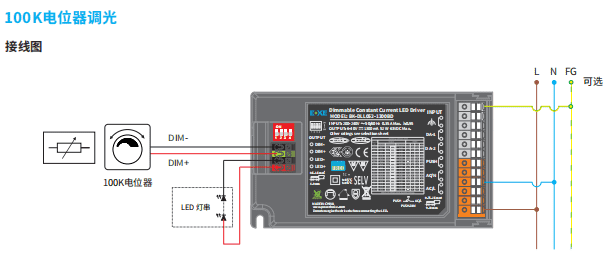

 接线图

Dimmable driver DLL052-1300BD-01
Dimmable driver DLL052-1300BD-01

下载产品规格书PDF

BK-DLL052 Suffix D(DALI-2+PUSH+1-10V) V1.0 CN
