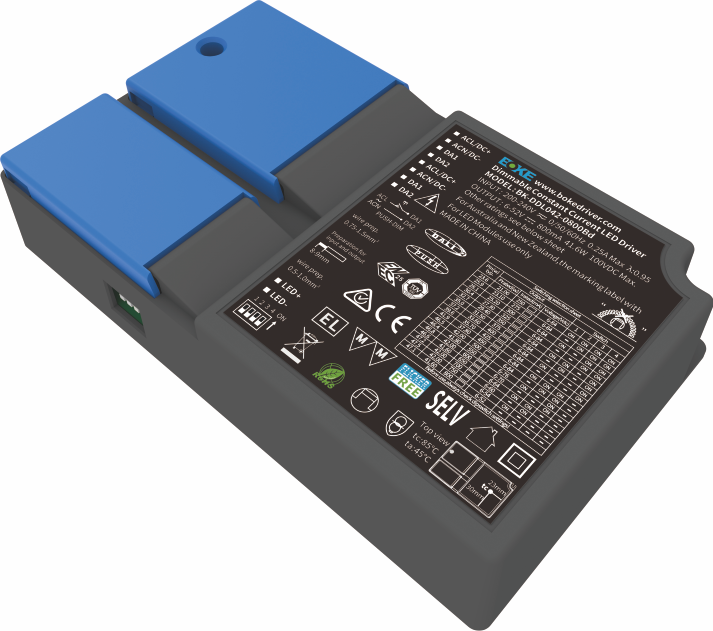

DDL 系列
恒流独立式调光驱动器
系列特点
·支持DALI-2+pushDIM调光
·支持corridorDIM走廊调光，EL应急，CLO光衰补偿等高级功能
·支持DALI接口功能编程配置
·双路输入端子设计，支持手拉手免接线盒串联快速布线
·通过拨码可实现16档位电流输出
·调光柔和且任意调光亮度无频闪，符合ErP能效认证无频闪标准
·调光范围1~100%，输出电流精度1%
·适用于符合EN 50172的应急照明系统
·采用HPC专利技术，任意调光等级下，每个灯亮度同步一致
·待机功率＜0.5W，符合ErP能效认证的待机功率要求
·高功率因数，高效率，低谐波
·SELV和Class || 设计，适用于灯具外使用
·拥有ENEC-TUV,CE,RCM,CCC,UKCA,DALI-2等认证
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 净重(g) | 尺寸(mm) |
BK-DDL030-0800Ad | 200-240VAC | 30.4W | 6-42VDC | 0.25-0.80A | 0.95 | 87% | 7% | 45°C | 85°C | 195 | L145*W86*H30 |
BK-DDL030-0800ADP | 200-240VAC | 30.4W | 6-42VDC | 0.25-0.80A | 0.95 | 87% | 7% | 45°C | 85°C | 195 | L145*W86*H30 |
BK-DDL042-0800Bd | 200-240VAC | 41.6W | 6-84VDC | 0.25-0.80A | 0.95 | 89% | 7% | 45°C | 85°C | 214 | L145*W86*H30 |
BK-DDL042-0800BDP | 200-240VAC | 41.6W | 6-84VDC | 0.25-0.80A | 0.95 | 89% | 7% | 45°C | 85°C | 214 | L145*W86*H30 |
BK-DDL042-1100Ad | 200-240VAC | 41.8W | 6-42VDC | 0.45-1.10A | 0.95 | 89% | 7% | 45°C | 85°C | 214 | L145*W86*H30 |
BK-DDL042-1100ADP | 200-240VAC | 41.8W | 6-42VDC | 0.45-1.10A | 0.95 | 89% | 7% | 45°C | 85°C | 214 | L145*W86*H30 |
尾缀 d=DALI+pushDIM 尾缀 DP(DALI+pushDIM+EL+CLO+corridorDIM+DALI PROG)
详细规格
项目 | 参数 |
额定电压 | 200-240VAC/200-240VDC |
极限电压 | 180-264VAC/180-264VDC |
短时抗压 | 380V |
保护类型 | Class || |
输出类型 | SELV |
电流精度 | 1% |
调光范围 | 1-100% |
启动时间 | <0.7s |
空载电压 | <50V |
雷击电压 | L-N:2KV |
频闪参数压 | Pst LM <1,SVM <0.4 |
工作温度 | -20℃-+45℃IP |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |

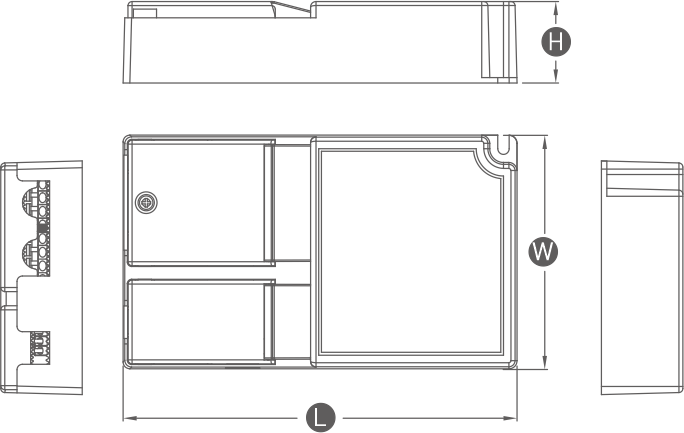

尺寸(单位mm)

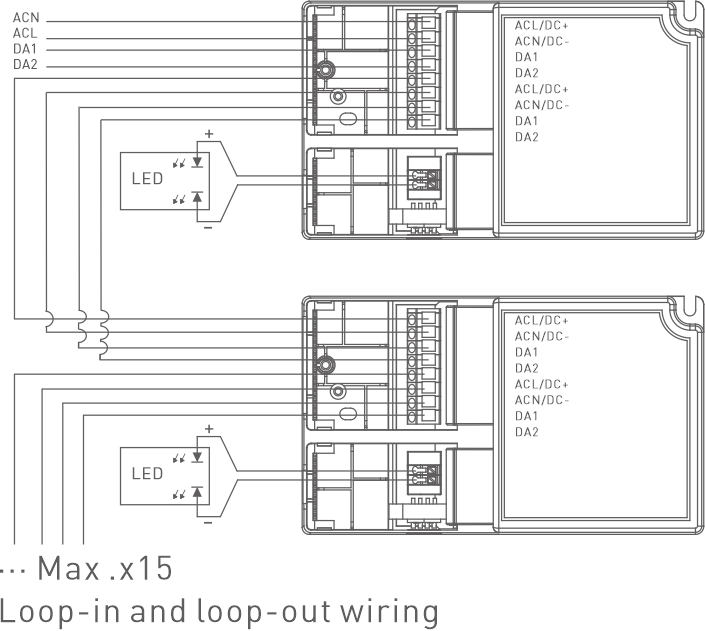

接线图
后缀d=DALI+DALI+pushDIM
