PUL-A 系列

恒流独立式调光驱动器

特点

● 支持 DALI-2+PUSH+1-10V /10V PWM /Rx 调光方式

● 恒流输出且通过拨码开关选择输出电流档位

● 采用HPC技术,在任何调光水平下,灯的亮度同步一致

● 调光平滑且任何调光级别无频闪

● 调光范围1~100%

● 输出电流精度1%

● 开机时间<0.5s,待机功耗<0.5W

● 高功率因素,高效率,低谐波

● 具有智能LED热拔插保护功能

● 拥有ENEC,TUV-CE,RCM,CCC,DALI-2认证

Dimmable driver PUL-A series

参数

               型号                    输入电压       输出功率     输出电压      输出电流    功率因数    效率       谐波        Ta           Tc       净重                   尺寸

BK-PUL010A-0250Ad     200-240VAC     10.5W       3-42VDC      0.15-0.25A      0.95       83%      <10%     60℃       85℃      84g      L131.5*W44*H30mm

BK-PUL010A-0250AP     200-240VAC     10.5W       3-42VDC      0.15-0.25A      0.95       83%      <10%     60℃       85℃      84g      L131.5*W44*H30mm

BK-PUL010B-0250AM    200-240VAC     10.5W       3-42VDC      0.15-0.25A      0.95       83%      <10%     60℃       85℃      84g      L131.5*W44*H30mm

BK-PUL018A-0450Ad     200-240VAC     18.0W       3-42VDC      0.30-0.45A      0.95       85%      <10%     45℃       85℃     104g     L131.5*W44*H30mm

BK-PUL018A-0450AP     200-240VAC     18.0W       3-42VDC      0.30-0.45A      0.95       85%      <10%     45℃       85℃     104g     L131.5*W44*H30mm

BK-PUL018B-0450AM    200-240VAC     18.0W       3-42VDC      0.30-0.45A      0.95       85%      <10%     45℃       85℃     104g     L131.5*W44*H30mm

BK-PUL030A-0700AD     200-240VAC     29.4W      3-42VDC      0.25-0.70A       0.95      88%       <10%    45℃        75℃     170g     L103*W68*H30mm

BK-PUL030A-0700Ad     200-240VAC     29.4W      3-42VDC       0.25-0.70A      0.95       88%      <10%     45℃       75℃     170g     L103*W68*H30mm

BK-PUL030A-0700AP     200-240VAC     29.4W      3-42VDC       0.25-0.70A      0.95       88%      <10%     45℃       75℃     170g     L103*W68*H30mm

BK-PUL030A-0700AM    200-240VAC     29.4W      3-42VDC       0.25-0.70A      0.95       88%      <10%     45℃       75℃     170g     L103*W68*H30mm

BK-PUL042A-0700BD     200-240VAC     42.0W      3-84VDC       0.25-0.70A      0.95       90%      <10%     45℃       75℃     170g     L103*W68*H30mm

BK-PUL042A-0700Bd     200-240VAC     42.0W      3-84VDC       0.25-0.70A      0.95       90%      <10%     45℃       75℃     170g     L103*W68*H30mm

BK-PUL042A-0700BP     200-240VAC     42.0W       3-84VDC      0.25-0.70A      0.95       90%      <10%     45℃        75℃     170g     L103*W68*H30mm

BK-PUL042A-0700BM    200-240VAC     42.0W       3-84VDC      0.25-0.70A      0.95       90%      <10%     45℃       75℃     170g     L103*W68*H30mm

BK-PUL042A-1100AD    200-240VAC     42.0W       3-42VDC       0.60-1.10A      0.95      90%       <10%    45℃        75℃     170g     L103*W68*H30mm

BK-PUL042A-1100Ad     200-240VAC    42.0W       3-42VDC       0.60-1.10A      0.95       90%      <10%     45℃       75℃     170g     L103*W68*H30mm

BK-PUL042A-1100AP     200-240VAC     42.0W      3-42VDC       0.60-1.10A      0.95       90%      <10%     45℃       75℃     170g     L103*W68*H30mm

BK-PUL042A-1100AM    200-240VAC     42.0W      3-42VDC       0.60-1.10A      0.95       90%      <10%     45℃       75℃     170g     L103*W68*H30mm

BK-PUL060A-2000AD     200-240VAC     61.2W      3-42VDC       0.80-2.00A      0.95       90%      <10%    45℃        80℃     250g     L123*W79*H31mm

BK-PUL060A-2000AP     200-240VAC     61.2W      3-42VDC       0.80-2.00A      0.95       90%      <10%     45℃       80℃     250g     L123*W79*H31mm

BK-PUL060A-2000AM    200-240VAC     61.2W      3-42VDC       0.80-2.00A      0.95       90%      <10%     45℃       80℃     250g     L123*W79*H31mm

PUL030A, P UL042A, P UL060A:
后缀D = DALI-2 + PUSH+ 1-10V /10V PWM /Rx,后缀d= DALI-2+PUSH,后缀P= PUSH+ 1-10V /10V PWM /Rx,后缀M =1-10V /10V PWM /Rx

PUL010A, P UL018A:
后缀D= DALI-2,后缀P=PUSH,后缀d=PUSH,后缀M=1-10v+10V PWM





规格

项目                                                        参数

额定电压                                                 200-240VAC / 200-240VDC

极限电压                                                 180-264VAC / 180-264VDC

超压维持                                                 380V(30 min)

防护等级                                                 Class II, SELV

电流精度                                                 1%

调光范围                                                 1-100%

启动时间                                                 <0.5s

待机功率                                                 <0.5W

空载电压                                                 <50V

雷击电压                                                  L-N : 2KV

频闪参数                                                  Pst LM <1,SVM <0.4

工作温度                                                 -20℃-+45℃

IP 等级                                                     IP20

寿命                                                         50000 小时

质保                                                         5 年

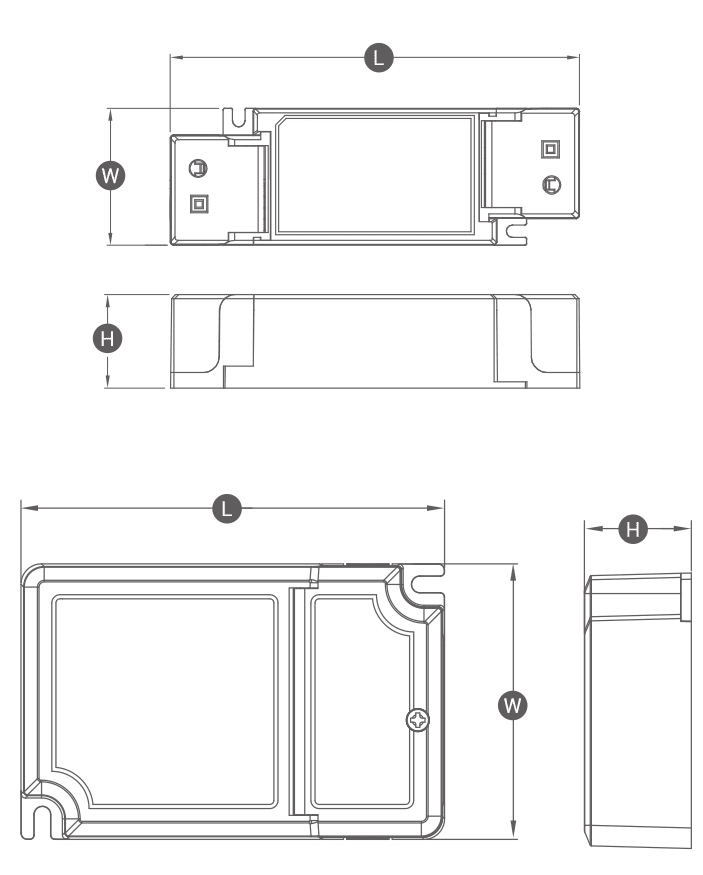

尺寸

Dimmable driver PUL-A series

                                                             单位:mm

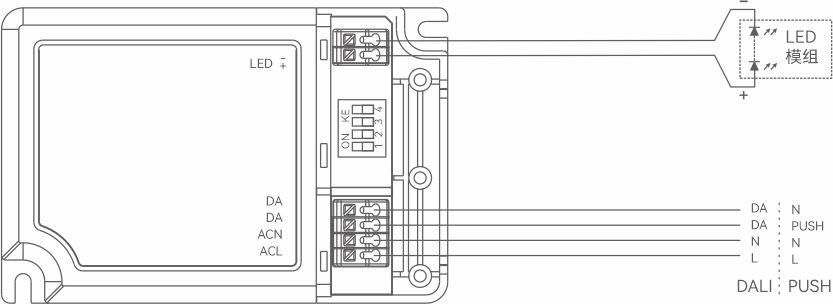

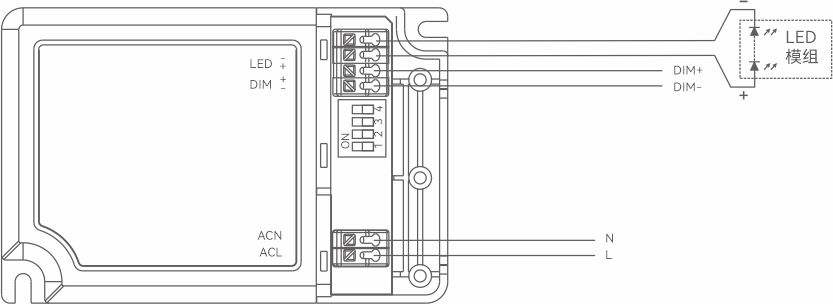

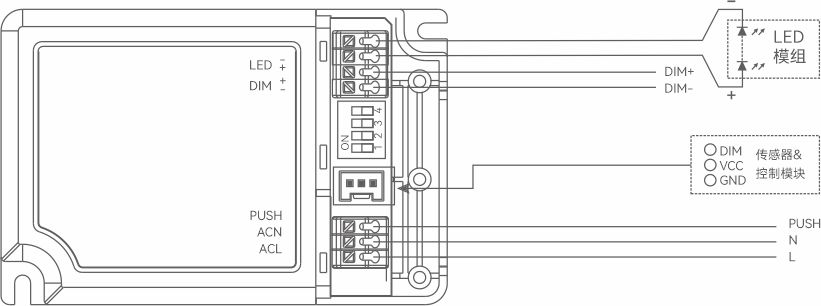

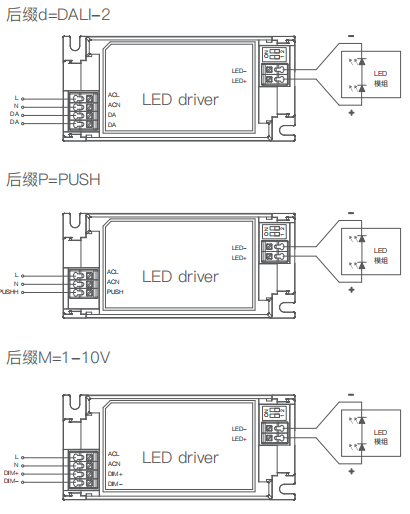

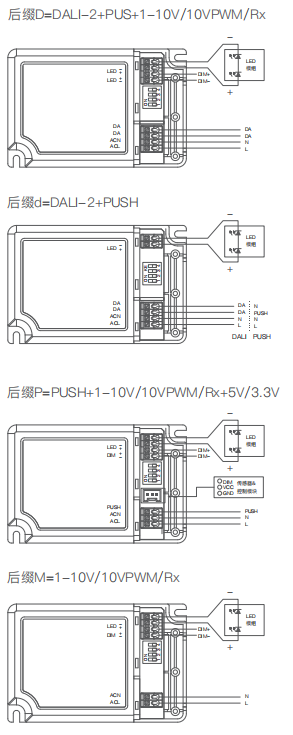

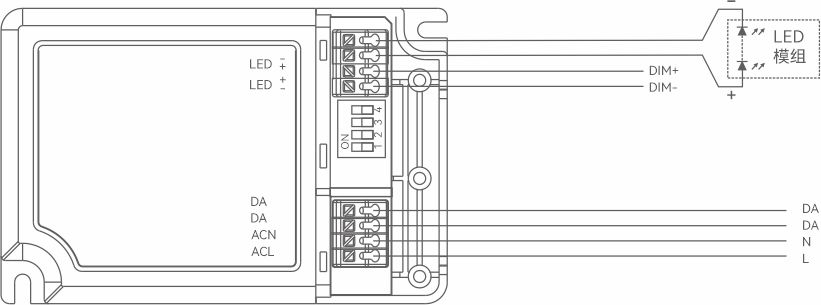

接线图
