CEL 系列

恒流独立式开关驱动器

特点

● 免螺丝设计,易于安装

● 推压式线缆紧压端盖设计,易于安装

● 紧凑的外壳设计

● 高功率因素,低谐波

● 可承受380VAC高压短时冲击

● 开机时间<0.5s

● 具有OCP/ SCP / OTP保护

● 拥有ENEC-TUV,CE,RCM,CCC认证

参数

            型号                  输入电压       输出功率     输出电压       输出电流     功率因数     效率      谐波        Ta         Tc       净重                      尺寸

BK-CEL009A-0250     200-240VAC     10.5W      27-42VDC     0.15-0.25A       0.95         83%      <15%    60℃     85℃      55g     L95.0*W36.5*H24mm

BK-CEL013A-0350     200-240VAC     14.7W      27-42VDC     0.30-0.35A       0.95         83%      <15%    50℃     85℃      55g     L95.0*W36.5*H24mm

BK-CEL018A-0400     200-240VAC     16.8W      27-42VDC     0.35-0.40A       0.95         86%      <15%    50℃     90℃      69g     L114.5*W40.5*H24.5mm

BK-CEL018A-0450     200-240VAC     18.0W      27-40VDC     0.40-0.45A       0.95         86%      <15%    50℃     90℃      69g     L114.5*W40.5*H24.5mm

BK-CEL022A-0500     200-240VAC     21.0W      27-42VDC     0.45-0.50A       0.95         86%      <15%    50℃     90℃      75g     L114.5*W40.5*H24.5mm

BK-CEL022A-0550     200-240VAC     22.0W      27-40VDC     0.50-0.55A       0.95         86%      <15%    50℃     90℃      75g     L114.5*W40.5*H24.5mm

BK-CEL022A-0600     200-240VAC     22.8W      27-38VDC     0.55-0.60A       0.95         86%      <15%    50℃     90℃      75g     L114.5*W40.5*H24.5mm

BK-CEL040A-0950     200-240VAC     40.0W      27-42VDC     0.55-0.95A       0.95         88%      <15%    45℃     90℃      95g     L114.5*W40.5*H28mm

BK-CEL040A-1000     200-240VAC     40.0W      27-40VDC     0.95-1.00A       0.95         88%      <15%    45℃     90℃      95g     L114.5*W40.5*H28mm

BK-CEL042A-0950B   200-240VAC     39.0W      27-42VDC     0.50-0.95A       0.95         88%      <15%    45℃     90℃      95g     L135*W45*H29mm

BK-CEL042A-1000B   200-240VAC     40.0W      27-40VDC     0.95-1.00A       0.95         88%      <15%    45℃     90℃     120g    L135*W45*H29mm

BK-CEL042A-1000A   200-240VAC     42.0W      27-42VDC     0.60-1.00A       0.95         88%      <15%    45℃     90℃      95g     L135*W45*H29mm

BK-CEL042A-1050A   200-240VAC     42.0W      27-40VDC     1.00-1.05A       0.95         88%      <15%    45℃     90℃     120g    L135*W45*H29mm

BK-CEL042A-1100A   200-240VAC     41.8W      27-38VDC     1.05-1.10A       0.95         88%      <15%    50℃     85℃     120g    L135*W45*H29mm

BK-CEL050A-1200     200-240VAC     50.4W      30-42VDC     1.15-1.20A       0.95         88%      <10%     45℃     90℃     136g    L135*W45*H29mm

BK-CEL050A-1250     200-240VAC     50.0W      30-40VDC     1.20-1.25A       0.95         88%      <10%     45℃     90℃     136g    L135*W45*H29mm

BK-CEL060A-1450     200-240VAC     60.3W      30-42VDC     1.30-1.45A       0.95         88%      <10%     45℃     80℃     184g    L156*W50*H32mm

BK-CEL060A-1500     200-240VAC     60.0W      30-40VDC     1.45-1.50A       0.95         88%      <10%     45℃     80℃     184g    L156*W50*H32mm

BK-CEL060A-1600     200-240VAC     60.8W      30-38VDC     1.55-1.60A       0.95         88%      <10%     45℃     80℃     184g    L156*W50*H32mm

BK-CEL060A-1650     200-240VAC     59.4W      30-36VDC     1.60-1.65A       0.95         88%      <10%     45℃     80℃     184g    L156*W50*H32mm

规格

项目                                                        参数

额定电压                                                 200-240VAC / 200-240VDC

极限电压                                                 180-264VAC / 180-264VDC

超压维持                                                 380V(30 min)

防护等级                                                 Class II, SELV

电流精度                                                 5%

启动时间                                                 <0.5s

空载电压                                                 <50V

雷击电压                                                  L-N : 2KV

工作温度                                                 -20℃-+45℃

IP 等级                                                    IP 20

寿命                                                        50000 小时

质保                                                        5 年

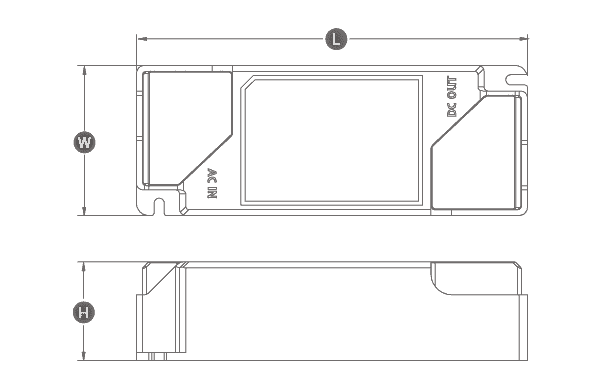

尺寸

Non-dimmable driver CEL series

                                             单位:mm

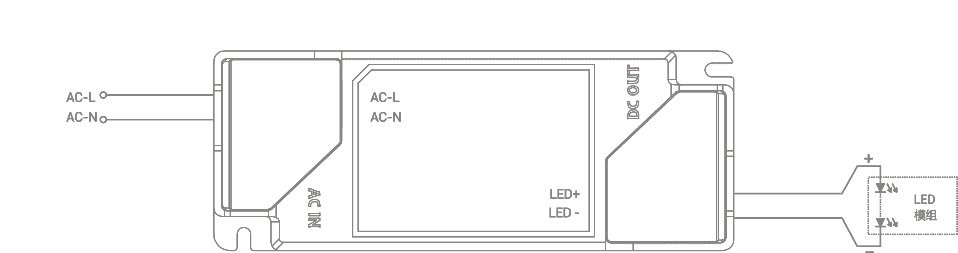

接线图

Non-dimmable driver CEL series
