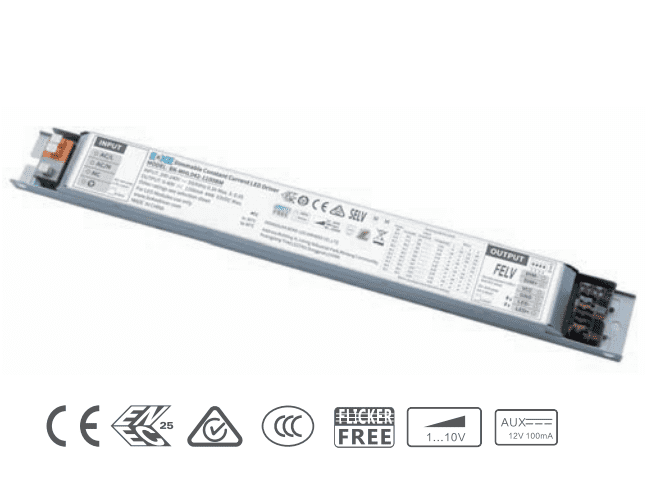

MHL 系列

恒流线性调光驱动器

特点

● 支持1-10V/10V PWM/Rx调光+12V辅助供电

● 提供12V 100mA供电接口,以给控制模块或传感器供电

● 通过拨码可实现10档位电流输出

调光柔和且任意亮度无频闪,符合新ErP能效认证无频闪标准

● 采用HCP专利技术,任意调光等级下,灯的亮度同步一致

● 调光范围1~100%,支持多台同步调光

待机功耗<0.5w,符合新ErP能效认证待机功率要求

高功率因数,高效率,低谐波低

●  SELV和Class I 设计,适用于灯具室内外使用

● 符合ENEC-TUV,CE,RCM,CCC等认证





参数

型号                        输入电压      输出功率     输出电压      输出电流     功率因数    效率       谐波         Ta         Tc        净重                     尺寸

BK-MHL042-1100Bm       200-240VAC      44W         6-54VDC      0.65-1.1A       0.95         90%      <10%      60℃     90℃     225g      L285*W30*H21mm

BK-MHL042-1100BM       200-240VAC      44W         6-54VDC      0.65-1.1A       0.95         90%      <10%      60℃     90℃     225g      L285*W30*H21mm

BK-MHL050-1300Bm       200-240VAC      52W         6-54VDC      0.85-1.3A       0.95         90%      <10%      60℃     90℃     228g      L285*W30*H21mm

BK-MHL050-1300BM       200-240VAC      52W         6-54VDC      0.85-1.3A       0.95         89%      <10%      60℃     90℃     228g      L285*W30*H21mm

尾缀M=1-10V/10 PWM/Rx+12V               尾缀m=1-10V/10 PWM/Rx

规格

项目                                            参数

额定电压                                     200-240VAC / 200-240VDC

极限电压                                     180-264VAC / 180-264VDC

超压维持                                     380V(30 min)

防护等级                                     Class II, SELV

电流精度                                     5%

启动时间                                     <0.6s

空载电压                                     <50V

雷击电压                                     L-N : 2KV, L/N-FG : 2KV

频闪参数                                     Pst LM <1,SVM <0.4

工作温度                                     -20℃-+60℃

IP 等级                                        IP 20

寿命                                            50000 小时

质保                                            5 年

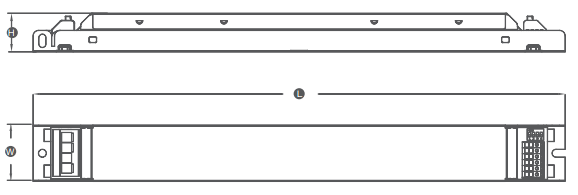

尺寸

Non-dimmable driver PML series(png)

    单位:mm

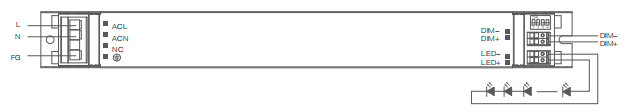

接线图

Non-dimmable driver PML series(png)

下载产品规格书PDF

BK-MHL042 MHL050 Suffix m(1-10V) V1.0 CN
