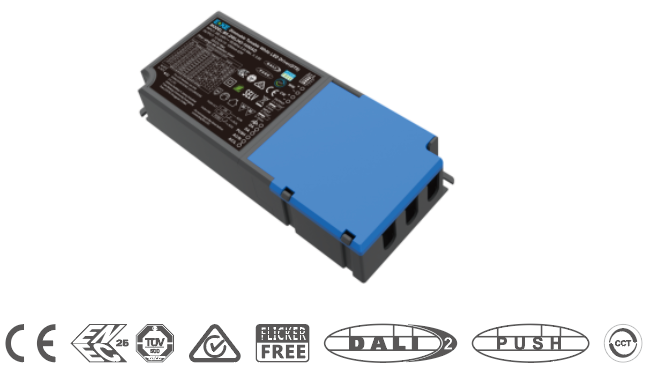

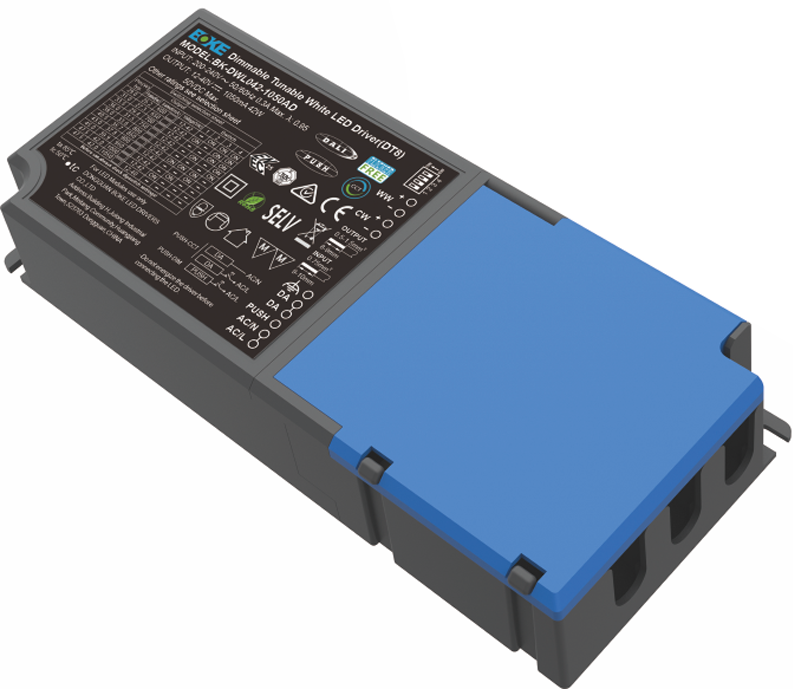

DWL 系列

恒流独立式调色温驱动器(DT8)

特点

● 调色温调光恒流驱动器(DT8,tc )

● 支持DALI-2+PUSH-DIM+PUSH-CCT调光方式

● 恒流输出且可通过拨码开关选择输出电流档位

● 采用HPC技术,在任何调光水平下,灯的亮度同步一致,色温相同

● 调光和调色温平滑且任何调光级别无频闪

● 输入压线盒支持1.5mm²x5或2.5mm²x3的电缆

● 调光范围1~100%, 输出电流精度1%

● 开机时间<0.5s,待机功耗<0.3W

● 高功率因素,高效率,低谐波

● 具有智能LED热拔插保护功能

● 拥有ENEC,CTUV-CE,RCM,DALI-2认证

参数

               型号                     输入电压        输出功率      输出电压      输出电流      功率因数    效率       谐波       Ta        Tc      净重               尺寸

BK-DWL010-0350AD     200-240VAC       13.3W       12-54VDC    0.10-0.35A        0.95        86%      <10%    50℃    85℃     95g      L117*W45.5*H24mm

BK-DWL022-0600AD     200-240VAC       22.8W       12-54VDC    0.225-0.6A        0.95        87%      <10%    50℃    85℃    120g     L117*W45.5*H29mm

BK-DWL030-0800AD     200-240VAC       30.4W       12-54VDC    0.35-0.80A        0.95        88%      <10%    50℃    85℃    120g     L117*W45.5*H29mm

BK-DWL042-1050AD     200-240VAC       42.0W       12-42VDC    0.60-1.05A        0.95        89%      <10%    50℃    85℃    225g     L173.5*W75*H30mm

BK-DWL060-1500AD     200-240VAC       60.0W       12-42VDC    1.05-1.50A        0.95        89%      <10%    50℃    85℃    300g     L191.5*W75*H30mm

BK-DWL060-2000AD     200-240VAC       60.0W       12-42VDC    1.55-2.00A        0.95        89%      <10%    50℃    85℃    300g     L191.5*W75*H30mm

后缀D=DALI-2 + PUSH-DIM + PUSH-CCT

规格

项目                                                         参数

额定电压                                                  200-240VAC / 200-240VDC

极限电压                                                  180-264VAC / 180-264VDC

超压维持                                                  380V(30 min)

防护等级                                                  Class II, SELV

电流精度                                                  1%

调光范围                                                  1-100%

启动时间                                                  <0.5s

待机功率                                                  <0.3W

空载电压                                                  <50V

雷击电压                                                  L-N : 2KV, L/N-FG : 2KV

频闪参数                                                  Pst LM <1,SVM <0.4

工作温度                                                  -20℃-+50℃

IP 等级                                                     IP20

寿命                                                         50000 小时

质保                                                         5 年

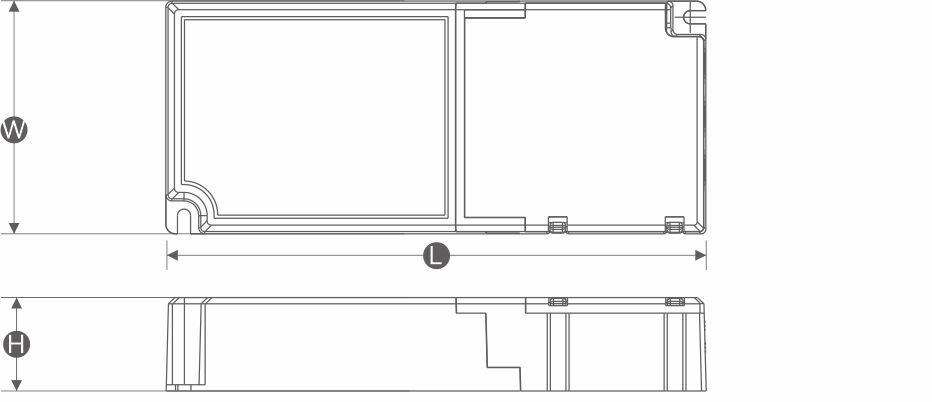

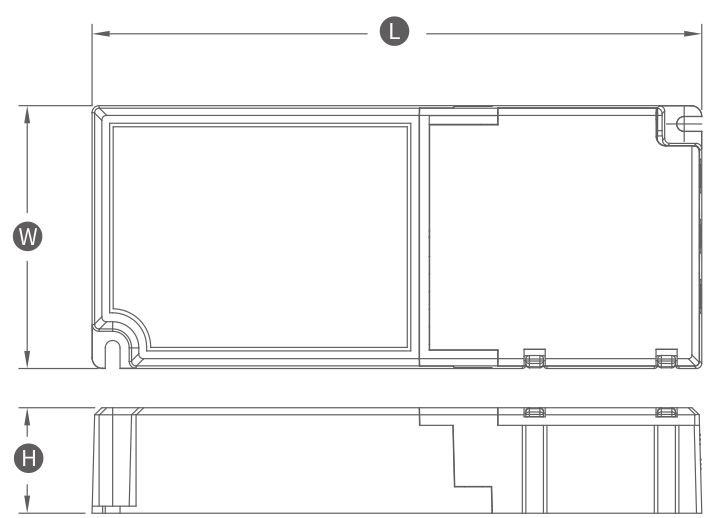

    尺寸

Dimmable driver DWL042-1050AD_

单位:mm

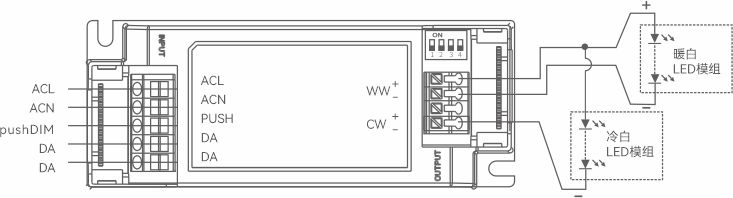

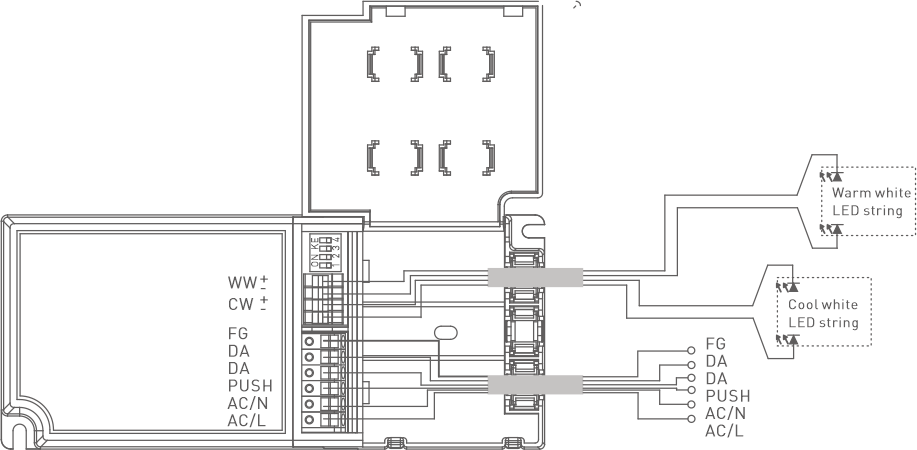

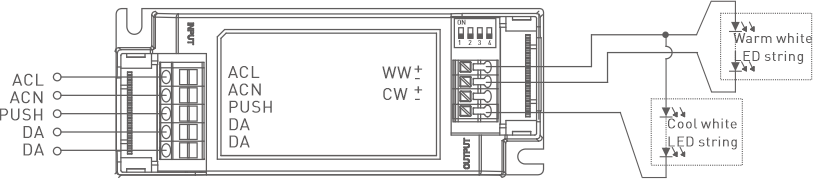

     接线图

Dimmable driver DWL042-1050AD_
