ZC-PIR

DALI-2 多功能传感器

特点

● 由DALI总线供电,消耗电流为4mA

● 兼容IEC 62386-303和IEC 62386-304标准设计

● 需与DALI-2应用控制器配套使用

● 根据环境光感应和人体移动感应实现控制

● 支持嵌入式安装,表面安装和管道安装

● 支持多主DALI网络和多控制设备网络

● 实现场景,分组,动作,事件等控制

● 一个DALI总线回路最多支持32个

Dimmable driver DLL052-1300BD-04

产品范围

型号                                  描述

zc-pir-8m-rs                     DALI-28m PIR & Lux 传感器, 嵌入式安装类型

zc-pir-8m-sm                   DALI-28m PIR & Lux 传感器, 表面安装类型

规格

供电                                            DALI 总线

控制系统                                     DALI-2

消耗DALI总线                             4 mA

透镜                                            菲涅尔透镜

内置传感器                                  红外感应器,环境光传感器

光传感器亮度范围                       0 – 10,000 lux

接线                                             剥皮镀锡

工作温度                                      0 to 45℃

材质                                             PC(body)

防护等级                                      IP 20

兼容标准                                      IEC 61347-2-11

                                                    CISPR15

                                                            EN55015

                                                    IEC62386-303

                                                    IEC62386-304

尺寸

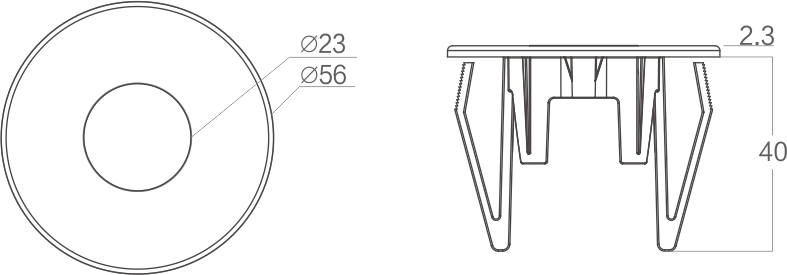

嵌入式安装, 开孔尺寸为40mm

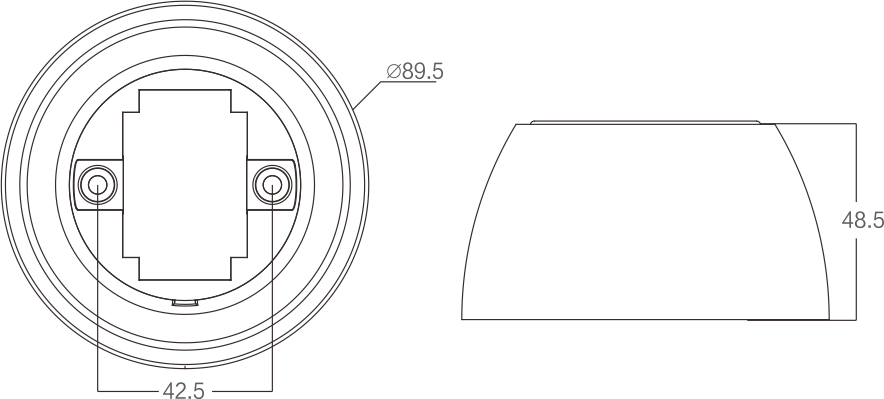

表面安装, 螺丝孔间距42.5mm

                                                                                               单位:mm

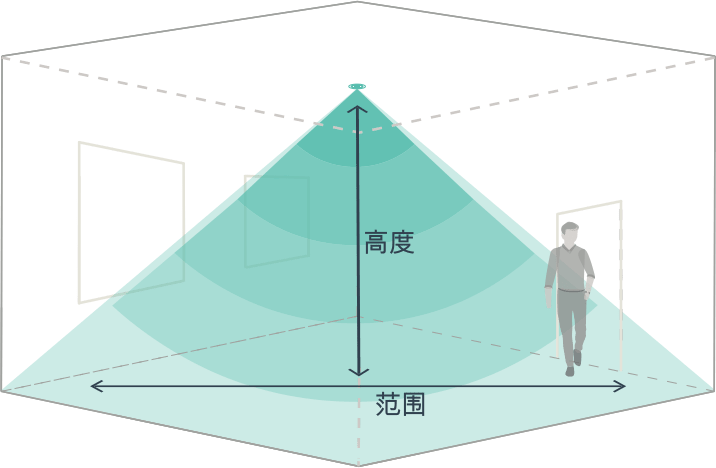

感应区域

侦测距离                    安装高度

     5m                            2.7m

     8m                            2.7m

    推荐安装高度范围: 2.2-4m
