DAV 系列

DALI/1-10V控制器

特点

● 支持DALI-2/1-10V/10V PWM/Rx调光方式

● 支持DT6(调光) 和 DT8(调光和色温)

● 每个控制器占用一个设备地址

● 采用PWM控制技术, 豁免无频闪, 符合无频闪标准

● 输入电压支持DC12V和DC24V, 输出电压跟随输入电压

● 最大控制电流可达12A

● 调光范围: 1-100%

● 使用时需要配套恒压电源使用

1-10V控制器_DAV系列

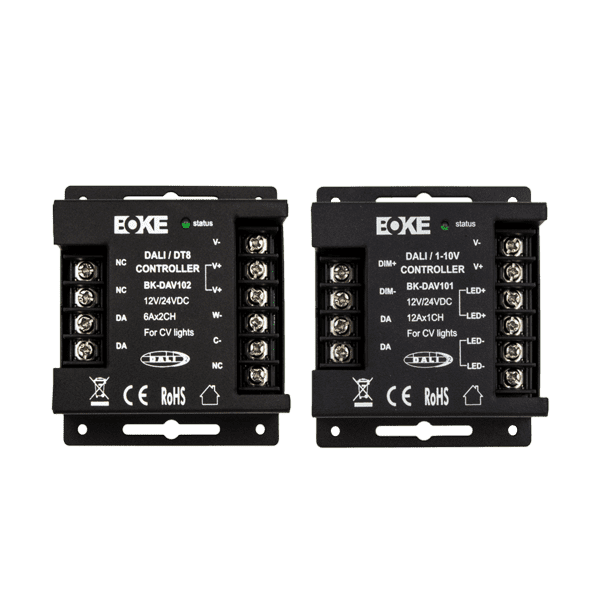

产品范围

型号                         描述

BK-DAV101             DALI-2 DT6/1-10V/10V PWM/Rx PWM控制器

BK-DAV102             DALI-2 DT8 PWM控制器

规格

供电                                       12V/24V

控制方式                                DALI-2/1-10V

DAL接口电流消耗                  2mA

通道                                       1-2CH

输出电流                                总12A

输出调制方式                         PWM

连接方式                                共阳接法

端子                                       24-12AW

                                              7-8mm

外壳材质                                铁

防护等级                                IP 20

工作温度                                -20 to 45℃

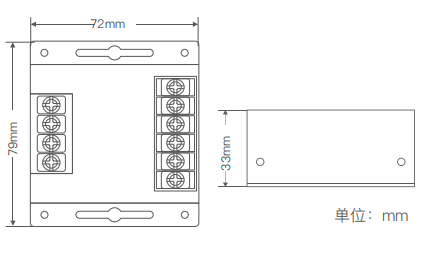

尺寸

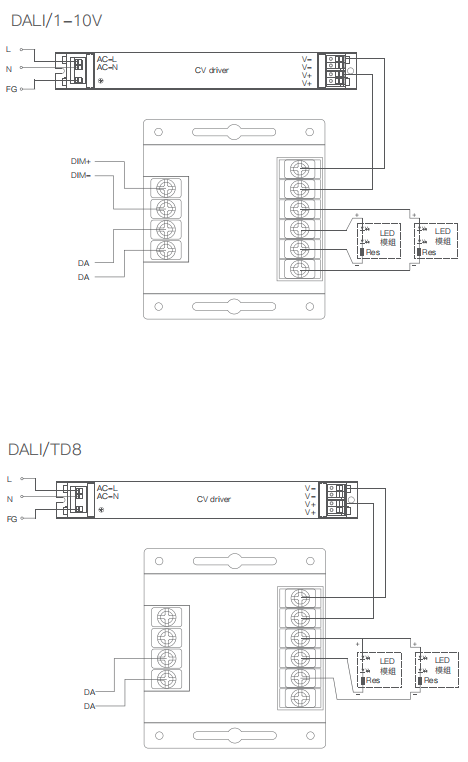

接线图
