DRL 系列
恒流独立式调光驱动器(DALI-2 DT6)
特点
·支持DALI-2+pushDIM调光功能
·圆形紧凑型外观设计，输出输出线材连接
·支持EnergyData功能，支持能源报告读取(DALI Part252)
·支持灯具数据查询功能(DALI Part251)，支持诊断与维护数据读取(DALI Part253)
·支持corridorDIM走廊调光，EL应急，CLO光衰补偿等高级功能
·通过DALI接口和NFC可以实现驱动器的电流编程配置
·调光柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
·采用HPC专利技术，任意调光等级下，灯具之间亮度一致
·高功率因数，高效率，低谐波
·可选智能LED热拔插保护功能
·SELV和Class II设计，适用于灯具内使用
·5年保固
详细参数
型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 产品尺寸(mm) |
BK-DRL015S-AHC0700ADN | 200-240VAC/DC | 15W | 2.5-42VDC | 0.1-0.7A | 0.96 | 86% | 11% | 60℃ | 85℃ | ∅48*H23 |
尾缀DN： DALI-2+pushDIM+EnergyData+EL+CLO+corridorDIM +DALI接⼝编程+NFC编程
详细规格
额定电压 | 200-240VAC 200-240VDC |
极限电压 | 180-264VAC 180-264VDC |
短时抗压 | 380V |
保护类型 | Class || |
输出类型 | SELV |
电流精度 | ±5% |
调光范围 | 0.1%-100% |
启动时间 | <0.75s(AC开灯),<0.75s(DC开灯),<0.5s(AC/DC切换),<0.5s(关灯) |
待机功率 | <0.5W |
空载电压 | N/A |
雷击电压 | L-N:2KV,L-FG/N-FG:4KV |
频闪参数 | 闪烁百分⽐(IEEE 1789)= 0.194%(100Hz), 闪烁指数(IEEE 1789)= 0.001(100Hz), Pst LM = 0.000, SVM = 0.005 |
工作温度 | -20-60℃ |
防护等级 | IP40 |
寿 命 | 常规下100,000小时 |
质 保 | 5年 |

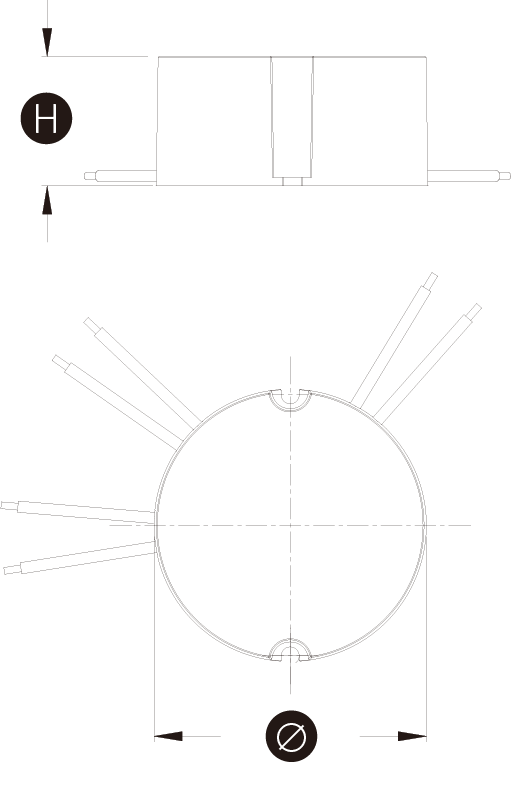

尺寸(单位mm)

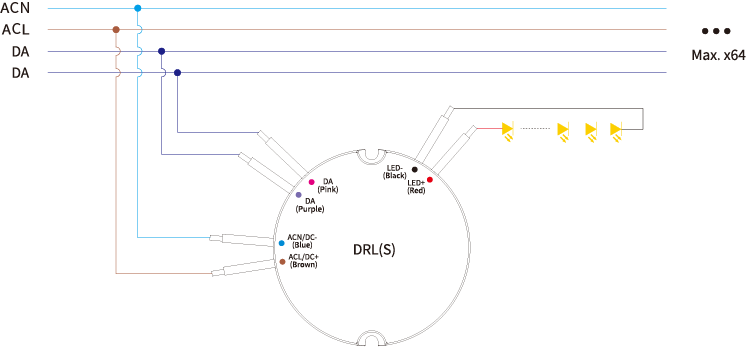

接线图
